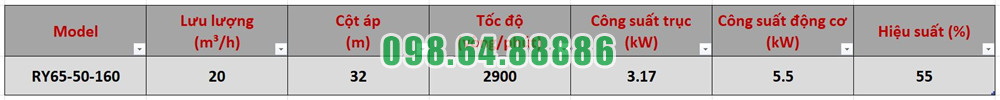

Nguyên tắc duy trì áp suất ổn định của Bơm dầu truyền nhiệt RY65-50-160 dựa trên việc bảo đảm bơm hoạt động đúng tốc độ, có đủ môi chất tại cửa hút, duy trì lưu lượng trong vùng cho phép và điều chỉnh dòng chảy bằng van xả. Theo thông số kỹ thuật, RY65-50-160 có điểm làm việc 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 5,5 kW.
Tốc độ quay là yếu tố trực tiếp liên quan đến khả năng tạo cột áp của Bơm dầu truyền nhiệt RY65-50-160. Model này được thiết kế làm việc ở tốc độ 2.900 vòng/phút để đạt điểm lưu lượng 20 m³/h và cột áp 32 m.
Nếu tốc độ quay thấp hơn yêu cầu, bơm có thể không tạo được cột áp và lưu lượng theo thiết kế. Trong bảng xử lý sự cố, nhà sản xuất cũng xác định tốc độ quay không đủ là một nguyên nhân làm lưu lượng hoặc cột áp thấp hơn thiết kế.
Vì vậy, duy trì tốc độ quay đúng định mức là điều kiện đầu tiên để áp suất đầu xả của RY65-50-160 ổn định.
Áp suất đầu ra khó ổn định nếu dòng dầu đi vào bơm không liên tục. Trước khi khởi động, nhà sản xuất yêu cầu phải mồi đầy môi chất vào thân bơm, đồng thời quay khớp nối bằng tay để đẩy không khí ra ngoài.
Khi bơm vận hành, van hút phải được mở hoàn toàn. Việc bảo đảm dòng dầu vào liên tục giúp bánh công tác luôn có đủ môi chất để tạo dòng chảy và cột áp ổn định.
Không khí tồn tại trong đường ống có thể làm bơm rung và vận hành không ổn định. Tài liệu xử lý sự cố cũng yêu cầu phải xả khí khỏi đường ống và mồi lại bơm khi xuất hiện tình trạng này.
Do đó, hệ thống hút đầy dầu và không chứa khí là điều kiện quan trọng để RY65-50-160 duy trì áp suất đều.
Một nguyên tắc đặc biệt quan trọng là không sử dụng van hút để điều chỉnh lưu lượng.
Sau khi bơm đạt tốc độ ổn định và đồng hồ áp suất xả hiển thị áp suất tương ứng, nhà sản xuất yêu cầu mở từ từ van xả và điều chỉnh lưu lượng theo thông số vận hành.
Việc điều chỉnh từ phía van xả giúp đưa điểm làm việc của bơm về trạng thái phù hợp mà không làm suy giảm điều kiện hút.
Ngược lại, tiết lưu van hút có thể gây xâm thực và khiến bơm vận hành không ổn định. Vì vậy, với RY65-50-160, van xả là vị trí chính để điều chỉnh trạng thái dòng chảy của hệ thống.
Áp suất của Bơm dầu truyền nhiệt RY65-50-160 không phải một giá trị độc lập mà gắn với lưu lượng thực tế của hệ thống.
Nhà sản xuất biểu diễn đặc tính dòng RY theo mối quan hệ giữa lưu lượng Q và cột áp H. Điểm làm việc cần nằm trong vùng đặc tính phù hợp và nên ưu tiên gần vùng hiệu suất cao.
Đối với RY65-50-160, điểm thông số được công bố là:
20 m³/h – 32 m – 2.900 vòng/phút.
Vì vậy, muốn duy trì cột áp gần với giá trị thiết kế 32 m, hệ thống cần tạo điều kiện để bơm hoạt động quanh vùng lưu lượng tương ứng thay vì thay đổi lưu lượng quá xa điểm làm việc.
Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc phải làm việc ở lưu lượng thấp, cần chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.
Đây là nguyên tắc quan trọng để duy trì trạng thái vận hành ổn định của RY65-50-160.
Lưu lượng quá thấp làm điểm làm việc dịch chuyển khỏi vùng vận hành phù hợp, vì vậy không nên duy trì bơm ở trạng thái van xả đóng quá nhiều trong thời gian dài.
Khi khởi động, van xả được đóng để giảm tải cho động cơ. Tuy nhiên, nhà sản xuất quy định không được để bơm chạy với van xả đóng quá 3 phút. Sau khi tốc độ và áp suất đã ổn định, van phải được mở từ từ.
Trình tự phù hợp là:
Mở hoàn toàn van hút → khởi động bơm → đạt 2.900 vòng/phút → theo dõi áp suất xả → mở từ từ van xả → điều chỉnh về điểm làm việc phù hợp.
Cách vận hành này giúp áp suất được hình thành và điều chỉnh có kiểm soát.
Tình trạng tắc nghẽn cũng ảnh hưởng trực tiếp đến khả năng duy trì áp suất.
Theo tài liệu, những nguyên nhân có thể làm lưu lượng hoặc cột áp thấp hơn thiết kế gồm:
Bánh công tác bị tắc.
Tốc độ quay không đủ.
Đặc tính hệ thống không phù hợp với đường đặc tính bơm.
Khe hở vòng làm kín quá lớn.
Đường ống bị rò rỉ.
Vì vậy, muốn Bơm dầu truyền nhiệt RY65-50-160 duy trì áp suất ổn định, cần bảo đảm đường dầu thông thoáng và không có hiện tượng rò rỉ làm mất áp.
Nhà sản xuất yêu cầu thường xuyên kiểm tra áp suất cửa xả, cùng với lưu lượng, độ rung và nhiệt độ của bơm.
Theo dõi áp suất xả giúp phát hiện sớm sự thay đổi bất thường của điểm làm việc. Nếu áp suất giảm hoặc dao động rõ rệt, cần kiểm tra lại tốc độ quay, đường hút, tình trạng khí trong hệ thống, bánh công tác và độ kín của đường ống.
Nguyên tắc duy trì áp suất ổn định của Bơm dầu truyền nhiệt RY65-50-160 tập trung vào việc giữ bơm hoạt động đúng điểm thiết kế 20 m³/h – cột áp 32 m – 2.900 vòng/phút, đồng thời bảo đảm nguồn dầu vào liên tục và đường ống không có khí hay rò rỉ.
Trong vận hành, cần mở hoàn toàn van hút, điều chỉnh bằng van xả, không để lưu lượng xuống dưới 30% lưu lượng thiết kế và thường xuyên theo dõi áp suất cửa xả. Khi những điều kiện này được duy trì, RY65-50-160 có cơ sở để tạo cột áp và duy trì trạng thái dòng dầu ổn định theo đặc tính mà nhà sản xuất công bố.
Thiết kế tối ưu hóa độ đồng tâm giữa động cơ và Bơm dầu truyền nhiệt RY65-50-160 được thể hiện rõ qua cách bố trí bơm và động cơ trên cùng một bệ máy, truyền động trực tiếp bằng khớp nối mềm và có yêu cầu căn chỉnh sai lệch rất cụ thể. Theo tài liệu kỹ thuật dòng RY, bơm và động cơ được lắp đồng tâm trên cùng một bệ, nhờ đó tạo nền tảng ổn định cho toàn bộ cụm truyền động.
Đặc điểm đầu tiên giúp tối ưu độ đồng tâm là bơm và động cơ cùng được lắp trên một bệ máy chung.
Cách bố trí này giúp hai trục có vị trí tương quan rõ ràng ngay từ khi lắp đặt. Khi bệ máy được cân bằng chính xác, việc căn chỉnh trục động cơ với trục bơm cũng thuận lợi hơn.
Tài liệu đồng thời xác nhận kích thước bệ máy của dòng RY tuân theo tiêu chuẩn GB5660.
Bơm dầu truyền nhiệt RY65-50-160 sử dụng khớp nối mềm kiểu ba chấu để truyền chuyển động từ động cơ sang trục bơm.
Đường truyền động được bố trí theo thứ tự:
Trục động cơ → khớp nối mềm → trục bơm → bánh công tác
Kết cấu thẳng hàng này giúp giảm số lượng bộ truyền trung gian và tạo điều kiện kiểm soát độ đồng tâm giữa hai đầu trục.
Điểm quan trọng nhất trong thiết kế tối ưu hóa độ đồng tâm giữa động cơ và Bơm dầu truyền nhiệt RY65-50-160 là yêu cầu căn chỉnh cụ thể của nhà sản xuất.
Theo tài liệu, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm.
Giới hạn này giúp kỹ thuật viên có một tiêu chí rõ ràng để đánh giá việc căn chỉnh trước khi đưa bơm vào vận hành.
Ngoài độ đồng tâm, khoảng cách giữa trục động cơ và trục bơm cũng cần được duy trì đúng yêu cầu.
Tài liệu quy định khe hở giữa hai đầu trục khoảng 2–3 mm.
Khoảng cách này giúp khớp nối mềm có không gian làm việc đúng thiết kế và hạn chế việc hai đầu trục tác động trực tiếp lên nhau.
Độ đồng tâm không chỉ phụ thuộc vào khớp nối mà còn phụ thuộc vào độ phẳng và cân bằng của bệ máy.
Khi lắp đặt, nhà sản xuất yêu cầu đặt toàn bộ cụm bơm – động cơ lên móng, lắp bu lông móng và dùng thước thủy để cân bằng bệ máy trước khi siết chặt.
Đây là bước quan trọng vì nếu bệ bị nghiêng hoặc biến dạng, vị trí giữa trục động cơ và trục bơm có thể thay đổi, làm sai lệch kết quả căn chỉnh.
Bên trong RY65-50-160, thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.
Hai ổ bi giúp trục bơm duy trì vị trí khi quay, tạo điều kiện để đường tâm trục bơm ổn định tương đối so với trục động cơ.
Điều này đặc biệt quan trọng vì RY65-50-160 vận hành ở tốc độ 2.900 vòng/phút.
Nếu trục bơm và trục động cơ bị lệch, tải không đều có thể truyền qua khớp nối và ảnh hưởng đến cụm ổ bi.
Tài liệu xác định trục bơm và trục động cơ không đồng tâm là một trong những nguyên nhân gây rung mạnh và tiếng ồn lớn. Biện pháp xử lý là căn chỉnh lại độ đồng tâm của hai trục.
Vì vậy, việc tối ưu độ đồng tâm có vai trò trực tiếp trong việc duy trì trạng thái vận hành êm và ổn định.
Lệch tâm không chỉ gây rung mà còn có thể làm ổ bi tăng nhiệt.
Theo bảng xử lý sự cố, một trong những nguyên nhân khiến ổ bi quá nóng là bơm và động cơ không đồng tâm. Biện pháp được nhà sản xuất đưa ra là căn chỉnh lại đồng tâm bơm – động cơ.
Điều này cho thấy độ đồng tâm ảnh hưởng trực tiếp đến tải cơ học tác động lên hệ thống ổ bi.
Tài liệu cũng chỉ ra rằng khi bơm và động cơ lệch tâm, ma sát của rôto có thể tăng, làm công suất tiêu thụ của bơm tăng lên.
Do đó, duy trì hai trục đồng tâm giúp cụm rôto quay đúng vị trí và hạn chế các lực ma sát bất lợi trong quá trình vận hành.
Sau khi căn chỉnh, tài liệu yêu cầu quay khớp nối bằng tay để kiểm tra độ nhẹ và độ trơn của cụm quay.
Nếu xuất hiện tiếng cọ xát hoặc điểm kẹt, phải dừng kiểm tra và xử lý ngay trước khi khởi động.
Bước này giúp xác nhận thực tế rằng sau khi lắp đặt và căn chỉnh, trục bơm có thể quay tự do mà không bị cản trở bất thường.
Một yếu tố quan trọng khác trong thiết kế và lắp đặt là không để tải trọng đường ống tác động lên thân bơm.
Tài liệu quy định đường ống hút và đường ống đẩy phải có giá đỡ riêng, không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Nếu đường ống kéo hoặc đẩy thân bơm khỏi vị trí ban đầu, độ đồng tâm giữa bơm và động cơ có thể bị thay đổi dù trước đó đã căn chỉnh chính xác.
Thiết kế tối ưu hóa độ đồng tâm giữa động cơ và Bơm dầu truyền nhiệt RY65-50-160 dựa trên sự kết hợp giữa bệ máy chung, khớp nối mềm kiểu ba chấu, cụm ổ trục hai vòng bi và các yêu cầu căn chỉnh chính xác.
Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không quá 0,1 mm, khe hở hai đầu trục khoảng 2–3 mm, đồng thời yêu cầu cân bằng bệ máy và đỡ đường ống độc lập. Những yếu tố này giúp trục động cơ và trục bơm duy trì vị trí đồng tâm tốt hơn, qua đó hạn chế rung động, nóng ổ bi và ma sát rôto trong quá trình RY65-50-160 vận hành ở tốc độ 2.900 vòng/phút.

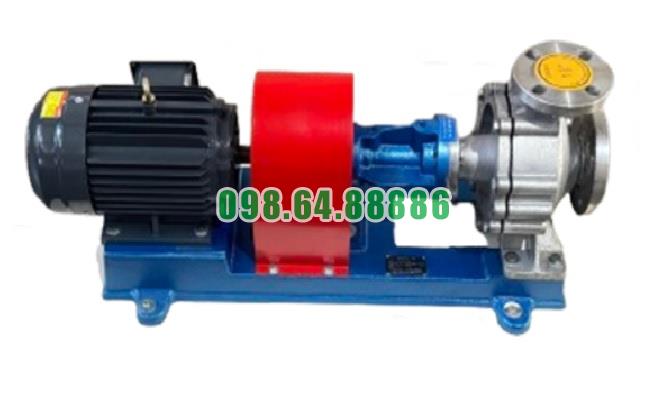

Bơm ly tâm dầu truyền nhiệt RY65-50-160 cột áp 32 m, lưu lượng 20 m3/h, tốc độ 2900 vòng/phút, công suất 5.5 kW
