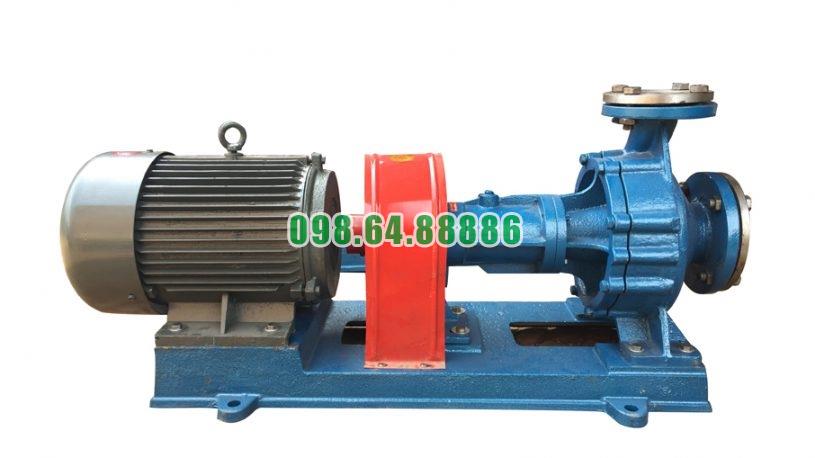

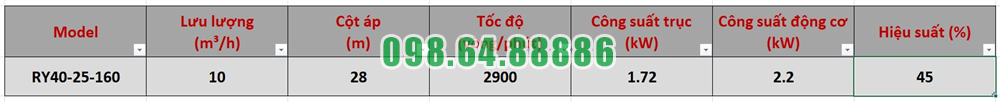

Bơm dầu truyền nhiệt đầu rời RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Những ưu điểm vượt trội làm nên thương hiệu bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 nổi bật ở sự kết hợp giữa khả năng tuần hoàn dầu nóng, kết cấu chịu nhiệt, tản nhiệt tự nhiên và cụm truyền động ổn định. Với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ 2.900 vòng/phút, model này hướng đến các hệ thống gia nhiệt cần duy trì dòng môi chất liên tục trong điều kiện nhiệt độ cao.

Những đặc điểm tạo nên giá trị của RY40-25-160 không nằm ở một chi tiết riêng lẻ mà ở cách toàn bộ thân bơm, bánh công tác, trục, ổ bi, gối đỡ, bộ làm kín và khớp nối phối hợp với nhau.

1. Thiết kế chuyên dụng cho dầu truyền nhiệt nhiệt độ cao

Ưu điểm đầu tiên của RY40-25-160 là thiết kế hướng trực tiếp đến nhiệm vụ vận chuyển dầu truyền nhiệt và chất lỏng nóng.

Thân bơm và bánh công tác tiếp xúc trực tiếp với môi chất, trong khi cụm ổ bi và động cơ được bố trí về phía sau. Cách phân chia này tạo khoảng cách giữa vùng nhiệt độ cao với những bộ phận cơ khí cần được bảo vệ.

Có thể hình dung kết cấu:

Thân bơm nóng → bộ làm kín → gối đỡ → thân ổ trục → khớp nối → động cơ

Nhờ đó, ảnh hưởng của nhiệt không truyền trực tiếp đến toàn bộ cụm truyền động.

2. Tản nhiệt tự nhiên là ưu điểm nổi bật

Một đặc điểm quan trọng tạo nên sự khác biệt của RY40-25-160 là khả năng tản nhiệt tự nhiên.

Gối đỡ và khoảng cách giữa thân bơm với thân ổ trục giúp một phần nhiệt từ vùng dầu nóng được phân tán ra không khí trước khi truyền đến ổ bi.

Không cần hệ thống nước làm mát truyền thống

Thiết kế này giúp giảm sự phụ thuộc vào đường nước làm mát riêng cho cụm bơm.

Nhờ đó, hệ thống có thể giảm đường ống, van và thiết bị phụ trợ liên quan đến nước làm mát, đồng thời giữ kết cấu tổng thể tương đối đơn giản.

3. Khả năng tuần hoàn dầu ổn định 10 m³/h

RY40-25-160 có lưu lượng thiết kế 10 m³/h, đáp ứng những vòng tuần hoàn dầu có nhu cầu tương ứng.

Dầu đi vào cửa hút DN40, tới tâm bánh công tác, được truyền năng lượng rồi thoát ra cửa xả DN25.

Quá trình:

DN40 → bánh công tác → thân bơm → DN25

diễn ra liên tục khi bơm hoạt động, giúp duy trì dòng môi chất mang nhiệt trong toàn bộ hệ thống.

4. Cột áp 28 m giúp dầu vượt qua trở lực

Hệ thống gia nhiệt thường có đường ống, van, đoạn cong và thiết bị trao đổi nhiệt. Tất cả đều tạo trở lực đối với dòng dầu.

Cột áp 28 m của RY40-25-160 cung cấp năng lượng cần thiết để dòng môi chất tiếp tục lưu thông khi tổng trở lực phù hợp với đặc tính của bơm.

Sự kết hợp giữa 10 m³/h và 28 m tạo thành điểm làm việc đặc trưng của model, giúp RY40-25-160 đáp ứng đồng thời yêu cầu về lượng dầu tuần hoàn và khả năng thắng trở lực.

5. Động cơ 2,2 kW được cân đối với đặc tính bơm

RY40-25-160 sử dụng động cơ 2,2 kW để dẫn động bánh công tác ở tốc độ 2.900 vòng/phút.

Động cơ, trục và bánh công tác được lựa chọn thành một cụm phù hợp với đặc tính thủy lực của model.

Khi hệ thống yêu cầu gần mức 10 m³/h – 28 m, cấu hình này giúp tránh sử dụng một cụm bơm có công suất lớn hơn quá nhiều so với nhu cầu thực tế.

6. Hai ổ bi giúp trục vận hành chắc chắn

Ở tốc độ 2.900 vòng/phút, độ ổn định của trục có ảnh hưởng trực tiếp đến khả năng làm việc của bơm.

RY40-25-160 sử dụng hai ổ bi trong thân ổ trục để đỡ và định vị trục.

Khi trục được giữ đúng tâm, bánh công tác cũng duy trì đúng vị trí bên trong thân bơm. Điều này giúp hạn chế rung động, ma sát bất thường và tải lệch lên các bộ phận liên quan.

7. Gối đỡ vừa tăng độ cứng vừa tạo khoảng cách nhiệt

Gối đỡ là một trong những chi tiết đáng chú ý của kết cấu RY40-25-160.

Về cơ khí, gối đỡ kết nối phần thân bơm với cụm ổ trục và hỗ trợ duy trì vị trí tương đối giữa các bộ phận.

Về nhiệt, nó tạo khoảng cách giữa thân bơm nóng với các ổ bi phía sau.

Nhờ đó, một bộ phận đồng thời góp phần vào hai mục tiêu quan trọng: ổn định cơ khí và hạn chế truyền nhiệt.

8. Bộ làm kín phù hợp với môi trường dầu nóng

RY40-25-160 sử dụng bộ chèn kết hợp với phớt dầu chịu nhiệt tại khu vực trục đi ra khỏi khoang bơm.

Đây là vị trí đặc biệt quan trọng bởi trục phải quay liên tục nhưng dầu nóng vẫn cần được giữ trong vùng làm việc.

Khi trục được đỡ ổn định, chèn và phớt có điều kiện tiếp xúc đều hơn, qua đó hỗ trợ kiểm soát rò rỉ dọc theo trục.

9. Khớp nối mềm giúp truyền động ổn định

Động cơ không truyền chuyển động trực tiếp bằng liên kết cứng mà thông qua khớp nối mềm.

Khớp nối có nhiệm vụ đưa mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ hấp thụ một phần rung động và những sai lệch rất nhỏ giữa hai trục.

Khi cụm bơm được căn chỉnh đúng, thiết kế này giúp giảm tải bất thường lên trục và ổ bi, đặc biệt trong quá trình vận hành kéo dài.

10. Kết cấu gọn, thuận lợi khi bố trí hệ thống

Các bộ phận chính được sắp xếp liên tục trên cùng một hướng:

Thân bơm → gối đỡ → thân ổ trục → khớp nối → động cơ

Bơm và động cơ cùng được bố trí trên bệ máy, tạo thành một cụm thống nhất.

Việc không cần thêm hệ thống làm mát nước truyền thống cũng giúp giảm số lượng đường ống phụ xung quanh, thuận lợi hơn khi bố trí RY40-25-160 trong khu vực có nhiều thiết bị gia nhiệt.

11. Kết cấu hỗ trợ vận hành liên tục

RY40-25-160 được thiết kế để đáp ứng nhiệm vụ tuần hoàn dầu nóng trong thời gian dài.

Khả năng này được hỗ trợ bởi nhiều yếu tố kết hợp:

Tản nhiệt tự nhiên → giảm nhiệt tới ổ bi → bôi trơn ổn định hơn → trục quay ổn định → giảm rung → bảo vệ bộ làm kín

Đây là ưu điểm quan trọng đối với hệ thống gia nhiệt, bởi bơm tuần hoàn thường phải hoạt động đồng thời với toàn bộ dây chuyền sản xuất.

12. Hạn chế nhiều nguyên nhân gây sự cố cơ khí

Kết cấu vững chắc của RY40-25-160 giúp giảm khả năng hình thành những chuỗi sự cố thường gặp.

Chẳng hạn:

Lệch trục → rung động → tăng tải ổ bi → nóng ổ bi → mòn bộ làm kín → rò rỉ dầu

Hai ổ bi, gối đỡ, khớp nối mềm và bệ máy chung đều góp phần duy trì trạng thái đồng tâm của hệ truyền động, từ đó giảm nguy cơ xuất hiện chuỗi hư hỏng trên.

13. Đơn giản hóa hệ thống phụ trợ

Một ưu điểm đáng chú ý khác là thiết kế không phụ thuộc vào mạch nước làm mát truyền thống.

Điều này không chỉ giúp cụm bơm gọn hơn mà còn giảm số lượng thiết bị phải kiểm tra và bảo dưỡng.

Đối với nhà máy, hệ thống càng ít thiết bị phụ trợ thì việc quản lý, vận hành và phát hiện sự cố càng đơn giản.

14. Dễ nhận biết cấu hình ngay từ tên model

Tên RY40-25-160 thể hiện trực tiếp các đặc điểm chính của phần thủy lực.

Trong đó, 40 là cửa hút DN40, 25 là cửa xả DN25 và 160 là đường kính ngoài danh nghĩa của bánh công tác.

Cách ký hiệu rõ ràng giúp kỹ thuật viên nhanh chóng nhận biết cấu hình cơ bản khi lựa chọn, lắp đặt hoặc thay thế thiết bị.

15. Giá trị nổi bật nằm ở sự cân bằng tổng thể

Điểm mạnh của RY40-25-160 không nên chỉ nhìn vào một thông số như công suất hay lưu lượng.

Giá trị của model nằm ở sự kết hợp:

10 m³/h + 28 m + 2,2 kW + 2.900 vòng/phút + tản nhiệt tự nhiên + cụm trục chắc chắn + làm kín phù hợp

Khi hệ thống gia nhiệt có yêu cầu gần với điểm làm việc trên, các đặc điểm thiết kế của RY40-25-160 có thể phát huy đồng thời thay vì phải bổ sung quá nhiều thiết bị phụ trợ.

Những ưu điểm vượt trội làm nên thương hiệu bơm dầu truyền nhiệt RY40-25-160 tập trung vào khả năng đáp ứng tốt nhiệm vụ tuần hoàn dầu nóng bằng một kết cấu chuyên dụng và tương đối đơn giản.

Model sở hữu lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, kết hợp với cửa hút DN40, cửa xả DN25 và bánh công tác danh nghĩa 160 mm. Hai ổ bi giữ trục ổn định, gối đỡ tạo khoảng cách với vùng nhiệt cao, bộ chèn kết hợp phớt dầu hỗ trợ kiểm soát rò rỉ và khớp nối mềm giúp truyền động ổn định.

Đặc biệt, khả năng tản nhiệt tự nhiên không cần hệ thống nước làm mát truyền thống giúp RY40-25-160 vừa thích nghi với môi trường dầu nóng vừa giảm thiết bị phụ trợ. Chính sự cân bằng giữa khả năng chịu nhiệt, độ ổn định cơ khí, cấu tạo gọn và khả năng tuần hoàn liên tục tạo nên những đặc điểm nổi bật của RY40-25-160 trong các hệ thống gia nhiệt công nghiệp.

Bơm dầu truyền nhiệt RY40-25-160 phục vụ hệ thống gia nhiệt nhà máy dệt nhuộm

Trong nhà máy dệt nhuộm, bơm dầu truyền nhiệt RY40-25-160 được sử dụng để tuần hoàn dầu nóng từ thiết bị gia nhiệt đến các máy móc cần sử dụng nhiệt. Vai trò chính của bơm là duy trì dòng dầu tải nhiệt liên tục, giúp nhiệt được vận chuyển ổn định đến các công đoạn sấy, định hình và hoàn tất vải.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 phù hợp với các vòng tuần hoàn dầu nóng có yêu cầu tương ứng trong dây chuyền dệt nhuộm.

Tuần hoàn dầu nóng trong hệ thống gia nhiệt

RY40-25-160 không trực tiếp bơm nước nhuộm hay hóa chất nhuộm. Bơm làm việc trong mạch dầu truyền nhiệt riêng biệt.

Dầu được làm nóng tại thiết bị gia nhiệt, sau đó RY40-25-160 đưa dầu tới thiết bị sử dụng nhiệt. Sau khi truyền một phần nhiệt, dầu quay trở lại để tiếp tục được gia nhiệt:

Thiết bị gia nhiệt → RY40-25-160 → Thiết bị sử dụng nhiệt → Đường dầu hồi → Thiết bị gia nhiệt.

Bơm duy trì chu trình này liên tục trong thời gian dây chuyền sản xuất hoạt động.

Cấp nhiệt cho hệ thống sấy vải

Trong công đoạn sấy, dầu nóng có thể được đưa tới bộ trao đổi nhiệt để làm nóng không khí sử dụng trong máy sấy.

RY40-25-160 đảm nhiệm việc đưa dầu nóng qua bộ trao đổi nhiệt. Dầu truyền nhiệt cho không khí rồi quay trở lại nguồn gia nhiệt.

Nhờ dầu được tuần hoàn liên tục, bộ trao đổi nhiệt luôn nhận được nguồn dầu nóng mới, giúp duy trì nguồn nhiệt cần thiết cho quá trình sấy vải.

Phục vụ thiết bị định hình nhiệt

Các thiết bị định hình và hoàn tất vải có thể cần nguồn nhiệt ổn định trong suốt thời gian vận hành. Nếu sử dụng dầu tải nhiệt, RY40-25-160 đưa dầu nóng đến bộ phận gia nhiệt của máy.

Dòng dầu liên tục giúp bù lại lượng nhiệt đã truyền cho thiết bị, hạn chế tình trạng nhiệt độ giảm mạnh khi dây chuyền chạy liên tục.

Đây là một ứng dụng phù hợp với đặc tính của RY40-25-160 vì bơm được thiết kế chuyên cho việc tuần hoàn môi chất gia nhiệt ở nhiệt độ cao.

Hỗ trợ các trục và bề mặt gia nhiệt

Trong một số dây chuyền hoàn tất vải, trục hoặc bề mặt kim loại cần được gia nhiệt để xử lý vật liệu.

Khi những bộ phận này sử dụng đường dầu nóng bên trong, RY40-25-160 có thể đưa dầu truyền nhiệt qua các kênh dẫn. Nhiệt từ dầu truyền sang bề mặt kim loại rồi tác động gián tiếp lên vải.

Sau khi truyền nhiệt, dầu được đưa về đường hồi và tiếp tục chu trình tuần hoàn.

Lưu lượng và cột áp phù hợp cho vòng dầu

RY40-25-160 có lưu lượng thiết kế 10 m³/h, giúp vận chuyển lượng dầu nóng tương ứng giữa nguồn nhiệt và thiết bị dệt nhuộm.

Bơm đồng thời tạo cột áp 28 m để dầu vượt qua trở lực của đường ống, van, cút và các bộ trao đổi nhiệt trong hệ thống.

Do đó, model này phù hợp khi nhu cầu thực tế của vòng dầu nằm trong vùng làm việc tương ứng với 10 m³/h – 28 m. Lưu lượng thực tế vẫn phụ thuộc vào tổng trở lực của hệ thống.

Phù hợp với môi chất dầu truyền nhiệt nhiệt độ cao

Dòng bơm RY được thiết kế cho môi chất gia nhiệt có nhiệt độ cao, với giới hạn nhiệt độ môi chất lên đến 350°C.

Đặc điểm này phù hợp với các hệ thống dệt nhuộm cần sử dụng dầu nóng để vận chuyển nhiệt đến nhiều thiết bị khác nhau. Bơm chỉ làm nhiệm vụ tuần hoàn dầu; nhiệt độ thực tế của dây chuyền được điều chỉnh theo yêu cầu của từng công đoạn.

Bơm dầu truyền nhiệt RY40-25-160 phục vụ hệ thống gia nhiệt nhà máy dệt nhuộm chủ yếu bằng cách duy trì dòng dầu nóng giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt như máy sấy, thiết bị định hình và các bề mặt gia nhiệt.

Với lưu lượng 10 m³/h, cột áp 28 m và động cơ 2,2 kW, RY40-25-160 giúp dầu tải nhiệt liên tục thực hiện chu trình nhận nhiệt – vận chuyển nhiệt – truyền nhiệt – hồi về nguồn gia nhiệt, qua đó hỗ trợ duy trì nguồn nhiệt ổn định cho các công đoạn dệt nhuộm.
