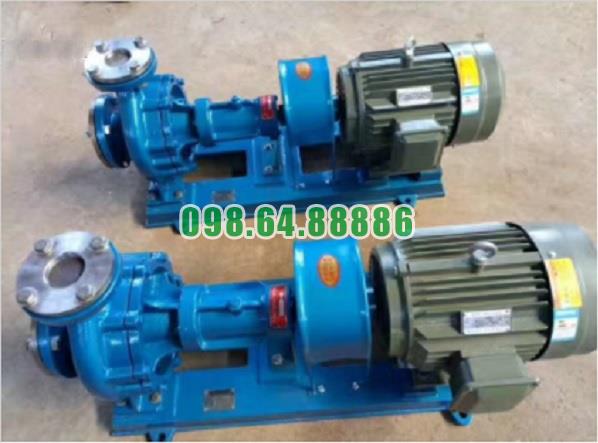

Bơm ly tâm dầu truyền nhiệt RY50-32-160 cột áp 30 m, lưu lượng 12.5 m3/h, công suất 3 kW, tốc độ 2900 vòng/phút

Giảm thiểu rủi ro sự cố nhờ kết cấu cơ khí chuẩn xác của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 làm việc với dầu nóng và tốc độ quay khoảng 2.900 vòng/phút, vì vậy độ ổn định của kết cấu cơ khí có ảnh hưởng trực tiếp đến độ an toàn vận hành. Sự phối hợp giữa thân bơm, bánh công tác, trục, ổ bi, bộ làm kín và khớp nối giúp hạn chế rung động, ma sát bất thường, nóng ổ bi và rò rỉ dầu trong quá trình làm việc.

Cụm rôto được bố trí đồng bộ

Rôto của RY50-32-160 gồm bánh công tác, trục và đai ốc cố định bánh công tác. Khi các chi tiết này được lắp đúng vị trí, bánh công tác có thể quay ổn định bên trong thân bơm mà không xảy ra cọ sát bất thường.

Sự ổn định của cụm rôto đặc biệt quan trọng khi bơm chạy ở tốc độ cao. Nếu trục hoặc bánh công tác bị lệch, rung động có thể truyền sang ổ bi, bộ làm kín và khớp nối, làm tăng nhanh mức độ mài mòn của toàn bộ cụm máy.

Hai ổ bi giúp giữ trục ổn định

RY50-32-160 sử dụng cụm thân ổ trục với hai bộ ổ bi để đỡ và định vị trục. Kết cấu này giúp trục duy trì vị trí làm việc ổn định khi bánh công tác quay và chịu tác động của dòng dầu.

Trục được giữ đúng tâm sẽ hạn chế hiện tượng đảo trục, giảm tải bất thường lên bộ làm kín và giảm nguy cơ bánh công tác tiếp xúc với các bộ phận cố định. Đây là yếu tố quan trọng để phòng ngừa rung mạnh, nóng ổ bi và bó kẹt rôto.

Căn chỉnh chính xác bơm và động cơ

Bơm và động cơ được lắp trên cùng một bệ và kết nối bằng khớp nối mềm. Khi lắp đặt, độ lệch tại vành ngoài khớp nối cần được kiểm soát trong khoảng không quá 0,1 mm, đồng thời khoảng cách giữa hai đầu trục khoảng 2–3 mm.

Căn chỉnh đúng giúp lực từ động cơ truyền đến trục bơm theo phương ổn định, hạn chế tải ngang tác động lên ổ bi. Nếu hai trục lệch nhau quá mức, khớp nối không thể bù hoàn toàn và bơm dễ xuất hiện rung, nóng ổ bi hoặc mài mòn sớm.

Kết cấu làm kín hạn chế nguy cơ rò rỉ dầu nóng

Khu vực trục sử dụng packing kết hợp với phớt dầu chịu nhiệt để kiểm soát dầu tại vị trí trục đi qua phần thân bơm.

Khi trục được giữ ổn định bởi hệ thống ổ bi và khớp nối được căn chỉnh đúng, chuyển động tại vị trí làm kín đồng đều hơn. Điều này giảm ma sát lệch tâm lên packing và phớt dầu, qua đó hạn chế mài mòn và nguy cơ rò rỉ dầu nóng trong quá trình vận hành.

Bệ máy và đường ống giúp tránh lực tác động lên thân bơm

RY50-32-160 được bố trí cùng động cơ trên bệ chung để duy trì vị trí tương quan giữa hai cụm thiết bị. Tuy nhiên, độ chính xác cơ khí của bơm chỉ được duy trì khi hệ thống đường ống cũng được lắp đúng.

Đường hút và đường xả phải được đỡ độc lập, không để trọng lượng đường ống truyền trực tiếp lên mặt bích và thân bơm. Nếu đường ống kéo hoặc ép thân bơm, vị trí của trục và khớp nối có thể bị thay đổi, dẫn đến lệch tâm và tăng rung khi vận hành.

Kiểm soát giãn nở nhiệt bảo vệ độ chính xác cơ khí

Do RY50-32-160 vận chuyển dầu nhiệt độ cao, các chi tiết kim loại sẽ giãn nở khi nhiệt độ tăng. Vì vậy, quá trình gia nhiệt phải diễn ra từ từ để thân bơm, trục và các bộ phận liên kết có thời gian thích nghi.

Tốc độ tăng nhiệt cần được kiểm soát không quá 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu phía hút và thân bơm không nên vượt quá 40°C. Kiểm soát tốt giãn nở nhiệt giúp hạn chế biến dạng, sai lệch tâm và cọ sát rôto sau khi bơm chuyển từ trạng thái nguội sang nóng.

Bôi trơn ổ bi giúp duy trì trạng thái cơ khí ổn định

Kết cấu chính xác chỉ phát huy hiệu quả khi ổ bi được bôi trơn đầy đủ. Thiếu hoặc sử dụng sai chất bôi trơn có thể làm ma sát tăng, ổ bi nóng và độ rơ phát triển nhanh.

Khi ổ bi bị mòn, trục không còn được giữ đúng vị trí, kéo theo rung động và ảnh hưởng đến bánh công tác cũng như bộ làm kín. Vì vậy, duy trì bôi trơn đúng là điều kiện cần thiết để bảo toàn độ chính xác của cụm cơ khí trong thời gian dài.

Kiểm soát rung để phát hiện sớm sai lệch cơ khí

Trong điều kiện làm việc bình thường, biên độ rung của bơm cần được kiểm soát trong khoảng không quá 0,06 mm. Rung tăng bất thường có thể liên quan đến lệch khớp nối, ổ bi hỏng, không khí trong bơm hoặc lực từ đường ống tác động lên thân máy.

Theo dõi rung thường xuyên giúp phát hiện sớm sự thay đổi trong trạng thái cơ khí trước khi phát triển thành hư hỏng nghiêm trọng.

Khả năng giảm thiểu rủi ro sự cố của bơm dầu truyền nhiệt RY50-32-160 đến từ sự phối hợp chính xác giữa cụm rôto, hai ổ bi, bộ làm kín, khớp nối, động cơ và bệ máy. Khi trục được giữ đúng tâm, khớp nối căn chỉnh trong giới hạn cho phép, đường ống không gây tải lên thân bơm và giãn nở nhiệt được kiểm soát, nguy cơ rung mạnh, nóng ổ bi, cọ sát rôto và rò rỉ dầu sẽ được hạn chế đáng kể.

Kết cấu cơ khí ổn định kết hợp với bôi trơn và kiểm tra định kỳ giúp RY50-32-160 duy trì khả năng vận hành an toàn, liên tục và giảm nguy cơ xảy ra sự cố trong hệ thống tuần hoàn dầu truyền nhiệt.

Ứng dụng bơm dầu truyền nhiệt RY50-32-160 trong công nghiệp hóa chất và dược phẩm

Bơm dầu truyền nhiệt RY50-32-160 được ứng dụng trong công nghiệp hóa chất và dược phẩm chủ yếu để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt gián tiếp. Bơm đưa dầu nóng từ bộ gia nhiệt đến thiết bị công nghệ rồi đưa dầu trở lại nguồn nhiệt, giúp duy trì nhiệt độ ổn định trong quá trình sản xuất.

Gia nhiệt cho bồn phản ứng hóa chất

Trong các bồn phản ứng có áo gia nhiệt, RY50-32-160 tuần hoàn dầu nóng qua khoang bao quanh thiết bị. Nhiệt từ dầu được truyền qua thành bồn để làm nóng nguyên liệu bên trong mà dầu tải nhiệt không tiếp xúc trực tiếp với hóa chất.

Dòng dầu tuần hoàn liên tục giúp hạn chế biến động nhiệt độ, đặc biệt với những phản ứng cần duy trì nhiệt trong thời gian dài.

Phục vụ thiết bị chưng cất và cô đặc

Các hệ thống chưng cất, cô đặc hoặc thu hồi dung môi thường cần nguồn nhiệt ổn định. RY50-32-160 có thể cấp dầu nóng đến áo nhiệt hoặc bộ trao đổi nhiệt của thiết bị, giúp duy trì quá trình truyền nhiệt liên tục.

Chu trình điển hình là bộ gia nhiệt → bơm RY50-32-160 → thiết bị sử dụng nhiệt → đường dầu hồi → bộ gia nhiệt.

Ứng dụng trong công đoạn sấy

Trong sản xuất hóa chất và dược phẩm, dầu truyền nhiệt có thể được sử dụng để cấp nhiệt cho máy sấy thông qua bộ trao đổi nhiệt. RY50-32-160 đảm nhiệm việc đưa dầu nóng đến bộ trao đổi nhiệt, từ đó tạo nguồn nhiệt cho không khí hoặc bề mặt sấy.

Khả năng tuần hoàn ổn định giúp nhiệt được cung cấp đều hơn trong suốt quá trình vận hành.

Duy trì nhiệt cho đường ống và bồn chứa

Một số nguyên liệu hóa chất có độ nhớt tăng khi nhiệt độ giảm. Hệ thống dầu nóng có thể được bố trí quanh bồn chứa hoặc đường ống để duy trì nhiệt độ cần thiết, trong đó RY50-32-160 giữ vai trò tạo dòng tuần hoàn dầu liên tục.

Điều này giúp hạn chế nguyên liệu nguội, tăng độ nhớt hoặc gây khó khăn cho quá trình chuyển tiếp giữa các công đoạn.

Phù hợp với hệ thống gia nhiệt quy mô vừa

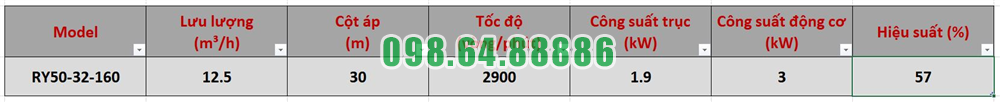

Với lưu lượng khoảng 12,5 m³/h, cột áp 30 m và động cơ 3 kW, RY50-32-160 phù hợp với các vòng dầu truyền nhiệt quy mô vừa khi trở lực hệ thống nằm trong vùng làm việc của bơm. Bơm có thể phục vụ bồn phản ứng, thiết bị cô đặc, máy sấy và bộ trao đổi nhiệt trong cùng hệ thống cấp nhiệt.

Cần lưu ý RY50-32-160 chủ yếu bơm dầu tải nhiệt, không nên hiểu là bơm trực tiếp các hóa chất ăn mòn mạnh, dung dịch chứa hạt rắn hoặc sản phẩm dược phẩm yêu cầu kết cấu vệ sinh chuyên dụng.

Ứng dụng bơm dầu truyền nhiệt RY50-32-160 trong công nghiệp hóa chất và dược phẩm tập trung vào việc tuần hoàn dầu nóng cho bồn phản ứng, thiết bị chưng cất, cô đặc, sấy và các hệ thống duy trì nhiệt. Khả năng tạo dòng dầu liên tục giúp nguồn nhiệt được vận chuyển ổn định đến thiết bị công nghệ, hỗ trợ kiểm soát nhiệt độ trong nhiều công đoạn sản xuất.
