Nguyên lý tuần hoàn dầu tải nhiệt của Bơm dầu truyền nhiệt RY50-32-200 dựa trên cơ chế ly tâm, trong đó động cơ truyền chuyển động qua khớp nối và trục tới bánh công tác. Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu tải nhiệt được hút vào tâm bánh công tác, nhận năng lượng, chuyển động ra phía chu vi rồi được đẩy vào đường ống. Dầu sau đó đi qua thiết bị gia nhiệt, thiết bị sử dụng nhiệt và quay trở lại cửa hút của bơm để tiếp tục một chu trình mới.
Nhờ quá trình này diễn ra liên tục, RY50-32-200 duy trì dòng dầu nóng tuần hoàn trong hệ thống, giúp nhiệt lượng được vận chuyển liên tục từ nguồn gia nhiệt đến các thiết bị cần sử dụng nhiệt.
Trong hệ thống dầu tải nhiệt kín, dầu không tự tuần hoàn với lưu lượng cần thiết. Bơm phải tạo ra chênh lệch áp suất để thắng trở lực của đường ống, van, thiết bị gia nhiệt và các bộ trao đổi nhiệt.
RY50-32-200 đảm nhiệm nhiệm vụ này bằng cách truyền cơ năng từ động cơ sang dòng dầu.
Chu trình cơ bản có thể hình dung như sau:
Dầu hồi → cửa hút RY50-32-200 → bánh công tác → cửa xả → thiết bị gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → trở lại bơm.
Bơm liên tục lặp lại quá trình này trong suốt thời gian hệ thống hoạt động.
RY50-32-200 có cửa hút hướng trục.
Khi bánh công tác quay, vùng tâm bánh công tác hình thành điều kiện áp suất thấp hơn so với phía đường hút, tạo điều kiện để dầu từ đường hồi đi vào bơm.
Dầu di chuyển theo phương trục tới khu vực mắt bánh công tác.
Đây chính là điểm bắt đầu của quá trình truyền năng lượng từ bơm sang dầu tải nhiệt.
Bánh công tác là bộ phận trực tiếp tạo chuyển động cho dầu.
Động cơ làm trục quay, trục tiếp tục kéo bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Dầu đi vào tâm bánh công tác và tiếp xúc với hệ thống cánh. Khi cánh bánh công tác quay, dầu được gia tốc và chuyển động dần từ khu vực tâm ra phía chu vi.
Có thể mô tả quá trình truyền năng lượng:
Điện năng → động cơ → cơ năng quay của trục → bánh công tác → năng lượng của dòng dầu.
Đây là nguyên lý cốt lõi giúp RY50-32-200 duy trì vòng tuần hoàn dầu nóng.
Trong quá trình bánh công tác quay, dầu nhận vận tốc và bị đưa từ vùng tâm về phía đường kính ngoài của bánh công tác.
Số 200 trong model RY50-32-200 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 200 mm.
Khi dầu di chuyển từ tâm ra chu vi, năng lượng của dòng chất lỏng tăng lên.
Dầu sau đó rời bánh công tác và đi vào phần thân bơm.
Dầu sau khi rời bánh công tác có vận tốc tương đối cao.
Thân bơm tiếp nhận dòng dầu này và dẫn nó về phía cửa xả. Trong quá trình đó, một phần động năng của dòng dầu được chuyển thành áp suất.
Nhờ vậy, dầu tại cửa xả có đủ năng lượng để tiếp tục đi qua đường ống và các thiết bị của hệ thống nhiệt.
Đây là lý do RY50-32-200 không chỉ tạo lưu lượng mà còn phải tạo cột áp đủ để thắng tổng trở lực của vòng tuần hoàn.
Sau khi rời cửa xả của RY50-32-200, dầu tiếp tục đi theo đường ống của hệ thống.
Tùy cách bố trí dây chuyền, dầu có thể được đưa tới thiết bị gia nhiệt để nhận nhiệt trước khi đi tới thiết bị sử dụng nhiệt.
Trong bộ gia nhiệt, dầu hấp thụ năng lượng nhiệt và tăng nhiệt độ.
Bơm có nhiệm vụ bảo đảm dầu liên tục đi qua khu vực gia nhiệt thay vì đứng yên trong thiết bị.
Điều này đặc biệt quan trọng vì dòng dầu ổn định giúp hạn chế tình trạng môi chất bị giữ quá lâu tại một vùng có nhiệt độ cao.
Sau khi được gia nhiệt, dầu nóng tiếp tục chảy tới các thiết bị cần nhiệt.
Đó có thể là bộ trao đổi nhiệt, áo gia nhiệt, trục gia nhiệt, máy sấy hoặc các thiết bị công nghệ khác.
Tại đây, dầu truyền một phần nhiệt lượng cho quá trình sản xuất.
Dầu không nhất thiết bị tiêu hao sau khi truyền nhiệt mà tiếp tục được thu hồi để quay về vòng tuần hoàn.
Đây chính là đặc điểm quan trọng của hệ thống dầu tải nhiệt tuần hoàn kín.
Sau khi truyền nhiệt cho thiết bị sử dụng, nhiệt độ dầu giảm xuống một mức nhất định.
Dầu được dẫn về đường hồi và trở lại cửa hút của RY50-32-200.
Bơm tiếp tục đưa dầu qua bánh công tác và bắt đầu một chu kỳ mới.
Quá trình:
Gia nhiệt → truyền nhiệt → hồi dầu → bơm → gia nhiệt
được lặp đi lặp lại trong toàn bộ thời gian dây chuyền hoạt động.
Một điểm cần phân biệt rõ là RY50-32-200 không phải thiết bị tạo nhiệt.
Nhiệt được tạo bởi lò dầu tải nhiệt, bộ gia nhiệt điện hoặc nguồn nhiệt khác.
Nhiệm vụ của bơm là vận chuyển và tuần hoàn dầu để mang nhiệt từ nơi tạo nhiệt tới nơi cần sử dụng.
Có thể hình dung:
Thiết bị gia nhiệt tạo nhiệt – dầu mang nhiệt – RY50-32-200 tạo chuyển động cho dầu.
Nếu không có bơm tuần hoàn, khả năng phân phối nhiệt của toàn hệ thống sẽ bị ảnh hưởng đáng kể.
Trong hệ thống dầu tải nhiệt, nhiệt lượng không chỉ phụ thuộc vào nhiệt độ dầu mà còn phụ thuộc vào lượng dầu liên tục đi qua thiết bị.
Nếu lưu lượng quá thấp, dầu có thể nhận nhiều nhiệt tại nguồn gia nhiệt nhưng khả năng vận chuyển nhiệt tới tải lại giảm.
Ngoài ra, dầu di chuyển quá chậm qua vùng gia nhiệt có thể làm nhiệt độ cục bộ tăng cao.
Vì vậy, RY50-32-200 cần được vận hành trong vùng lưu lượng phù hợp để duy trì cả hiệu quả tuần hoàn lẫn độ ổn định nhiệt.
Trong một vòng dầu tải nhiệt có nhiều thành phần gây cản trở dòng chảy như đường ống, co, van, bộ lọc, bộ trao đổi nhiệt và thiết bị gia nhiệt.
Bánh công tác phải cung cấp đủ năng lượng để dầu vượt qua toàn bộ các trở lực này.
Do đó, nguyên lý tuần hoàn của RY50-32-200 có thể hiểu đơn giản là:
Bơm tạo chênh áp → chênh áp tạo dòng chảy → dòng dầu mang nhiệt đi quanh hệ thống.
Nếu tổng trở lực hệ thống quá lớn so với khả năng của bơm, lưu lượng thực tế sẽ giảm.
Một trong những lợi ích quan trọng nhất của RY50-32-200 là duy trì chuyển động liên tục của dầu.
Dầu nóng không chỉ tập trung tại nguồn gia nhiệt mà được vận chuyển liên tục tới các vị trí sử dụng nhiệt.
Sau khi mất một phần nhiệt, dầu quay trở về để được gia nhiệt lại.
Nhờ đó, hệ thống hình thành một chu trình truyền nhiệt liên tục, giúp các thiết bị có điều kiện nhận nguồn nhiệt ổn định hơn.
Để nguyên lý tuần hoàn diễn ra ổn định, cửa hút của RY50-32-200 phải được cung cấp đầy đủ dầu.
Van hút cần được mở hoàn toàn trong quá trình vận hành.
Nếu đường hút bị tắc, bộ lọc quá bẩn hoặc van đóng một phần, lượng dầu vào mắt bánh công tác giảm.
Khi đó, khả năng tuần hoàn suy giảm và bơm có nguy cơ xuất hiện rung hoặc xâm thực.
Vì vậy, không nên dùng van hút để điều chỉnh lưu lượng.
Không khí là yếu tố bất lợi trong vòng dầu tải nhiệt.
Nếu trong thân bơm hoặc đường ống có nhiều khí, bánh công tác không được điền đầy dầu liên tục.
Điều này có thể dẫn tới dao động áp suất, giảm lưu lượng và tăng rung.
Trước khi khởi động RY50-32-200 cần điền đầy dầu và xả khí để tạo một cột chất lỏng liên tục trong hệ thống.
Khi toàn bộ vòng tuần hoàn được điền đầy môi chất, quá trình hút – đẩy của bơm sẽ ổn định hơn.
Đối với dòng RY, không nên vận hành kéo dài dưới khoảng 30% lưu lượng thiết kế.
Lưu lượng quá thấp có thể làm dầu tuần hoàn nội bộ bên trong thân bơm, tăng nhiệt và làm trạng thái thủy lực trở nên kém ổn định.
Trong hệ thống dầu nóng, đây là vấn đề đặc biệt đáng chú ý bởi bơm vốn đã làm việc với môi chất nhiệt độ cao.
Do đó, nếu tải nhiệt giảm mạnh nhưng hệ thống vẫn cần duy trì bơm, có thể phải bố trí đường bypass phù hợp để bảo đảm lưu lượng tối thiểu.
Khi van xả đóng, bánh công tác vẫn quay nhưng dầu không thể lưu thông bình thường qua hệ thống.
Nếu tình trạng này kéo dài, năng lượng từ bánh công tác liên tục được đưa vào một lượng dầu nhỏ bên trong thân bơm và có thể chuyển thành nhiệt.
Vì vậy, RY50-32-200 không nên chạy với van xả đóng quá khoảng 3 phút.
Ngay sau khi động cơ ổn định, van xả cần được mở từ từ để thiết lập dòng tuần hoàn.
Khi hệ thống bắt đầu từ trạng thái nguội, không nên đưa dầu rất nóng qua bơm ngay lập tức.
Bơm và đường ống cần được làm nóng từ từ.
Đối với dòng RY, chênh lệch giữa nhiệt độ dầu ở cửa hút và thân bơm nên được giữ trong giới hạn thích hợp, đồng thời tốc độ tăng nhiệt không nên quá nhanh.
Quá trình này giúp các bộ phận giãn nở dần và duy trì độ ổn định của trục, ổ bi cũng như hệ thống làm kín.
Sau khi nhiệt độ ổn định, vòng tuần hoàn mới chuyển sang trạng thái làm việc bình thường.
Dòng dầu chỉ có thể duy trì ổn định nếu bánh công tác quay đúng tâm.
RY50-32-200 sử dụng hai ổ bi để giữ trục và rôto.
Hai ổ bi giúp hạn chế độ đảo của trục khi quay ở khoảng 2.900 vòng/phút.
Nhờ đó, bánh công tác duy trì vị trí ổn định trong thân bơm, tạo điều kiện để dòng dầu được truyền năng lượng đều hơn.
Động cơ được kết nối với bơm bằng khớp nối mềm.
Khớp nối truyền mô-men từ động cơ đến trục, sau đó tới bánh công tác.
Trong suốt thời gian vòng dầu hoạt động, chuỗi truyền công suất này diễn ra liên tục:
Điện → động cơ → khớp nối → trục → bánh công tác → dòng dầu → vòng tuần hoàn nhiệt.
Đây chính là mối liên hệ giữa phần điện, phần cơ khí và phần thủy lực của RY50-32-200.
Một dòng dầu đủ lưu lượng giúp hạn chế việc dầu lưu lại quá lâu trong vùng nhiệt độ cao.
Điều này có lợi cho việc kiểm soát nhiệt độ dầu trong hệ thống.
Ngược lại, nếu lưu lượng suy giảm mạnh nhưng nguồn gia nhiệt vẫn hoạt động ở mức cao, dầu có thể phải chịu nhiệt lớn hơn tại khu vực gia nhiệt.
Vì vậy, bơm tuần hoàn đóng vai trò quan trọng không chỉ trong vận chuyển nhiệt mà còn trong việc duy trì điều kiện làm việc thích hợp cho dầu.
Toàn bộ quá trình hoạt động có thể hiểu theo trình tự: dầu hồi trở về cửa hút; dầu đi vào tâm bánh công tác; bánh công tác quay truyền năng lượng cho dầu; dầu được đưa ra cửa xả với áp suất cao hơn; dầu đi qua nguồn gia nhiệt và các thiết bị sử dụng nhiệt; sau khi truyền nhiệt, dầu quay trở lại cửa hút để tiếp tục chu trình.
Chu trình này được lặp liên tục cho tới khi hệ thống dừng hoạt động.
Nguyên lý tuần hoàn dầu tải nhiệt của Bơm dầu truyền nhiệt RY50-32-200 dựa trên việc bánh công tác quay khoảng 2.900 vòng/phút, tạo chênh áp và truyền năng lượng cho dầu. Dầu đi vào bơm theo cửa hút hướng trục, được bánh công tác đưa từ tâm ra chu vi, sau đó đi qua thân bơm và cửa xả để tiếp tục vào hệ thống.
Dòng dầu được đưa tới nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → quay trở lại RY50-32-200, tạo thành một vòng tuần hoàn khép kín và liên tục.
Vai trò cốt lõi của RY50-32-200 vì vậy không phải tạo ra nhiệt mà là duy trì chuyển động của dầu tải nhiệt, giúp nhiệt lượng được vận chuyển liên tục từ nơi phát nhiệt đến nơi tiêu thụ nhiệt. Khi bảo đảm đủ dầu ở cửa hút, xả khí tốt, duy trì lưu lượng phù hợp và vận hành đúng điểm làm việc, RY50-32-200 có thể giúp hệ thống dầu tải nhiệt duy trì dòng tuần hoàn ổn định, liên tục và hiệu quả trong quá trình sản xuất

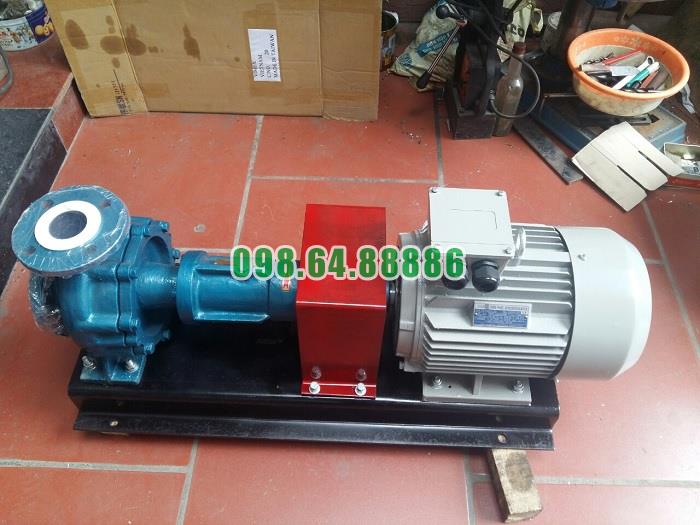

Bơm dầu tải nhiệt RY50-32-200 tốc độ quay 2900 vòng/phút, cột áp 50 m, công suất 5.5 kW, lưu lượng 18 m3/h
