Khả năng chống chịu giãn nở nhiệt tuyệt vời của bơm dầu truyền nhiệt RY50-32-250 được thể hiện qua kết cấu và quy trình vận hành dành riêng cho môi chất nhiệt độ cao. Dòng RY được thiết kế để vận chuyển dầu nóng với nhiệt độ môi chất có thể lên tới 350°C, vì vậy việc kiểm soát sự giãn nở của thân bơm, trục và các chi tiết liên kết là yếu tố rất quan trọng.
Trước khi RY50-32-250 làm việc với dầu nóng, nhà sản xuất yêu cầu thực hiện quá trình gia nhiệt sơ bộ. Dầu nóng được cho tuần hoàn qua thân bơm nhiều lần để nhiệt độ của cụm bơm tăng dần thay vì thay đổi đột ngột.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quá trình này giúp thân bơm, trục, ổ đỡ và các vị trí lắp ghép có thời gian giãn nở tương đối đồng đều khi chuyển từ trạng thái nguội sang nhiệt độ làm việc cao.
Một điểm đáng chú ý của RY50-32-250 là quy trình lắp đặt đã tính đến sự thay đổi kích thước của cụm bơm khi nhiệt độ tăng.
Trong quá trình gia nhiệt sơ bộ, hướng dẫn yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau khi gia nhiệt hoàn tất mới siết lại.
Biện pháp này giúp hạn chế việc cụm bơm bị ghì cứng khi các chi tiết kim loại giãn nở dưới tác động của nhiệt độ cao.
RY50-32-250 sử dụng kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm. Cụm ổ trục gồm hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto, giúp trục và bánh công tác duy trì vị trí làm việc ổn định.
Khi bơm được căn chỉnh đúng và gia nhiệt theo quy trình, kết cấu này hỗ trợ cụm rôto thích ứng tốt hơn với những thay đổi kích thước phát sinh trong quá trình làm việc với dầu nóng.
Dòng RY còn sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Thiết kế này giúp nhiệt tại khu vực thân bơm và cụm đỡ được phân tán ra môi trường, đồng thời làm kết cấu bơm gọn và đơn giản hơn.
Tản nhiệt tự nhiên kết hợp với quá trình gia nhiệt có kiểm soát giúp hạn chế sự thay đổi nhiệt độ quá nhanh tại các bộ phận của bơm.
Trước khi vận hành, trục bơm và trục động cơ cần được căn đồng tâm chính xác. Tài liệu quy định sai lệch tại vành ngoài khớp nối không quá 0,1 mm, khe hở hai đầu trục khoảng 2–3 mm.
Khi bơm bước vào trạng thái nhiệt độ cao, việc căn chỉnh đúng ngay từ đầu giúp hạn chế lực lệch tác động lên trục, khớp nối và ổ bi.
Khả năng thích ứng với giãn nở nhiệt chỉ được duy trì tốt khi bơm được vận hành đúng điều kiện. Nhà sản xuất yêu cầu thường xuyên theo dõi nhiệt độ thân bơm, nhiệt độ ổ trục, độ rung và áp suất cửa xả.
Nếu xuất hiện nhiệt độ hoặc rung động bất thường, cần kiểm tra ngay để tránh tình trạng giãn nở không đều làm ảnh hưởng tới cụm rôto và ổ bi.
Khả năng chống chịu giãn nở nhiệt tuyệt vời của bơm dầu truyền nhiệt RY50-32-250 đến từ việc kết hợp giữa kết cấu dành cho dầu nóng và quy trình gia nhiệt có kiểm soát. Việc giới hạn tốc độ tăng nhiệt, duy trì chênh lệch nhiệt độ không quá lớn và nới bu lông 0,3–0,5 mm để bù giãn nở nhiệt giúp cụm bơm thích ứng tốt hơn khi chuyển sang trạng thái làm việc nhiệt độ cao.
Nhờ đó, RY50-32-250 có thể duy trì sự ổn định của thân bơm, trục và cụm rôto trong các hệ thống tuần hoàn dầu truyền nhiệt, với điều kiện tuân thủ đúng quy trình lắp đặt và vận hành của nhà sản xuất.
Bơm dầu truyền nhiệt RY50-32-250 có thể được sử dụng trong hệ thống dầu tải nhiệt phục vụ các công đoạn cần gia nhiệt liên tục như ép nhiệt, cán nóng hoặc duy trì nhiệt cho thiết bị sản xuất bao bì. Vai trò chính của bơm là tuần hoàn dầu nóng từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt và đưa dầu quay trở lại hệ thống.
Tài liệu nhà sản xuất không nêu riêng ứng dụng “ép nhiệt sản xuất bao bì”, nhưng xác nhận dòng RY được dùng trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp và có thể làm việc với môi chất nhiệt độ cao đến 350°C.
Trong công đoạn ép nhiệt bao bì, nhiệt độ tại bề mặt ép cần được duy trì ổn định trong suốt quá trình làm việc.
RY50-32-250 có nhiệm vụ đưa dầu nóng liên tục qua bộ gia nhiệt và khu vực trao đổi nhiệt của máy ép. Dòng dầu tuần hoàn giúp nhiệt được truyền đều hơn đến thiết bị, hạn chế tình trạng nhiệt bị gián đoạn khi dây chuyền vận hành liên tục.
Theo bảng kỹ thuật của nhà sản xuất, RY50-32-250 có các điểm làm việc:
12,5 m³/h – cột áp 80 m
18 m³/h – cột áp 70 m
Động cơ 11 kW
Tốc độ 2.900 vòng/phút
Khả năng tạo cột áp giúp dầu tải nhiệt vượt qua tổn thất trên đường ống, van và các thiết bị trao đổi nhiệt của hệ thống ép nóng.
Khi lưu lượng dầu nóng được duy trì ổn định, lượng nhiệt cấp đến khu vực ép cũng ổn định hơn. Điều này có ý nghĩa với các dây chuyền cần duy trì nhiệt liên tục để hạn chế dao động nhiệt giữa các chu kỳ ép.
Nhà sản xuất khuyến nghị điểm làm việc của bơm phải nằm trong vùng đặc tính phù hợp và ưu tiên gần khu vực hiệu suất cao.
Dòng RY được thiết kế cho chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất tối đa 350°C.
Khả năng này tạo điều kiện để RY50-32-250 làm việc trong các hệ thống gia nhiệt cần nhiệt độ cao mà không phải đưa trực tiếp nguồn nhiệt đến từng vị trí của máy ép.
RY50-32-250 thuộc dòng bơm sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Điều này giúp giảm đường nước làm mát và thiết bị phụ trợ quanh cụm bơm, thuận tiện khi bố trí trong khu vực sản xuất bao bì có nhiều máy móc.
Để hệ thống truyền nhiệt hoạt động ổn định, bơm không nên vận hành ở lưu lượng quá thấp. Nhà sản xuất quy định không vận hành dưới 30% lưu lượng thiết kế; nếu cần làm việc ở lưu lượng thấp phải bố trí bypass hoặc lựa chọn bơm phù hợp hơn.
Duy trì đủ lưu lượng giúp dầu nóng tiếp tục tuần hoàn qua bộ trao đổi nhiệt của máy ép, hỗ trợ quá trình truyền nhiệt liên tục.
Bơm dầu truyền nhiệt RY50-32-250 hỗ trợ công đoạn ép nhiệt sản xuất bao bì chủ yếu bằng việc duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị ép.
Với khả năng làm việc cùng dầu tải nhiệt đến 350°C, động cơ 11 kW, tốc độ 2.900 vòng/phút và khả năng tạo cột áp cao, RY50-32-250 phù hợp để xem xét cho các hệ thống ép nhiệt cần nguồn nhiệt ổn định và tuần hoàn liên tục. Tuy nhiên, việc lựa chọn thực tế cần căn cứ vào lưu lượng, cột áp và nhiệt độ yêu cầu của từng dây chuyền bao bì.

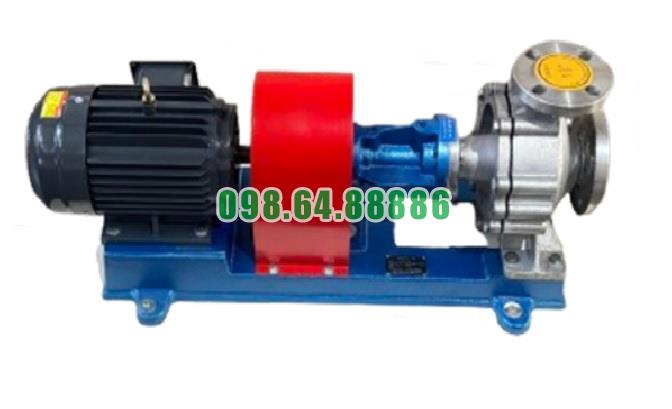

Bơm dầu nóng công nghiệp RY50-32-250 công suất 11 kW, lưu lượng 18 m3/h, tốc độ 2900 vòng/phút, cột áp 70 m
