Thiết kế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY50-32-200A là một đặc điểm phù hợp với môi trường tuần hoàn dầu nóng công nghiệp. Thay vì phụ thuộc vào hệ thống làm mát bằng nước, dòng RY sử dụng kết cấu tản nhiệt tự nhiên để hạn chế ảnh hưởng của nhiệt từ khu vực thân bơm đến các bộ phận phía sau, đặc biệt là cụm ổ trục.
Đối với một thiết bị thường xuyên tiếp xúc với dầu truyền nhiệt ở nhiệt độ cao, giải pháp này giúp cấu hình bơm đơn giản hơn đồng thời hỗ trợ duy trì trạng thái làm việc ổn định của các chi tiết cơ khí.
Khi RY50-32-200A vận chuyển dầu nóng, thân bơm là khu vực tiếp xúc trực tiếp với môi chất. Nhiệt lượng từ đây có xu hướng truyền dọc theo các chi tiết kim loại về phía trục và ổ bi.
Thiết kế tản nhiệt tự nhiên tạo điều kiện để một phần nhiệt được giải phóng ra môi trường trước khi ảnh hưởng quá lớn đến cụm ổ trục.
Đây là lợi ích quan trọng bởi ổ bi cần duy trì điều kiện nhiệt và bôi trơn phù hợp để hỗ trợ trục bơm quay ổn định ở tốc độ khoảng 2.900 vòng/phút.
RY50-32-200A thuộc dòng bơm chuyên dùng cho dầu truyền nhiệt, với nhiệt độ môi chất tối đa không vượt quá 350°C.
Khi nhiệt độ dầu tăng cao, việc kiểm soát đường truyền nhiệt bên trong bơm trở nên đặc biệt quan trọng. Kết cấu tản nhiệt tự nhiên giúp phân tách tốt hơn khu vực chịu nhiệt trực tiếp với cụm ổ trục và bộ phận truyền động phía sau.
Nhờ đó, thiết kế của RY50-32-200A phù hợp hơn với nhiệm vụ tuần hoàn dầu nóng liên tục trong các hệ thống gia nhiệt công nghiệp.
Một trong những lợi ích rõ ràng của thiết kế tản nhiệt tự nhiên là không phải bố trí hệ thống nước làm mát riêng theo kiểu thiết kế truyền thống.
Điều này giúp giảm bớt các thành phần phụ trợ như đường cấp nước, đường hồi nước và những kết nối liên quan đến việc làm mát bơm.
Trong thực tế lắp đặt, cấu hình thiết bị vì vậy trở nên gọn hơn, đặc biệt tại những khu vực nhà máy vốn đã có nhiều đường ống dầu và thiết bị nhiệt.
Nếu một bơm phụ thuộc vào nước làm mát, trạng thái vận hành của bơm còn liên quan đến khả năng cung cấp nước liên tục.
Với cơ chế tản nhiệt tự nhiên, RY50-32-200A giảm được sự phụ thuộc này.
Điều đó có ý nghĩa đối với các hệ thống cần vận hành dầu nóng trong thời gian dài, bởi bơm không phải dựa vào một vòng nước phụ chỉ để duy trì chức năng tản nhiệt theo thiết kế.
Thiết kế tản nhiệt tự nhiên giúp RY50-32-200A có cấu hình lắp đặt đơn giản hơn so với phương án phải bổ sung một hệ thống làm mát bằng nước riêng.
Khi không cần thêm đường nước vào và ra cho bơm, người thiết kế có thể tập trung vào các thành phần chính của vòng dầu truyền nhiệt:
Đường hút → RY50-32-200A → đường đẩy → thiết bị sử dụng nhiệt → đường dầu hồi.
Việc giảm bớt đường ống phụ trợ cũng giúp khu vực quanh bơm thông thoáng hơn cho công tác kiểm tra và bảo dưỡng.
Hệ thống nước làm mát nếu có sẽ kéo theo nhiều vị trí cần kiểm tra như van, đầu nối và đường ống.
Tản nhiệt tự nhiên giúp loại bỏ nhu cầu đối với các bộ phận làm mát bằng nước này trên bơm. Vì vậy, số lượng thành phần phụ trợ cần theo dõi cũng giảm.
Lợi ích này đặc biệt phù hợp với nhà máy muốn duy trì một hệ thống tuần hoàn dầu nóng có kết cấu tương đối đơn giản và dễ quản lý.
Mặc dù dòng RY có thể vận chuyển dầu ở nhiệt độ rất cao, ổ bi không phải bộ phận được phép làm việc ở nhiệt độ tương đương với dầu truyền nhiệt.
Do đó, việc hạn chế nhiệt truyền đến ổ bi có vai trò rất quan trọng.
Thiết kế tản nhiệt tự nhiên của RY50-32-200A hỗ trợ cho mục tiêu này. Trong quá trình vận hành, nhiệt độ ổ bi vẫn cần được theo dõi thường xuyên; nếu nhiệt tăng bất thường phải kiểm tra tình trạng bôi trơn, độ đồng tâm và trạng thái cơ khí của bơm.
Ổ bi phía khớp nối của dòng RY sử dụng mỡ bôi trơn, trong khi ổ bi phía bánh công tác có phương án bôi trơn theo kết cấu của bơm.
Nhiệt độ quá cao có thể ảnh hưởng đến điều kiện làm việc của chất bôi trơn. Vì vậy, hạn chế lượng nhiệt truyền từ thân bơm tới ổ trục cũng gián tiếp hỗ trợ duy trì môi trường bôi trơn phù hợp hơn.
Điều này góp phần giúp cụm ổ bi thực hiện tốt nhiệm vụ đỡ và định vị trục trong quá trình bơm vận hành liên tục.
RY50-32-200A hoạt động ở tốc độ khoảng 2.900 vòng/phút, vì vậy trạng thái của ổ bi và thân ổ trục ảnh hưởng trực tiếp đến độ ổn định của trục.
Nếu khu vực ổ trục chịu nhiệt quá cao, điều kiện làm việc của vòng bi và chất bôi trơn có thể bị ảnh hưởng. Khi đó, nguy cơ rung, ma sát hoặc tăng nhiệt bất thường cũng có thể xuất hiện.
Tản nhiệt tự nhiên giúp hạn chế một phần tác động nhiệt từ phía bơm nóng tới khu vực này, qua đó hỗ trợ cụm trục duy trì trạng thái vận hành ổn định.
Hệ thống dầu truyền nhiệt trong nhà máy thường không chỉ chạy trong thời gian ngắn. Bơm có thể phải vận hành liên tục trong suốt quá trình dây chuyền cần cung cấp nhiệt.
Trong điều kiện đó, lượng nhiệt truyền từ thân bơm về phía ổ trục cũng diễn ra liên tục.
Thiết kế tản nhiệt tự nhiên vì vậy có ý nghĩa không chỉ ở thời điểm khởi động mà trong toàn bộ thời gian RY50-32-200A hoạt động với dầu nóng.
Dù RY50-32-200A có thiết kế tản nhiệt tự nhiên, người vận hành vẫn phải tuân thủ nghiêm ngặt quy trình nhiệt của bơm.
Khi gia nhiệt sơ bộ, tốc độ tăng nhiệt không được vượt quá 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C.
Tản nhiệt tự nhiên là một đặc điểm hỗ trợ kết cấu của bơm, không có nghĩa thiết bị có thể chịu được việc tăng nhiệt đột ngột hoặc vận hành ngoài giới hạn cho phép.
Giá trị lớn nhất của thiết kế này nằm ở việc tạo ra một bơm dầu nóng có kết cấu tương đối đơn giản nhưng vẫn chú trọng kiểm soát ảnh hưởng của nhiệt.
Các lợi ích chính có thể tóm gọn thành: hạn chế nhiệt truyền đến cụm ổ trục, không phụ thuộc vào hệ thống nước làm mát riêng, giảm thiết bị phụ trợ, đơn giản hóa lắp đặt và hỗ trợ ổ bi – trục làm việc ổn định trong môi trường dầu nóng.
Đây đều là những lợi ích trực tiếp liên quan đến nhiệm vụ của RY50-32-200A trong hệ thống dầu truyền nhiệt.
Lợi ích của thiết kế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY50-32-200A thể hiện rõ nhất ở khả năng hạn chế ảnh hưởng của nhiệt từ khu vực thân bơm tới cụm ổ trục trong khi thiết bị liên tục vận chuyển dầu nóng.
Việc không cần hệ thống làm mát bằng nước riêng giúp cấu hình bơm đơn giản hơn, giảm phụ thuộc vào thiết bị phụ trợ và thuận tiện hơn cho việc bố trí trong hệ thống công nghiệp. Đồng thời, khả năng tản nhiệt còn hỗ trợ duy trì điều kiện làm việc phù hợp cho ổ bi, chất bôi trơn và trục bơm.
Với một model chuyên dùng cho dầu truyền nhiệt có thể làm việc với môi chất đến 350°C, thiết kế tản nhiệt tự nhiên là một đặc điểm có giá trị, giúp RY50-32-200A thích nghi tốt hơn với chế độ tuần hoàn dầu nóng liên tục trong nhà máy công nghiệp

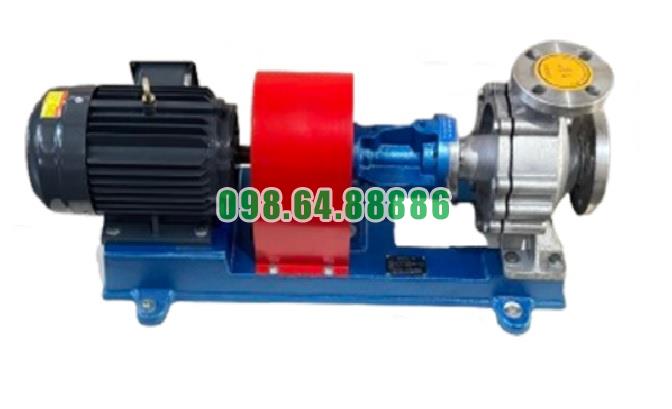

Bơm dầu chịu nhiệt RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, tốc độ quay 2900 vòng/phút, cột áp 32 m
