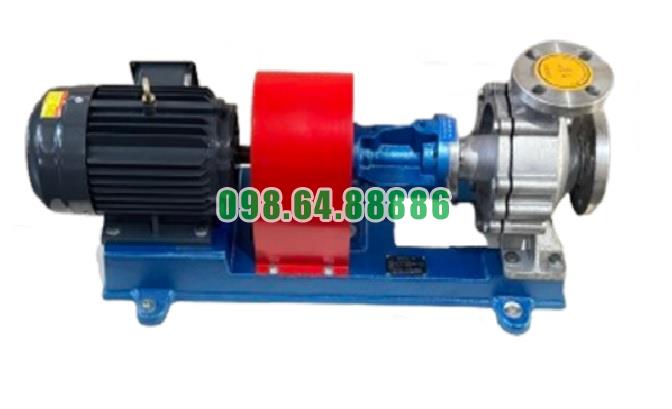

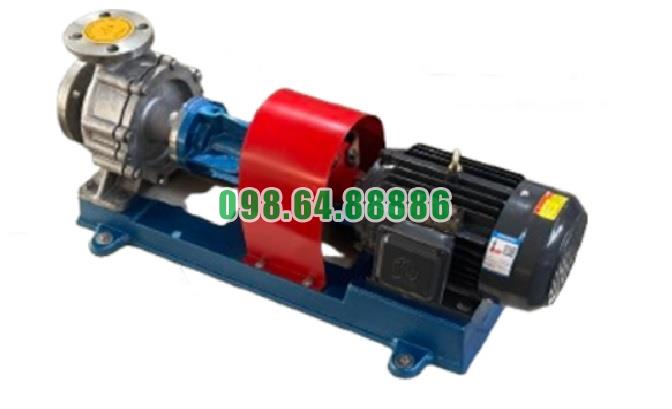

Bơm tuần hoàn dầu nóng RY20-20-100 lưu lượng 1 m3/h, công suất 0.75 kW

Nguyên lý tản nhiệt không khí tự nhiên trên thân Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 sử dụng cơ chế tản nhiệt tự nhiên để giảm nhiệt truyền từ buồng bơm đến cụm ổ bi và khớp nối mà không cần hệ thống nước làm mát riêng.

Nhiệt truyền ra bề mặt thân bơm

Khi dầu nóng đi qua buồng bơm, một phần nhiệt lượng được truyền sang thân và nắp bơm. Nhiệt tiếp tục lan từ khu vực có nhiệt độ cao đến các phần có nhiệt độ thấp hơn trên kết cấu bơm.

Không khí hấp thụ nhiệt từ thân bơm

Bề mặt thân bơm tiếp xúc trực tiếp với không khí xung quanh. Không khí gần bề mặt nóng lên, giảm khối lượng riêng và chuyển động lên phía trên. Không khí mát hơn đi vào thay thế, hình thành dòng đối lưu tự nhiên liên tục.

Quá trình này giúp nhiệt lượng được đưa từ thân bơm ra môi trường mà không cần sử dụng quạt làm mát.

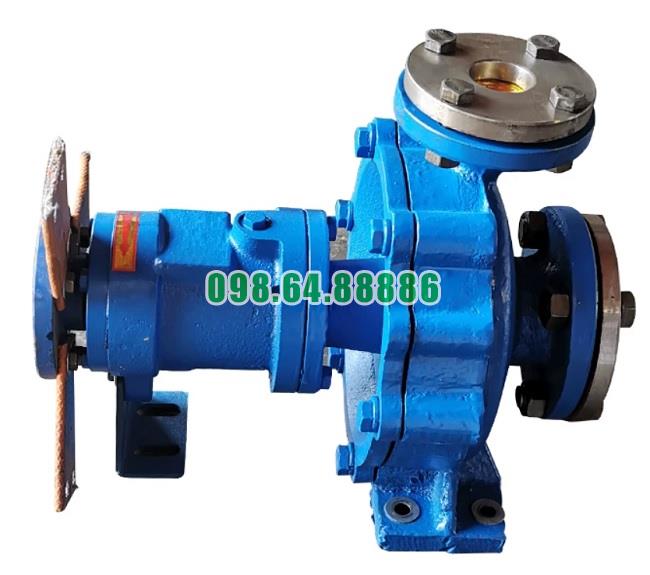

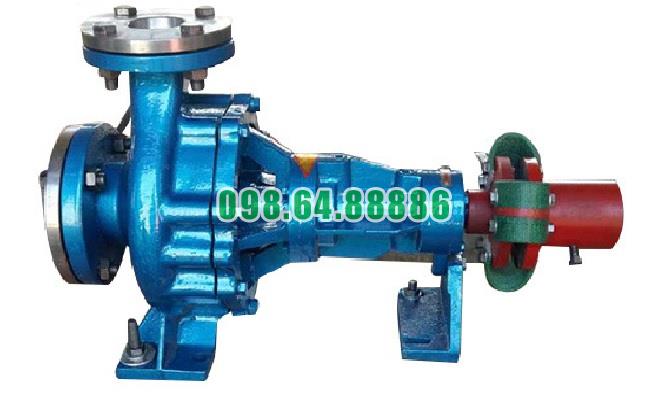

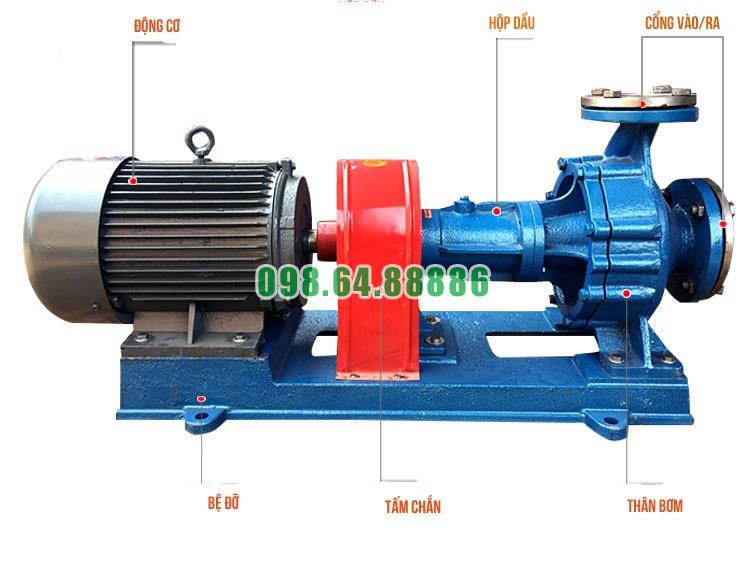

Kết cấu kéo dài hỗ trợ phân tán nhiệt

Khoảng cách giữa buồng bơm và hộp ổ trục tạo thêm bề mặt trao đổi nhiệt. Trong quá trình nhiệt truyền dọc theo thân và giá đỡ, một phần nhiệt được giải phóng ra không khí trước khi đến cụm ổ bi.

Nhờ đó, ổ bi và chất bôi trơn ít chịu ảnh hưởng trực tiếp từ nhiệt độ dầu nóng.

Giảm nguy cơ quá nhiệt cụm truyền động

Tản nhiệt tự nhiên giúp hạn chế nhiệt tích tụ tại ổ bi, trục và khớp nối. Điều này góp phần giảm suy giảm chất bôi trơn, hạn chế bó trục và duy trì khả năng quay ổn định của cụm rôto.

Điều kiện tản nhiệt hiệu quả

RY20-20-100 cần được lắp tại nơi thông thoáng và không che kín thân bơm. Bụi bẩn hoặc dầu bám trên bề mặt phải được vệ sinh định kỳ vì lớp bám dày có thể làm giảm khả năng truyền nhiệt ra không khí.

Nguyên lý tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-100 dựa trên quá trình dẫn nhiệt qua thân bơm và đối lưu với không khí xung quanh. Cơ chế này giúp bảo vệ ổ bi, giảm nguy cơ quá nhiệt và loại bỏ nhu cầu lắp đặt hệ thống nước làm mát riêng.

Bơm dầu truyền nhiệt RY20-20-100 hoạt động tối ưu với các loại dầu tải nhiệt chuyên dụng

Bơm dầu truyền nhiệt RY20-20-100 được thiết kế để tuần hoàn các loại dầu tải nhiệt chuyên dụng trong hệ thống gia nhiệt gián tiếp. Bơm vận hành hiệu quả nhất khi dầu sạch, không chứa hạt rắn, có tính ăn mòn yếu và độ nhớt phù hợp với nhiệt độ làm việc.

Phù hợp với dầu tải nhiệt khoáng và tổng hợp

RY20-20-100 có thể sử dụng trong hệ thống tuần hoàn dầu tải nhiệt gốc khoáng hoặc dầu tải nhiệt tổng hợp. Việc lựa chọn dầu cần căn cứ vào nhiệt độ vận hành, khả năng chống oxy hóa và yêu cầu truyền nhiệt của từng hệ thống.

Bơm không trực tiếp tạo nhiệt mà duy trì dòng dầu liên tục giữa bộ gia nhiệt và thiết bị sử dụng nhiệt.

Duy trì lưu lượng khi dầu đạt nhiệt độ làm việc

Khi dầu còn nguội, độ nhớt thường cao hơn, làm tăng tải lên động cơ và giảm khả năng lưu thông. Sau khi được gia nhiệt đúng quy trình, độ nhớt dầu giảm về mức phù hợp, giúp bánh công tác vận chuyển dầu ổn định hơn.

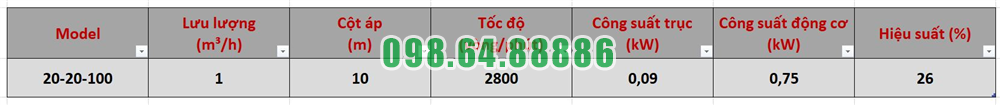

Tại điểm làm việc tiêu chuẩn, bơm đạt:

• Lưu lượng khoảng 1 m³/h.
• Cột áp khoảng 10 m.
• Tốc độ quay khoảng 2.800 vòng/phút.
• Công suất động cơ 0,75 kW.

Phù hợp với môi trường dầu nhiệt độ cao

Dòng bơm RY được thiết kế để vận chuyển dầu tải nhiệt có nhiệt độ cao, tối đa khoảng 350°C trong điều kiện phù hợp. Kết cấu tản nhiệt tự nhiên giúp hạn chế nhiệt truyền từ thân bơm sang ổ bi, phớt dầu và khớp nối.

Yêu cầu đối với dầu tải nhiệt

Để Bơm dầu truyền nhiệt RY20-20-100 hoạt động ổn định, dầu sử dụng cần đáp ứng các điều kiện chính:

• Không chứa cặn, hạt rắn hoặc tạp chất.
• Không có tính ăn mòn mạnh.
• Không bị đóng cốc hoặc phân hủy ở nhiệt độ vận hành.
• Có độ nhớt phù hợp với lưu lượng và công suất bơm.
• Tương thích với bộ chèn và các chi tiết tiếp xúc trong bơm.

Bơm dầu truyền nhiệt RY20-20-100 hoạt động tối ưu khi sử dụng dầu tải nhiệt chuyên dụng sạch, ổn định nhiệt và có độ nhớt phù hợp. Việc lựa chọn đúng loại dầu giúp bơm duy trì lưu lượng, giảm tải cho động cơ và bảo đảm quá trình tuần hoàn nhiệt diễn ra liên tục.
