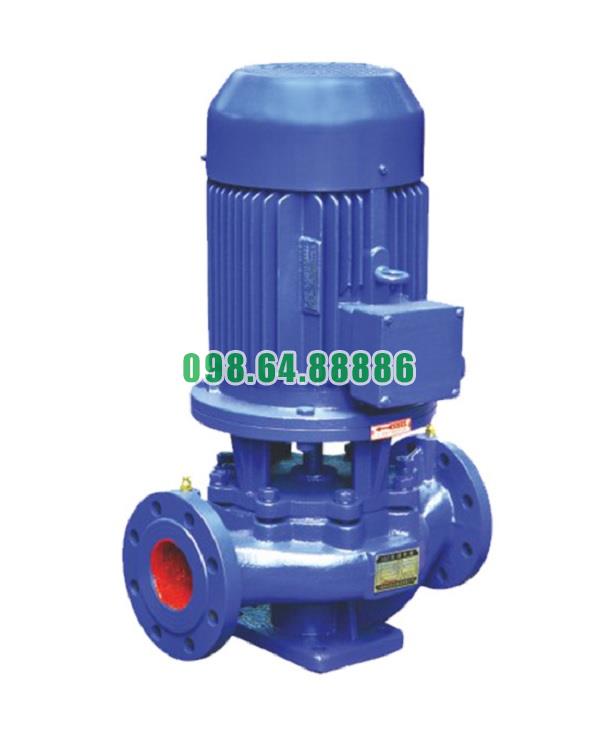

Máy bơm lùa, bơm đường ống, bơm booster inline ISG65-200A, IRG65-200A, 7.5kw, 6.5L/s

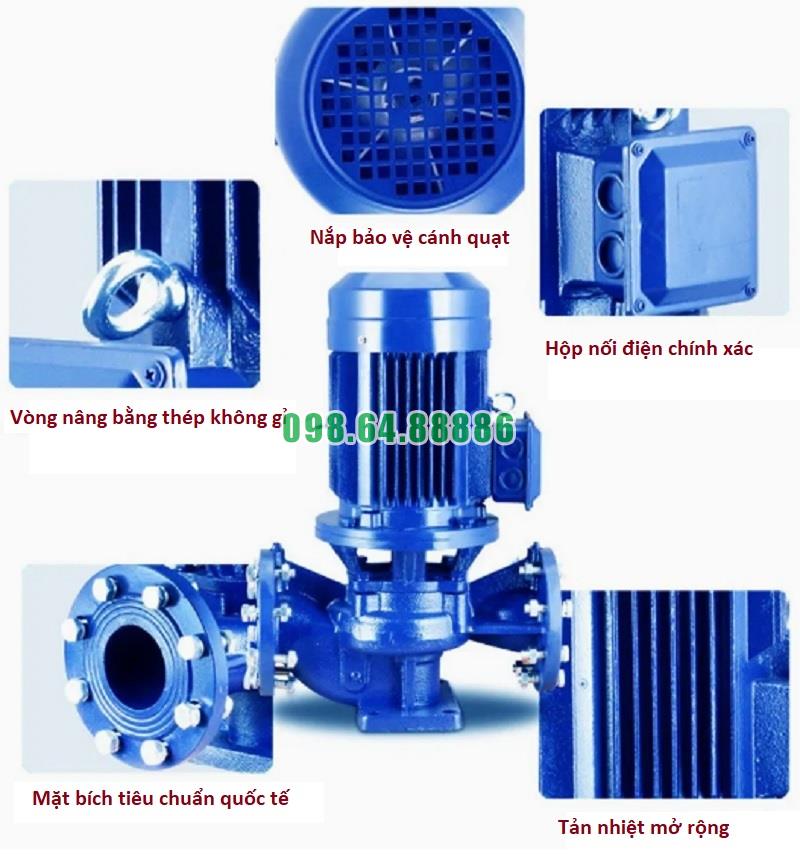

Thiết kế an toàn của Bơm lùa model ISG65-200A, IRG65-200A

Thân bơm chắc chắn, chịu áp cao

Thân bơm được chế tạo từ gang cầu FCD hoặc inox 304, có khả năng chịu áp lực làm việc đến 1.6 MPa, giúp bơm hoạt động an toàn trong hệ thống áp suất cao mà không lo nứt vỡ hay biến dạng. Bề mặt được sơn phủ epoxy chống ăn mòn, giúp ngăn chặn ảnh hưởng của nước nhiễm phèn, độ ẩm cao và hơi hóa chất nhẹ.

Trục bơm đồng tâm – giảm lệch trục và va đập

Trục động cơ và trục cánh bơm được thiết kế đồng tâm tuyệt đối, giúp:

• Truyền động chính xác, giảm rung lắc và mài mòn cơ khí

• Tránh lệch trục, vốn là nguyên nhân gây hư hỏng phớt và ổ bi

• Đảm bảo hoạt động ổn định trong thời gian dài, kể cả khi làm việc liên tục

Phớt cơ khí kín khít – chống rò rỉ hiệu quả

Bơm được trang bị phớt cơ khí làm từ silicon carbide hoặc graphite – ceramic, có khả năng:

• Ngăn rò rỉ chất lỏng ra ngoài tại vị trí trục quay

• Chịu được nhiệt độ cao đến 120°C (đối với IRG), áp lực lớn, tốc độ quay cao

• Hạn chế sự tiếp xúc giữa chất lỏng và môi trường bên ngoài, đảm bảo an toàn cho người sử dụng và thiết bị xung quanh

Động cơ cách điện tốt, chống nước và bụi

Động cơ được thiết kế đạt chuẩn IP55 hoặc IP65, với các tính năng an toàn gồm:

• Chống bụi hoàn toàn

• Ngăn nước bắn từ mọi hướng, đảm bảo an toàn khi vận hành ngoài trời hoặc nơi ẩm ướt

• Lớp cách điện F hoặc H, giúp động cơ không bị chập cháy trong điều kiện tải cao hoặc nhiệt độ môi trường khắc nghiệt

Vận hành êm – giảm nguy cơ sự cố cơ học

Cánh bơm được cân bằng động chính xác, giúp máy chạy êm, giảm rung và hạn chế phát sinh tiếng ồn lớn. Đây là yếu tố quan trọng để bảo vệ:

• Các linh kiện cơ khí bên trong bơm

• Kết cấu sàn, đường ống, trạm bơm không bị rung nứt

• Sức khỏe người vận hành trong môi trường cần yên tĩnh

An toàn khi lắp đặt và bảo trì

• Thiết kế inline, dạng thẳng đứng, giúp lắp trực tiếp vào đường ống, hạn chế phải thao tác trên cao hoặc xử lý hệ thống phức tạp

• Các chi tiết như phớt, cánh, ổ trục có thể tháo rời từng phần, không cần gỡ toàn bộ cụm bơm, giảm nguy cơ tai nạn khi bảo trì

• Chân đế đúc nguyên khối, có lỗ bắt bulông chắc chắn, đảm bảo bơm đứng vững và không bị nghiêng, đổ

Tùy chọn bảo vệ quá tải và chống cháy nổ

• Có thể tích hợp thêm cảm biến nhiệt, rơ-le bảo vệ quá tải, cảm biến áp lực để ngắt bơm khi có sự cố bất thường

• Trong môi trường dễ cháy nổ, bơm có thể sử dụng động cơ đạt chuẩn chống cháy nổ (Ex d) theo yêu cầu của công trình

Thiết kế an toàn của bơm lùa ISG65-200A và IRG65-200A thể hiện rõ qua từng chi tiết cấu trúc: từ thân bơm, trục, phớt, motor đến kết cấu lắp đặt. Nhờ các yếu tố như vật liệu bền chắc, phớt kín, cách điện tốt, vận hành êm và tích hợp thiết bị bảo vệ, dòng bơm này đảm bảo hoạt động ổn định, an toàn cho người sử dụng và toàn hệ thống kỹ thuật, kể cả trong môi trường làm việc liên tục hoặc khắc nghiệt. Đây là lựa chọn lý tưởng cho các công trình cần độ tin cậy và an toàn cao trong cấp nước, tăng áp và tuần hoàn nhiệt

Cơ chế bơm nước của Bơm lùa model ISG65-200A, IRG65-200A

Nguyên lý hoạt động cơ bản

Bơm ISG65-200A và IRG65-200A là dòng bơm ly tâm trục đứng đồng trục hoạt động dựa trên nguyên lý tạo lực ly tâm để chuyển đổi năng lượng cơ học từ động cơ thành động năng và áp lực dòng chảy của chất lỏng

Khi động cơ điện hoạt động trục bơm được truyền động trực tiếp quay làm cho cánh bơm gắn trên trục cũng quay theo. Dòng chất lỏng đi vào tâm cánh bơm sẽ bị lực ly tâm đẩy văng ra phía ngoài mép cánh với tốc độ cao. Quá trình này tạo ra vùng chân không tạm thời tại tâm cánh bơm khiến nước liên tục bị hút vào bơm

Khi chất lỏng rời khỏi mép cánh bơm nó đi vào buồng xoắn (volute) hoặc vỏ bơm nơi tiết diện tăng dần làm vận tốc dòng chảy giảm xuống và đồng thời áp suất tăng lên. Đây chính là cơ chế tăng áp của bơm

Quá trình hút nước

Để bắt đầu hoạt động bơm cần có nước mồi bên trong buồng bơm vì đây là bơm ly tâm không có khả năng tự hút khô. Khi trục quay tạo chân không ở vùng trung tâm cánh nước từ bể chứa bên ngoài sẽ bị hút vào qua cửa hút. Quá trình hút này chỉ hiệu quả khi độ cao hút không vượt quá giới hạn cho phép (thường dưới 4 mét)

Quá trình đẩy nước

Sau khi nước được hút vào và tăng tốc bởi cánh bơm nó được đẩy ra ngoài qua cửa xả với áp lực lớn hơn. Cửa xả được thiết kế nằm cùng trục với cửa hút giúp giảm thất thoát thủy lực và tổn hao ma sát trên đường ống. Đường ống xả có thể được nối trực tiếp lên các tầng cao hoặc bể chứa theo nhu cầu hệ thống

Vai trò của các bộ phận trong cơ chế bơm

Cánh bơm đóng vai trò là thành phần tạo lực đẩy chính. Cánh được thiết kế dạng kín giúp đạt hiệu suất cao và ổn định

Trục bơm truyền động trực tiếp từ động cơ đến cánh đảm bảo độ đồng tâm chính xác giảm rung lắc và hao mòn

Vỏ bơm bao quanh toàn bộ cụm quay giúp định hướng dòng chảy và tăng áp khi chất lỏng thoát ra

Phớt cơ khí làm nhiệm vụ làm kín ngăn nước rò rỉ ra ngoài khi trục quay. Nếu phớt rò rỉ bơm sẽ giảm hiệu quả và gây nguy cơ cháy động cơ

Ưu điểm cơ chế hoạt động

Bơm hoạt động liên tục và ổn định trong dải lưu lượng trung bình đến lớn
Áp suất đầu ra cao phù hợp với các hệ thống tăng áp tầng cao hoặc đường ống dài
Vận hành êm nhờ trục quay được cân bằng và động cơ chất lượng cao
Dễ dàng kết hợp với hệ thống điều khiển tự động nhờ cơ chế thủy lực rõ ràng và ổn định

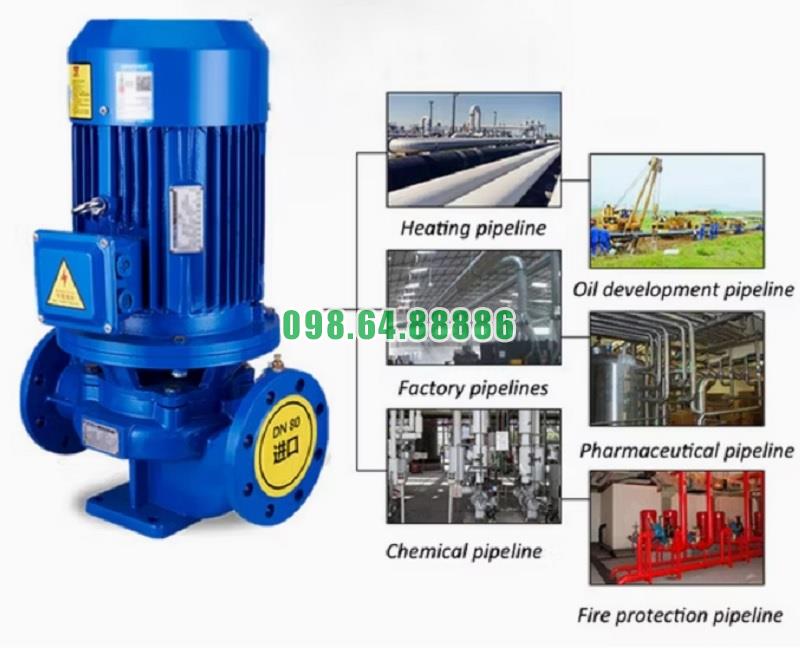

Cơ chế bơm nước của model ISG65-200A IRG65-200A là sự kết hợp tối ưu giữa nguyên lý ly tâm cổ điển và thiết kế đồng trục hiện đại. Thiết bị tạo ra dòng nước liên tục có áp lực ổn định phù hợp với hệ thống cấp nước sinh hoạt tăng áp phòng cháy và tuần hoàn kỹ thuật. Việc hiểu rõ cơ chế này giúp người vận hành kiểm soát tốt hiệu suất và phát hiện sớm sự cố trong hệ thống

Thông số kỹ thuật và kích thước bơm model ISG65-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200A

Đường cong hiệu suất bơm model ISG65-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200A

Phụ kiện và kích thước lắp đặt bơm model ISG65-200A

Phương thức lắp đặt bơm model ISG65-200A
