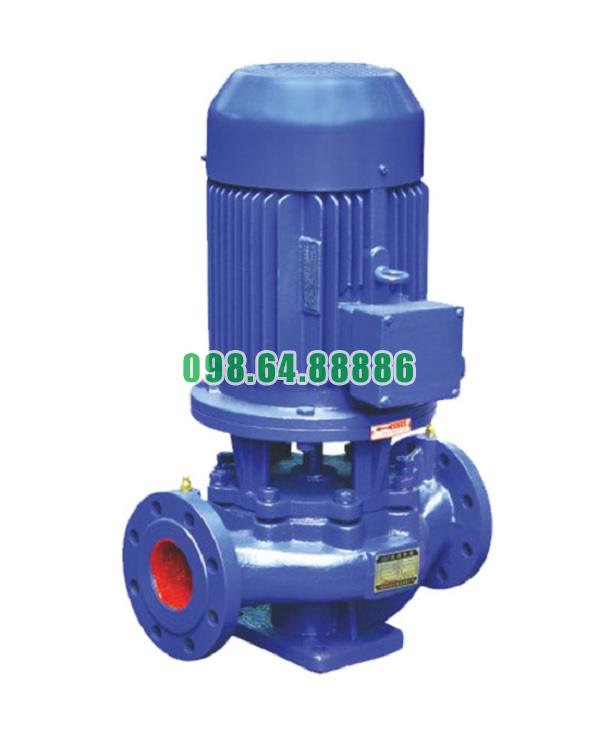

Máy bơm lùa trục đứng, bơm booster inline ISG100-250, IRG100-250 11kw, 100m3, 20m

Nguyên lý hoạt động của phớt cơ khí trong bơm lùa trục đứng ISG100-250, IRG100-250

Chức năng của phớt cơ khí

Phớt cơ khí là bộ phận làm kín quan trọng trong bơm lùa trục đứng ISG100-250, IRG100-250, giúp ngăn không cho chất lỏng rò rỉ ra ngoài theo trục quay của bơm. Đồng thời, phớt còn đảm bảo duy trì áp lực ổn định trong buồng bơm, bảo vệ trục và vòng bi khỏi tác động của chất lỏng.

Cấu tạo cơ bản

Một bộ phớt cơ khí điển hình thường gồm:

• Mặt động (Rotary face): gắn trên trục, quay cùng với trục bơm.

• Mặt tĩnh (Stationary seat): cố định trên thân bơm.

• Lò xo hoặc cụm lò xo: tạo lực ép giữ hai mặt phớt tiếp xúc chặt với nhau.

• Vòng làm kín phụ (Secondary seals): O-ring, gioăng Viton/EPDM/PTFE giúp kín khít quanh trục và vỏ bơm.

• Bộ phận giữ (Retainer): cố định cụm phớt trên trục.

Nguyên lý làm việc

Khi bơm vận hành:

1. Trục bơm quay kéo theo mặt động quay.

2. Lò xo và áp lực chất lỏng ép mặt động tiếp xúc chặt với mặt tĩnh, tạo ra một bề mặt kín khít.

3. Giữa hai mặt phớt luôn tồn tại một lớp màng chất lỏng siêu mỏng (kích thước micromet). Lớp màng này có tác dụng bôi trơn, làm mát và giảm ma sát.

4. Khi áp suất trong buồng bơm tăng, lực ép từ chất lỏng càng làm cho hai mặt phớt khít chặt hơn, giúp chống rò rỉ hiệu quả.

Đặc điểm theo từng model

• ISG100-250: thường dùng phớt Carbon – SiC, thích hợp cho nước sạch, nước lạnh, giúp vận hành êm ái, độ bền cao.

• IRG100-250: sử dụng phớt SiC – SiC hoặc Tungsten Carbide – SiC, chịu được nhiệt độ cao (120–160°C) và áp lực lớn, đảm bảo kín khít trong môi trường nước nóng.

Ưu điểm của phớt cơ khí

• Ngăn rò rỉ hiệu quả, duy trì áp lực ổn định.

• Ma sát thấp, giảm hao mòn và tiếng ồn khi bơm chạy.

• Tuổi thọ cao, ít cần thay thế nếu nước bơm sạch và bảo dưỡng đúng cách.

• Dễ dàng tháo lắp, kiểm tra hoặc thay mới mà không cần tháo rời toàn bộ bơm.

Nguyên lý hoạt động của phớt cơ khí trong bơm lùa trục đứng ISG100-250, IRG100-250 dựa trên sự tiếp xúc khít giữa mặt động và mặt tĩnh, kết hợp với lớp màng chất lỏng bôi trơn để chống rò rỉ. Nhờ thiết kế và vật liệu tối ưu, phớt cơ khí đảm bảo cho bơm vận hành ổn định, an toàn và bền bỉ trong cả môi trường nước lạnh lẫn nước nóng công nghiệp.

Ứng dụng cấp nước sạch và hệ thống HVAC của bơm lùa trục đứng model ISG100-250, IRG100-250

1. Ứng dụng trong hệ thống cấp nước sạch

Bơm lùa trục đứng ISG100-250, IRG100-250 được thiết kế với khả năng tạo cột áp lớn, lưu lượng ổn định, rất phù hợp cho các hệ thống cấp nước sạch.

• Cấp nước đô thị và khu dân cư: Bơm vận hành liên tục để đưa nước từ trạm xử lý về các bể chứa trung gian hoặc trực tiếp vào mạng lưới phân phối.

• Tòa nhà cao tầng, chung cư, bệnh viện, trường học: Đảm bảo áp lực đủ mạnh để đưa nước lên các tầng cao, phục vụ sinh hoạt và nhu cầu sản xuất.

• Nhà máy xử lý nước sạch: Bơm được dùng ở khâu bơm trung chuyển và bơm tăng áp, đảm bảo nước sau xử lý đạt áp suất tiêu chuẩn trước khi phân phối.

• Ứng dụng công nghiệp nhẹ: Các xưởng chế biến thực phẩm, đồ uống, dược phẩm cần nguồn nước sạch ổn định, liên tục và an toàn vệ sinh.

Nhờ thiết kế trục đứng nhỏ gọn, bơm có thể đặt tại các phòng máy hẹp trong đô thị, giúp tiết kiệm diện tích lắp đặt nhưng vẫn đảm bảo hiệu quả cấp nước.

2. Ứng dụng trong hệ thống HVAC (Heating – Ventilation – Air Conditioning)

Bơm ISG100-250, IRG100-250 đóng vai trò quan trọng trong việc vận hành các hệ thống HVAC của tòa nhà, trung tâm thương mại và nhà máy:

• Tuần hoàn nước lạnh (Chilled Water): Bơm vận chuyển nước lạnh từ chiller đến các dàn lạnh AHU/FCU, giúp làm mát không gian trong cao ốc, khách sạn hoặc trung tâm dữ liệu.

• Tuần hoàn nước nóng (Hot Water): Trong mùa đông hoặc hệ thống sưởi, bơm duy trì dòng nước nóng lưu thông trong đường ống, bảo đảm nhiệt độ phòng theo yêu cầu.

• Nước giải nhiệt tháp (Cooling Tower Water): Bơm đưa nước qua tháp giải nhiệt, duy trì hoạt động ổn định cho chiller, máy nén khí, và các thiết bị sinh nhiệt lớn.

• Ứng dụng trong công nghiệp: Hệ thống HVAC của nhà máy điện tử, dệt may, hóa chất đòi hỏi nhiệt độ và độ ẩm chính xác. Bơm ISG/IRG vận hành êm, ổn định, giúp duy trì môi trường sản xuất tối ưu.

3. Lợi ích mang lại

• Hiệu suất vận hành cao: Giảm điện năng tiêu thụ cho hệ thống cấp nước và HVAC.

• Độ tin cậy cao: Thiết kế trục đứng, cân bằng động tốt, hạn chế rung lắc, thích hợp cho vận hành 24/7.

• Tiết kiệm không gian: Kích thước gọn, phù hợp lắp đặt trong phòng kỹ thuật hẹp.

• Ứng dụng linh hoạt: Một dòng bơm có thể đáp ứng cả cấp nước sạch và tuần hoàn HVAC, giúp tối ưu chi phí đầu tư.

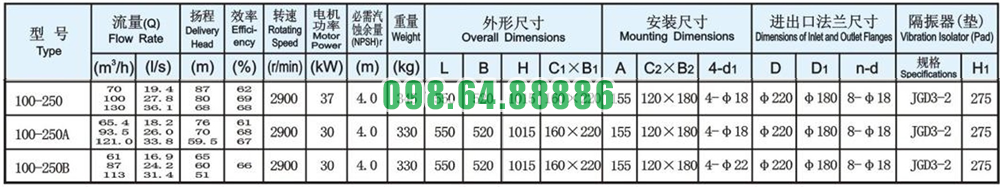

Thông số kỹ thuật và kích thước bơm model ISG100-250

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-250

Đường cong hiệu suất bơm model ISG100-250

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-250

Phụ kiện và kích thước lắp đặt bơm model ISG100-250

Phương thức lắp đặt bơm model ISG100-250
