Bơm dầu truyền nhiệt RY80-50-250B thuộc dòng bơm chuyên dùng để vận chuyển và tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Thiết kế của bơm hướng đến điều kiện làm việc với môi chất có nhiệt độ cao, ít ăn mòn và không chứa hạt rắn.
Bơm sử dụng kết cấu ly tâm trục ngang, gồm thân bơm, bánh công tác, trục bơm, cụm ổ bi và bộ làm kín.
Các bộ phận được bố trí theo hướng hạn chế ảnh hưởng của nhiệt độ cao lên cụm truyền động và ổ trục, giúp bơm duy trì trạng thái làm việc ổn định khi tuần hoàn dầu nóng.
Khu vực trục bơm được bố trí bộ chèn làm kín kết hợp phớt dầu chịu nhiệt.
Cấu tạo này giúp hạn chế dầu nóng rò rỉ ra ngoài trong quá trình vận hành, đồng thời hỗ trợ bảo vệ cụm ổ trục khỏi tác động trực tiếp của môi chất nhiệt độ cao.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước.
Thiết kế này giúp giảm thiết bị phụ trợ, làm kết cấu bơm gọn hơn và phù hợp với nhiều hệ thống dầu tải nhiệt trong công nghiệp.
Bơm dầu truyền nhiệt RY80-50-250B có thể đảm nhiệm việc đưa dầu nóng từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt và đưa dầu quay trở lại hệ thống.
Khả năng tuần hoàn liên tục giúp duy trì dòng dầu ổn định, hỗ trợ quá trình truyền nhiệt trong các dây chuyền cần làm việc trong thời gian dài.
Khi khởi động với môi chất nhiệt độ cao, bơm cần được gia nhiệt sơ bộ để giảm chênh lệch nhiệt độ giữa dầu và thân bơm.
Việc gia nhiệt từ từ giúp hạn chế ảnh hưởng của giãn nở nhiệt lên các chi tiết cơ khí, đồng thời hỗ trợ bơm vận hành ổn định hơn.
Bơm dầu truyền nhiệt RY80-50-250B được thiết kế cho môi chất dầu nóng nhờ kết cấu ly tâm trục ngang, bộ làm kín chịu nhiệt, cụm ổ trục riêng và cơ chế tản nhiệt tự nhiên.
Những đặc điểm này giúp bơm phù hợp với các hệ thống tuần hoàn dầu tải nhiệt trong dây chuyền gia nhiệt công nghiệp.
Cấu tạo khớp nối truyền động của Bơm dầu truyền nhiệt RY80-50-250B được thiết kế để truyền mô-men từ động cơ sang trục bơm, giúp bánh công tác quay và duy trì quá trình tuần hoàn dầu nóng trong hệ thống.
Bơm sử dụng khớp nối mềm kiểu ba chấu. Cấu tạo này gồm hai nửa khớp nối lắp lần lượt trên trục động cơ và trục bơm, giữa hai phần có chi tiết đàn hồi để truyền lực.
Thiết kế ba chấu giúp việc truyền mô-men diễn ra ổn định và phù hợp với chế độ làm việc liên tục của bơm dầu truyền nhiệt.
Phần đàn hồi nằm giữa các chấu có nhiệm vụ tiếp nhận và truyền lực từ động cơ sang bơm. Đồng thời, bộ phận này hỗ trợ giảm rung và hạn chế tác động của các sai lệch nhỏ giữa hai trục.
Nhờ đó, hệ truyền động làm việc êm hơn và giảm ảnh hưởng trực tiếp lên trục bơm, ổ bi và động cơ.
Một nửa khớp nối được lắp trên đầu trục động cơ, nửa còn lại lắp trên đầu trục bơm. Khi động cơ quay, mô-men được truyền qua khớp nối mềm đến trục bơm và bánh công tác.
Quá trình này tạo ra chuyển động quay cần thiết để bơm hút và đẩy dầu truyền nhiệt.
Khớp nối mềm có khả năng bù một phần sai lệch nhỏ, nhưng không thay thế cho việc căn chỉnh chính xác. Trục động cơ và trục bơm vẫn cần được đặt đồng tâm để hạn chế rung, mài mòn và phát nhiệt khi vận hành.
Cấu tạo khớp nối ba chấu tương đối đơn giản, thuận tiện khi kiểm tra hoặc tháo lắp. Khi bảo dưỡng, cần kiểm tra tình trạng phần đàn hồi, độ mòn của các chấu và độ đồng tâm của hai trục.
Cấu tạo khớp nối truyền động của Bơm dầu truyền nhiệt RY80-50-250B gồm hai nửa khớp nối và bộ phận đàn hồi kiểu ba chấu, có nhiệm vụ truyền mô-men từ động cơ sang trục bơm.
Thiết kế này giúp truyền động ổn định, hỗ trợ giảm rung và thuận tiện cho công tác căn chỉnh, bảo dưỡng trong hệ thống dầu tải nhiệt.

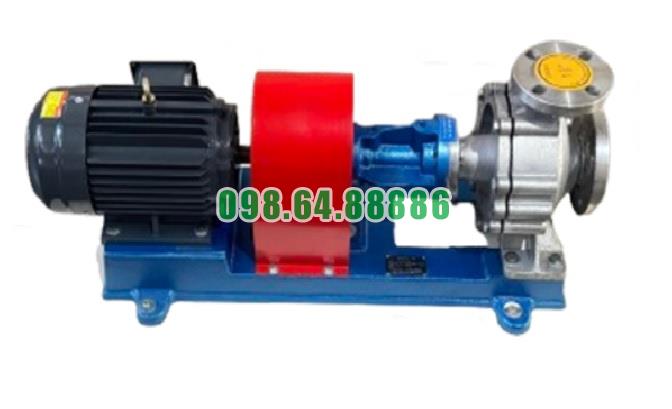

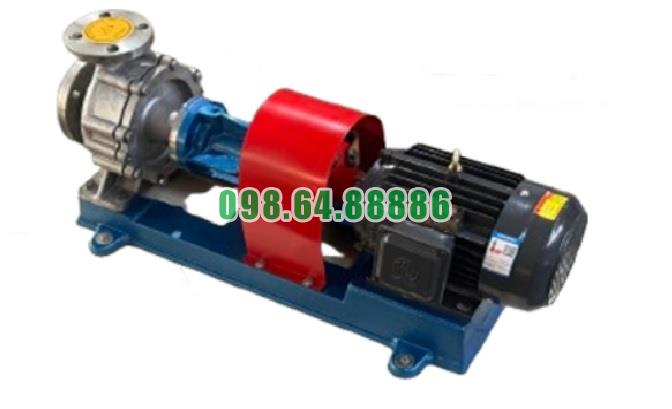

Bơm tuần hoàn dầu nóng RY100-65-200B 90 m3/h, 65 m, 30 kW, 2900 vòng/phút
