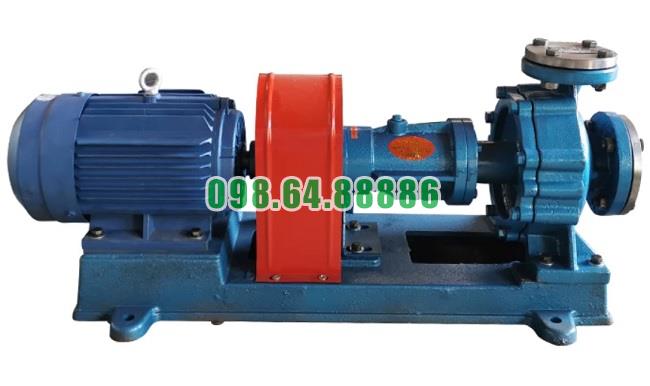

Bơm truyền dầu nhiệt RY65-40-250A lưu lượng 20 m3/h, công suất 7.5 kW, cột áp 51 m

Chu trình luân chuyển dầu tải nhiệt khép kín qua Bơm dầu truyền nhiệt RY65-40-250A

Chu trình luân chuyển dầu tải nhiệt khép kín qua Bơm dầu truyền nhiệt RY65-40-250A là quá trình dầu nóng được hút vào bơm, tăng năng lượng tại bánh công tác, đẩy đến thiết bị sử dụng nhiệt rồi quay trở lại bơm để tiếp tục tuần hoàn. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A giữ vai trò duy trì dòng dầu liên tục trong hệ thống gia nhiệt.

Dầu tải nhiệt từ đường hồi đi vào cửa hút

Sau khi đi qua các thiết bị sử dụng nhiệt, dầu tải nhiệt theo đường hồi trở về phía hút của bơm.

RY65-40-250A có cửa hút danh nghĩa 65 mm, bố trí theo hướng trục. Dòng dầu từ đường hồi đi trực tiếp vào khu vực tâm bánh công tác để bắt đầu một chu trình tuần hoàn mới.

Để quá trình này ổn định, thân bơm phải luôn được mồi đầy môi chất và không được để không khí tích tụ trong đường hút.

Bánh công tác truyền năng lượng cho dầu

Khi động cơ hoạt động, trục bơm quay với tốc độ 2.900 vòng/phút và dẫn động bánh công tác.

Dầu tải nhiệt đi vào tâm bánh công tác, sau đó được gia tốc ra phía ngoài nhờ chuyển động quay. Đây là giai đoạn bơm truyền năng lượng cơ học sang dòng dầu, tạo điều kiện để môi chất tiếp tục lưu chuyển qua toàn bộ hệ thống.

Tại điểm làm việc đã xác định, RY65-40-250A duy trì lưu lượng 20 m³/h và cột áp 51 m.

Dầu được đẩy ra cửa xả

Sau khi nhận năng lượng từ bánh công tác, dầu di chuyển qua thân bơm đến cửa xả.

RY65-40-250A có cửa xả danh nghĩa 40 mm, bố trí hướng tâm theo phương thẳng đứng. Từ đây, dầu được đưa vào đường ống đẩy với năng lượng đủ để vượt qua trở lực của hệ thống.

Cột áp 51 m có vai trò quan trọng trong việc giúp dòng dầu đi qua đường ống, van và các thiết bị trao đổi nhiệt.

Dầu nóng đi tới thiết bị sử dụng nhiệt

Từ cửa xả của bơm, dầu tải nhiệt tiếp tục di chuyển tới khu vực cần gia nhiệt.

Tại thiết bị sử dụng nhiệt, dầu truyền một phần nhiệt năng cho quá trình sản xuất. Sau quá trình trao đổi nhiệt, dầu không bị thải bỏ mà tiếp tục được dẫn về hệ thống để tái tuần hoàn.

Đây chính là đặc điểm cốt lõi của chu trình dầu tải nhiệt khép kín.

Dầu quay trở lại Bơm dầu truyền nhiệt RY65-40-250A

Sau khi đi qua thiết bị trao đổi nhiệt, dầu theo đường hồi trở lại cửa hút của RY65-40-250A.

Chu trình tiếp tục lặp lại theo trình tự:

Đường hồi → cửa hút 65 mm → bánh công tác → cửa xả 40 mm → thiết bị sử dụng nhiệt → đường hồi → bơm.

Quá trình này diễn ra liên tục trong suốt thời gian hệ thống gia nhiệt hoạt động.

Vai trò của RY65-40-250A trong chu trình khép kín

Bơm dầu truyền nhiệt RY65-40-250A không trực tiếp tạo ra nhiệt mà đảm nhiệm nhiệm vụ tạo chuyển động cho dầu tải nhiệt.

Bơm duy trì lưu lượng cần thiết và tạo cột áp để dầu có thể tuần hoàn liên tục qua hệ thống. Nếu dòng tuần hoàn bị suy giảm, khả năng vận chuyển nhiệt tới thiết bị sử dụng cũng bị ảnh hưởng.

Vì vậy, sự ổn định của bơm có liên quan trực tiếp đến tính liên tục của toàn bộ chu trình gia nhiệt.

Duy trì lưu lượng phù hợp

RY65-40-250A cần hoạt động trong vùng lưu lượng phù hợp. Không nên để bơm vận hành ở mức nhỏ hơn 30% lưu lượng thiết kế.

Nếu hệ thống cần giảm lưu lượng trong thời gian dài, nên bố trí đường hồi hoặc bypass để vẫn duy trì dòng dầu tối thiểu qua bơm.

Gia nhiệt trước khi thiết lập chu trình dầu nóng

Khi hệ thống bắt đầu làm việc với dầu nóng, thân bơm phải được gia nhiệt từ từ trước khi chuyển sang chế độ tuần hoàn chính thức.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Điều này giúp các chi tiết thích nghi với nhiệt độ và hỗ trợ chu trình tuần hoàn diễn ra ổn định.

Lợi ích của chu trình dầu tải nhiệt khép kín

Chu trình khép kín giúp dầu tải nhiệt liên tục được tái sử dụng để vận chuyển nhiệt giữa nguồn gia nhiệt và thiết bị công nghệ.

RY65-40-250A giữ dòng dầu chuyển động liên tục, giúp hạn chế tình trạng gián đoạn quá trình truyền nhiệt và duy trì khả năng cung cấp nhiệt cho hệ thống.

Với cấu hình 20 m³/h – 51 m – 2.900 vòng/phút – 7,5 kW, bơm phù hợp với hệ thống có điểm làm việc tương ứng và cần tuần hoàn dầu tải nhiệt ổn định.

Chu trình luân chuyển dầu tải nhiệt khép kín qua Bơm dầu truyền nhiệt RY65-40-250A diễn ra liên tục từ cửa hút, qua bánh công tác, cửa xả, thiết bị sử dụng nhiệt rồi quay trở lại bơm.

Trong chu trình này, RY65-40-250A có nhiệm vụ tạo và duy trì dòng dầu với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW. Nhờ đó, dầu tải nhiệt được tuần hoàn liên tục trong hệ thống, góp phần duy trì quá trình gia nhiệt ổn định và khép kín.
