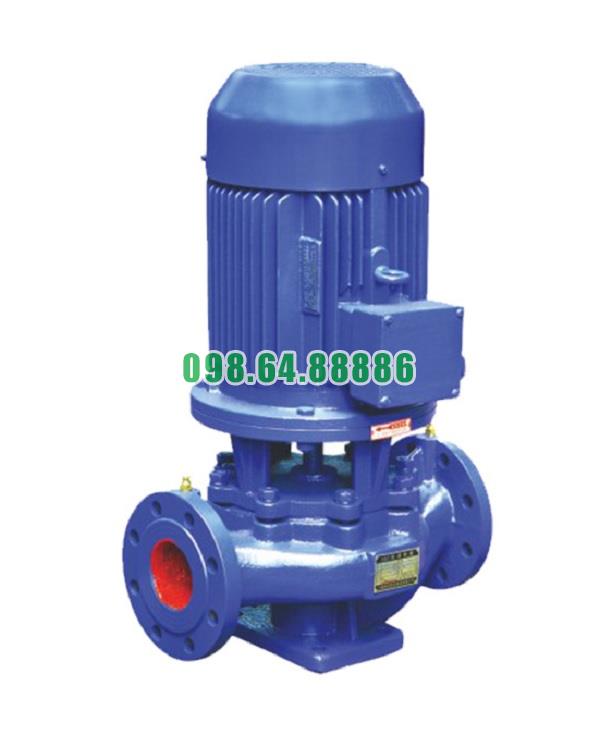

Bơm lùa trục đứng model ISG32-160A và IRG32-160A là loại bơm ly tâm đơn tầng cánh, được thiết kế theo kiểu trục đứng thẳng hàng với đường ống (inline), tối ưu cho các hệ thống cấp nước, tuần hoàn và tăng áp. Các bộ phận cấu thành bơm đều đảm nhiệm một vai trò nhất định để đảm bảo hiệu quả vận hành, độ bền và an toàn.
Là bộ phận bao quanh toàn bộ buồng bơm, có nhiệm vụ:
Chịu áp lực thủy lực sinh ra trong quá trình làm việc
Định hình và bảo vệ các bộ phận bên trong
Dẫn hướng dòng chảy từ đầu hút sang đầu xả
Đúc từ gang xám hoặc inox 304 tùy theo ứng dụng
Có mặt bích đầu vào – đầu ra thẳng hàng, dễ nối ống
Kết cấu dạng ống thẳng, tiết kiệm diện tích lắp đặt
Truyền năng lượng cơ học từ trục quay thành động năng và áp suất của nước
Tạo lực ly tâm đẩy nước từ tâm ra mép ngoài
Là cánh kín, đúc bằng đồng hoặc inox chống mài mòn
Thiết kế theo nguyên lý thủy lực học, cân bằng lực tác động hai bên
Truyền chuyển động từ động cơ đến cánh bơm
Giữ vai trò chính trong cân bằng quay, giảm rung và sai lệch tâm
Làm từ thép không gỉ SUS304 hoặc thép hợp kim 2Cr13
Gia công chính xác, lắp cố định bằng then và vòng chặn
Ngăn rò rỉ nước giữa trục quay và thân bơm
Đảm bảo buồng bơm kín hoàn toàn trong quá trình hoạt động
Gồm hai mặt tiếp xúc: mặt tĩnh (gắn vào thân) và mặt quay (gắn vào trục)
Chất liệu phổ biến: graphite – ceramic, silicon carbide, chịu nhiệt và mài mòn
Đỡ trục bơm và động cơ, giúp quay trơn tru và giảm ma sát
Hạn chế rung động và tiếng ồn
Dạng vòng bi bi thép có bôi trơn bằng mỡ chịu nhiệt
Được lắp trong ổ chứa có nắp đậy bảo vệ khỏi bụi và nước
Nâng đỡ toàn bộ thân bơm và động cơ
Cố định bơm chắc chắn trên nền hoặc bệ móng
Đúc gang hoặc thép, có lỗ bắt bu-lông
Thiết kế dạng phẳng, chịu lực tốt, dễ cân chỉnh khi lắp đặt
Cung cấp năng lượng cơ học để quay trục bơm
Đảm bảo tốc độ quay ổn định (2900 vòng/phút), duy trì cột áp và lưu lượng định mức
Công suất 1.5kW, sử dụng điện áp 3 pha hoặc 1 pha tùy phiên bản
Cấp bảo vệ IP55, cách điện cấp F, phù hợp môi trường ẩm ướt
Nối động cơ và trục bơm trong các model thiết kế rời trục
Giảm dao động xoắn, cân bằng lực quay
Dạng khớp mềm hoặc khớp đàn hồi cao su – kim loại
Dễ tháo lắp khi cần bảo trì
Dẫn nước vào và ra khỏi buồng bơm
Tạo điều kiện thuận lợi cho dòng chảy đều và ổn định
Bố trí inline (thẳng hàng), có mặt bích tiêu chuẩn
Gắn van 1 chiều, van khóa dễ dàng nếu cần
Cấu tạo của bơm lùa trục đứng ISG32-160A và IRG32-160A gồm nhiều bộ phận phối hợp chặt chẽ, trong đó mỗi chi tiết đều đóng vai trò thiết yếu cho hiệu quả vận hành tổng thể. Việc hiểu rõ chức năng của từng thành phần giúp người sử dụng lắp đặt chính xác, vận hành an toàn và bảo dưỡng hiệu quả, từ đó nâng cao tuổi thọ và tiết kiệm chi phí vận hành cho hệ thống.
Bơm lùa trục đứng model ISG32-160A và IRG32-160A là dòng bơm ly tâm thiết kế trục thẳng đứng, cấu tạo liền khối với động cơ, tốc độ quay định danh 2900 vòng/phút. Hai model này được sử dụng rộng rãi trong hệ thống cấp nước sinh hoạt, nước nóng, hệ thống tuần hoàn điều hòa không khí và ứng dụng công nghiệp nhờ thiết kế nhỏ gọn, lưu lượng ổn định và áp lực cao. Để bơm vận hành hiệu quả, cần hiểu rõ nguyên lý hoạt động kết hợp với điều kiện lắp đặt và vận hành đúng kỹ thuật.
Khi động cơ quay với tốc độ 2900 vòng/phút, trục bơm sẽ truyền chuyển động trực tiếp đến cánh bơm. Cánh bơm quay tạo ra lực ly tâm làm chất lỏng trong buồng bơm bị đẩy văng từ tâm cánh ra mép ngoài. Nhờ đó, nước được hút từ đầu vào và đẩy ra đầu xả với áp suất cao. Đây chính là nguyên lý hoạt động chính của bơm ly tâm.
Kết cấu cánh bơm của ISG32-160A và IRG32-160A được thiết kế tối ưu hóa dòng chảy, giúp lưu lượng ổn định ngay cả khi áp lực hệ thống biến đổi nhẹ. Điều này đặc biệt phù hợp với các hệ thống cấp nước có nhu cầu thay đổi liên tục theo giờ cao điểm hoặc lưu lượng tuần hoàn trong hệ thống HVAC.
Bơm cần được đặt thẳng đứng, cố định trên nền cứng, không nghiêng, không rung. Đường ống hút phải kín khí tuyệt đối và ngắn nhất có thể để hạn chế tổn thất hút. Ở đầu hút và đầu xả nên lắp thêm van một chiều, van khóa và khớp nối mềm để đảm bảo an toàn và tiện bảo trì.
Mỗi bơm có một dải hiệu suất tối ưu – điểm mà tại đó bơm tiêu thụ ít năng lượng nhất nhưng vẫn đạt được áp suất và lưu lượng như mong muốn. Đối với bơm quay 2900 r/min, cần tính toán cột áp và lưu lượng thiết kế phù hợp để bơm làm việc gần điểm hiệu suất cực đại. Không nên để bơm hoạt động liên tục ở lưu lượng quá thấp hoặc quá cao so với thiết kế, vì dễ gây quá tải hoặc rung động mạnh.
Việc bơm chạy khô do thiếu nước mồi hoặc rò rỉ khí trong đường ống hút sẽ gây cháy phớt cơ khí và hư hỏng trục. Do đó, trước khi khởi động cần đảm bảo bơm đã được mồi đầy đủ và xả khí triệt để trong buồng bơm.
Phớt cơ khí giúp ngăn nước rò rỉ ra ngoài trục bơm và duy trì áp lực bên trong buồng bơm ổn định. Việc chọn đúng loại phớt và lắp đặt chính xác sẽ giảm ma sát, tăng hiệu suất quay của trục và kéo dài tuổi thọ bơm.
Vòng bi được bôi trơn bằng mỡ chịu nhiệt giúp giảm ma sát và tránh quá nhiệt khi bơm quay với tốc độ cao. Động cơ cũng được thiết kế với lưới thông gió và quạt làm mát để giữ nhiệt độ vận hành ổn định, tránh hiện tượng cháy cuộn dây.
Trong các hệ thống có nhu cầu thay đổi lưu lượng, việc kết hợp bơm với biến tần giúp điều chỉnh tốc độ quay phù hợp, giảm tiêu thụ điện năng và tránh hiện tượng “bật/tắt” liên tục gây sốc thủy lực. Tủ điều khiển có thể tích hợp thêm chức năng bảo vệ quá dòng, mất pha và cảnh báo nhiệt.
Tăng hiệu suất năng lượng, tiết kiệm điện.
Giảm chi phí bảo trì nhờ giảm hao mòn cơ học.
Kéo dài tuổi thọ thiết bị, hạn chế hỏng hóc giữa chừng.
Giữ áp lực ổn định, đáp ứng tốt cho các hệ thống điều áp hoặc tuần hoàn khắt khe.
Bơm ISG32-160A và IRG32-160A tốc độ quay 2900 r/min là lựa chọn phù hợp cho nhiều ứng dụng yêu cầu áp lực cao và hoạt động ổn định. Để vận hành hiệu quả, người sử dụng cần:
Lắp đặt đúng kỹ thuật, lựa chọn phụ kiện phù hợp.
Vận hành trong vùng hiệu suất tối ưu theo lưu lượng và cột áp.
Kết hợp với hệ thống bảo vệ và điều khiển thông minh.
Sự kết hợp giữa thiết kế chuẩn công nghiệp và cách sử dụng đúng kỹ thuật sẽ giúp hai model bơm này phát huy tối đa hiệu suất làm việc, ổn định lâu dài và tiết kiệm chi phí vận hành.
Bơm lùa trục đứng model ISG32-160A, bơm IRG32-160A tốc độ quay 2900 r/min
4.492.800 VND
