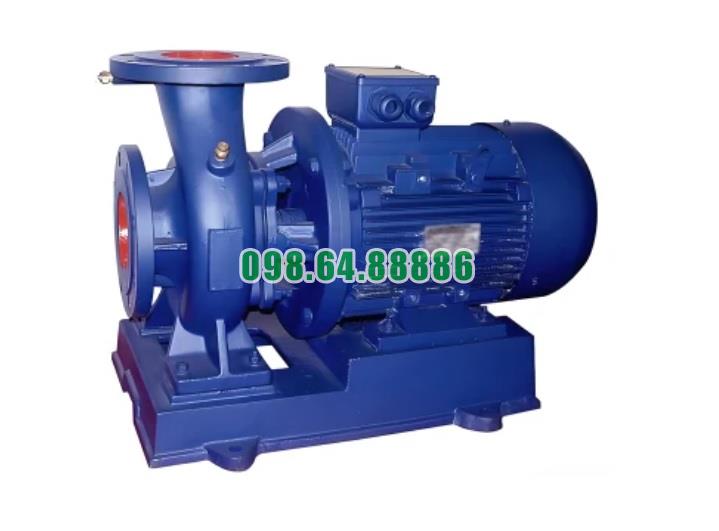

Nguyên lý hoạt động của bơm li tâm trục ngang SLW65-ISW65-315-I có động cơ 37 kw đẩy cao 128m
Nguyên lý hoạt động của bơm ly tâm trục ngang SLW65-ISW65-315-I với động cơ 37 kW và khả năng đẩy cao 128m dựa trên việc tạo ra lực ly tâm để di chuyển chất lỏng qua hệ thống. Dưới đây là mô tả chi tiết về nguyên lý hoạt động của bơm này:
1. Cơ chế tạo lực ly tâm
- Cánh quạt (Impeller): Cấu trúc cánh quạt là bộ phận quan trọng nhất của bơm ly tâm. Khi động cơ bắt đầu hoạt động, trục bơm sẽ làm quay cánh quạt với tốc độ cao. Tốc độ quay này tạo ra lực ly tâm, đẩy chất lỏng từ tâm cánh quạt ra các mép ngoài của nó.
- Lực ly tâm: Dưới tác dụng của lực ly tâm, chất lỏng bị đẩy ra xa khỏi trục quay và di chuyển ra khỏi vùng trung tâm bơm. Từ đó, chất lỏng tiếp tục bị đẩy ra khỏi bơm qua ống xả với tốc độ và áp suất lớn.
2. Nguyên lý hút và đẩy chất lỏng
- Hút chất lỏng: Khi cánh quạt quay, áp suất ở trung tâm cánh quạt giảm xuống, tạo ra một vùng áp suất thấp. Điều này khiến chất lỏng từ bể chứa hoặc nguồn nước được hút vào bơm qua đường hút (ống hút). Quá trình này diễn ra liên tục trong khi bơm hoạt động, đảm bảo chất lỏng luôn được hút vào và đẩy ra.
- Đẩy chất lỏng lên cao: Sau khi chất lỏng được hút vào trung tâm cánh quạt, lực ly tâm sẽ đẩy chất lỏng từ cánh quạt ra ngoài, làm tăng áp suất. Chất lỏng tiếp tục được đẩy ra khỏi bơm với áp suất đủ để đẩy lên độ cao lớn, trong trường hợp này là lên đến 128m.
3. Hoạt động của động cơ 37 kW
- Truyền động lực: Động cơ điện 37 kW cung cấp năng lượng để quay trục và cánh quạt. Năng lượng từ động cơ chuyển thành động năng, tạo ra lực ly tâm cần thiết để đẩy chất lỏng ra khỏi bơm.
- Vận hành ổn định: Với công suất 37 kW, động cơ cung cấp đủ lực để đảm bảo bơm hoạt động ổn định và mạnh mẽ trong suốt quá trình vận hành, đặc biệt là khi đẩy chất lỏng lên cao ở mức 128m.
4. Chuyển đổi năng lượng
- Từ năng lượng cơ học sang động năng: Khi động cơ truyền động lực tới trục quay và cánh quạt, năng lượng cơ học của động cơ được chuyển đổi thành động năng của chất lỏng. Động năng này là yếu tố chính giúp đẩy chất lỏng qua hệ thống.
- Từ động năng sang áp suất: Khi chất lỏng bị đẩy ra từ cánh quạt, động năng của nó tiếp tục được chuyển đổi thành áp suất khi đi vào vùng vỏ bơm (casing), giúp đẩy chất lỏng lên độ cao mong muốn.
5. Thiết kế hỗ trợ hoạt động hiệu quả
- Vỏ bơm (Casing): Vỏ bơm có nhiệm vụ hướng dòng chảy của chất lỏng ra khỏi cánh quạt và vào ống xả một cách hiệu quả. Vỏ bơm có thiết kế dạng xoắn ốc (volute) giúp tối ưu hóa quá trình chuyển đổi động năng thành áp suất, từ đó giảm tổn thất năng lượng và tăng hiệu suất bơm.
- Cánh quạt (Impeller): Cánh quạt được thiết kế với các cánh cong hoặc xiên, giúp tạo ra dòng chảy đều đặn và duy trì áp suất ổn định trong suốt quá trình bơm. Thiết kế này cũng giúp tối đa hóa lực ly tâm và đẩy chất lỏng với hiệu suất cao.
6. Quá trình hút và nén
- Hút chất lỏng vào bơm: Do áp suất ở vùng trung tâm cánh quạt thấp hơn áp suất tại bể chứa, chất lỏng được hút vào qua đường ống hút. Quá trình này diễn ra liên tục trong khi bơm hoạt động.
- Nén và đẩy chất lỏng ra ngoài: Khi chất lỏng bị đẩy ra khỏi cánh quạt với lực ly tâm, nó được dẫn qua vỏ bơm và đường ống xả. Lực nén của chất lỏng tăng dần khi nó di chuyển qua vỏ bơm và được đẩy lên đến độ cao yêu cầu.
7. Hiệu suất của bơm
- Năng suất 57%: Bơm ly tâm trục ngang SLW65-ISW65-315-I có năng suất 57%, tức là khả năng chuyển đổi năng lượng từ động cơ thành công suất thực tế khá cao. Điều này giúp bơm hoạt động hiệu quả, tiết kiệm năng lượng mà vẫn đảm bảo cung cấp đủ lưu lượng và áp lực cần thiết.
8. Khả năng đẩy cao 128m
- Áp lực nước cao: Với thiết kế tối ưu của cánh quạt và động cơ công suất lớn, bơm có khả năng tạo ra áp lực đủ mạnh để đẩy chất lỏng lên đến độ cao 128m. Điều này rất lý tưởng cho các ứng dụng yêu cầu đẩy nước lên cao như trong tòa nhà cao tầng hoặc hệ thống làm mát công nghiệp.
- Độ ổn định: Khi hoạt động ở điều kiện đẩy cao, bơm vẫn giữ được áp suất ổn định nhờ cấu trúc cánh quạt và trục quay được cân bằng tốt, giảm thiểu rung động và tổn thất năng lượng.
9. Khả năng hút sâu
- Hút sâu 3m: Bơm cũng có khả năng hút nước từ các nguồn ở độ sâu lên đến 3m, đảm bảo cung cấp nước liên tục từ các bể chứa ngầm, hồ, hoặc giếng cạn. Điều này giúp bơm trở thành lựa chọn lý tưởng cho các hệ thống cung cấp nước từ các nguồn nước ngầm hoặc bể chứa.
Nguyên lý hoạt động của bơm ly tâm trục ngang SLW65-ISW65-315-I dựa trên việc sử dụng lực ly tâm để hút và đẩy chất lỏng qua hệ thống. Với động cơ 37 kW, bơm có khả năng đẩy nước lên cao đến 128m và hút sâu 3m, đáp ứng tốt nhu cầu trong các ứng dụng công nghiệp và dân dụng yêu cầu hiệu suất cao và ổn định. Thiết kế tối ưu của cánh quạt và vỏ bơm giúp bơm đạt hiệu suất cao, tiết kiệm năng lượng và vận hành bền bỉ trong suốt quá trình hoạt động

Kinh nghiệm chọn mua bơm li tâm trục ngang SLW65-ISW65-315-I có động cơ 37 kw đẩy cao 128m
Khi chọn mua bơm ly tâm trục ngang SLW65-ISW65-315-I với động cơ 37 kW và khả năng đẩy cao 128m, cần phải cân nhắc một số yếu tố quan trọng để đảm bảo bơm phù hợp với nhu cầu sử dụng và hoạt động hiệu quả. Dưới đây là những kinh nghiệm và tiêu chí quan trọng bạn nên lưu ý khi chọn mua loại bơm này:
1. Xác định yêu cầu cụ thể của hệ thống
- Lưu lượng và áp suất cần thiết: Trước khi mua, bạn cần xác định rõ yêu cầu về lưu lượng nước và áp suất của hệ thống. Mặc dù bơm SLW65-ISW65-315-I có thể đẩy cao tới 128m và lưu lượng 65 m³/h, nhưng nếu nhu cầu của bạn thấp hơn hoặc cao hơn, cần cân nhắc mua loại bơm có thông số kỹ thuật phù hợp để tránh lãng phí năng lượng hoặc không đáp ứng được nhu cầu.
- Chiều cao đẩy và độ sâu hút: Đảm bảo rằng chiều cao đẩy của bơm (128m) và độ sâu hút (3m) phù hợp với hệ thống của bạn, đặc biệt nếu hệ thống yêu cầu bơm nước từ giếng sâu hoặc đẩy nước lên các tầng cao của tòa nhà.
2. Chất liệu cấu tạo bơm
- Chất liệu cánh bơm và buồng bơm: Với các loại bơm ly tâm trục ngang, chất liệu cánh bơm và buồng bơm rất quan trọng để đảm bảo độ bền và hiệu suất. Cánh bơm thường được làm từ thép không gỉ, gang hoặc đồng tùy vào ứng dụng. Đối với nước có tính ăn mòn hoặc chứa hóa chất, bạn nên chọn bơm có cánh bơm và buồng bơm làm từ thép không gỉ hoặc các vật liệu chống ăn mòn.
- Chất liệu phớt trục: Phớt trục là bộ phận quan trọng giúp ngăn rò rỉ nước. Nên chọn loại bơm có phớt trục chất lượng cao, phù hợp với điều kiện môi trường và chất lỏng bơm.
3. Động cơ bơm
- Hiệu suất động cơ: Động cơ 37 kW cần phải có hiệu suất cao để đảm bảo tiết kiệm năng lượng và hoạt động ổn định. Chọn động cơ từ các nhà sản xuất uy tín, có giấy chứng nhận về hiệu suất năng lượng và tuổi thọ cao. Hiệu suất động cơ càng cao sẽ giúp tiết kiệm điện và giảm chi phí vận hành trong dài hạn.
- Khả năng làm mát của động cơ: Với công suất 37 kW, động cơ của bơm sẽ sinh ra nhiệt độ khá lớn. Do đó, nên chọn động cơ có hệ thống làm mát tốt, đảm bảo vận hành liên tục mà không bị quá nhiệt.
4. Chọn nhà cung cấp uy tín
- Chính sách bảo hành: Nhà cung cấp cần có chính sách bảo hành rõ ràng cho bơm, bao gồm cả động cơ và các bộ phận liên quan. Bảo hành dài hạn là một trong những tiêu chí cho thấy nhà cung cấp tự tin vào chất lượng sản phẩm của mình.
- Hỗ trợ kỹ thuật và dịch vụ sau bán hàng: Chọn nhà cung cấp có đội ngũ kỹ thuật hỗ trợ lắp đặt và vận hành bơm, cũng như cung cấp dịch vụ bảo trì, sửa chữa sau khi mua. Điều này rất quan trọng khi bơm gặp sự cố hoặc cần bảo trì định kỳ.
5. Cân nhắc đến điều kiện vận hành
- Điều kiện môi trường: Môi trường làm việc của bơm, như nhiệt độ, độ ẩm, và loại nước cần bơm, cũng cần được xem xét. Nếu bơm hoạt động trong môi trường khắc nghiệt như nhiệt độ cao hoặc nước có nhiều tạp chất, hãy chọn bơm có khả năng chịu được những điều kiện này.
- Loại chất lỏng cần bơm: Xác định loại chất lỏng mà bơm sẽ xử lý. Nếu đó là nước thải, nước có chứa hóa chất hoặc cặn bẩn, hãy đảm bảo rằng bơm có cánh và vật liệu cấu tạo phù hợp để tránh bị ăn mòn hoặc tắc nghẽn.
6. Kiểm tra các chứng nhận và tiêu chuẩn
- Tiêu chuẩn chất lượng: Đảm bảo rằng bơm được sản xuất theo các tiêu chuẩn quốc tế như ISO, CE hoặc TUV. Các chứng nhận này cho thấy bơm đã qua kiểm tra nghiêm ngặt về chất lượng và an toàn, đảm bảo hiệu suất và độ tin cậy.
- Chứng nhận về tiết kiệm năng lượng: Với động cơ công suất lớn, việc tiết kiệm năng lượng là rất quan trọng. Chọn bơm có chứng nhận hiệu suất năng lượng cao, giúp giảm chi phí vận hành và bảo vệ môi trường.
7. Cân nhắc chi phí vận hành và bảo trì
- Chi phí điện năng: Bơm SLW65-ISW65-315-I với động cơ 37 kW tiêu thụ điện năng lớn, do đó cần tính toán kỹ chi phí điện năng khi vận hành. Chọn bơm có khả năng hoạt động với hiệu suất tối ưu, đảm bảo tiết kiệm năng lượng tối đa.
- Bảo trì định kỳ: Cần chọn loại bơm có thiết kế dễ bảo trì và thay thế linh kiện khi cần thiết. Phụ tùng thay thế dễ dàng tìm mua sẽ giúp bạn tiết kiệm thời gian và chi phí trong quá trình bảo trì.
8. Kiểm tra và thử nghiệm trước khi mua
- Kiểm tra thông số kỹ thuật: Trước khi quyết định mua, nên yêu cầu nhà cung cấp cung cấp đầy đủ các thông số kỹ thuật, như lưu lượng, áp suất, hiệu suất động cơ, và kích thước bơm. So sánh các thông số này với yêu cầu của hệ thống để đảm bảo bơm phù hợp.
- Thử nghiệm thực tế: Nếu có thể, hãy yêu cầu nhà cung cấp cho phép thử nghiệm bơm thực tế trước khi mua. Thử nghiệm giúp bạn đánh giá hiệu suất và độ ổn định của bơm trong điều kiện vận hành thực tế.
9. Lựa chọn kích thước và kiểu dáng bơm phù hợp
- Kích thước và trọng lượng: Bơm có kích thước và trọng lượng lớn sẽ yêu cầu không gian lắp đặt phù hợp và nền móng vững chắc. Cân nhắc về không gian lắp đặt thực tế và hệ thống đường ống để đảm bảo bơm được lắp đặt đúng kỹ thuật.
- Kiểu dáng bơm: Bơm ly tâm trục ngang có nhiều kiểu dáng khác nhau, tùy thuộc vào yêu cầu của hệ thống và điều kiện lắp đặt. Đảm bảo chọn kiểu dáng phù hợp với hệ thống để đảm bảo tính thẩm mỹ và hiệu quả vận hành.
10. Chọn bơm có tính năng bảo vệ an toàn
- Bảo vệ chống chạy khô: Một trong những sự cố thường gặp ở bơm ly tâm là hiện tượng chạy khô. Chọn bơm có tính năng bảo vệ chống chạy khô, giúp bảo vệ bơm khỏi hư hỏng khi không có đủ nước trong hệ thống.
- Hệ thống bảo vệ quá tải: Động cơ của bơm cần có hệ thống bảo vệ quá tải để tránh sự cố cháy động cơ khi có sự cố về nguồn điện hoặc điều kiện vận hành.
Khi chọn mua bơm ly tâm trục ngang SLW65-ISW65-315-I với động cơ 37 kW và khả năng đẩy cao 128m, việc xem xét kỹ các yếu tố như yêu cầu kỹ thuật, chất liệu cấu tạo, động cơ, dịch vụ bảo trì, và điều kiện vận hành là vô cùng quan trọng. Kinh nghiệm chọn mua này sẽ giúp bạn chọn được bơm phù hợp nhất với hệ thống, đảm bảo hiệu quả vận hành, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị

Điều kiện làm việc bơm li tâm trục ngang SLW65-ISW65-315-I có động cơ 37 kw đẩy cao 128m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

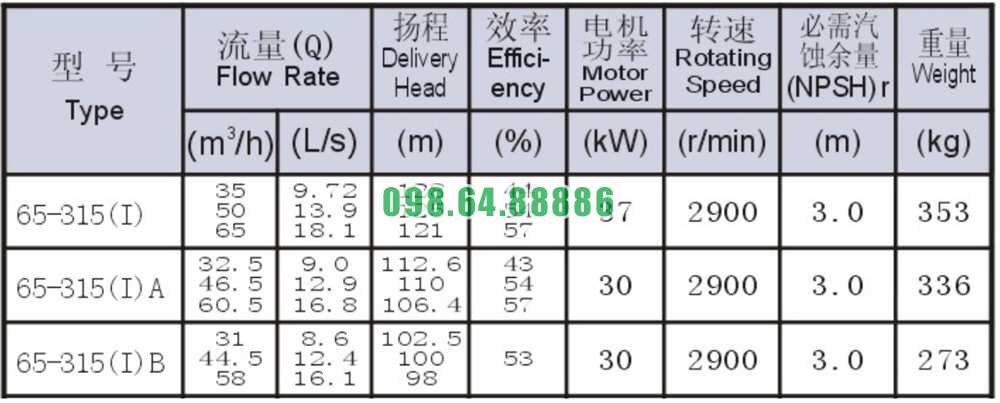

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW65-ISW65-315-I có động cơ 37 kw đẩy cao 128m

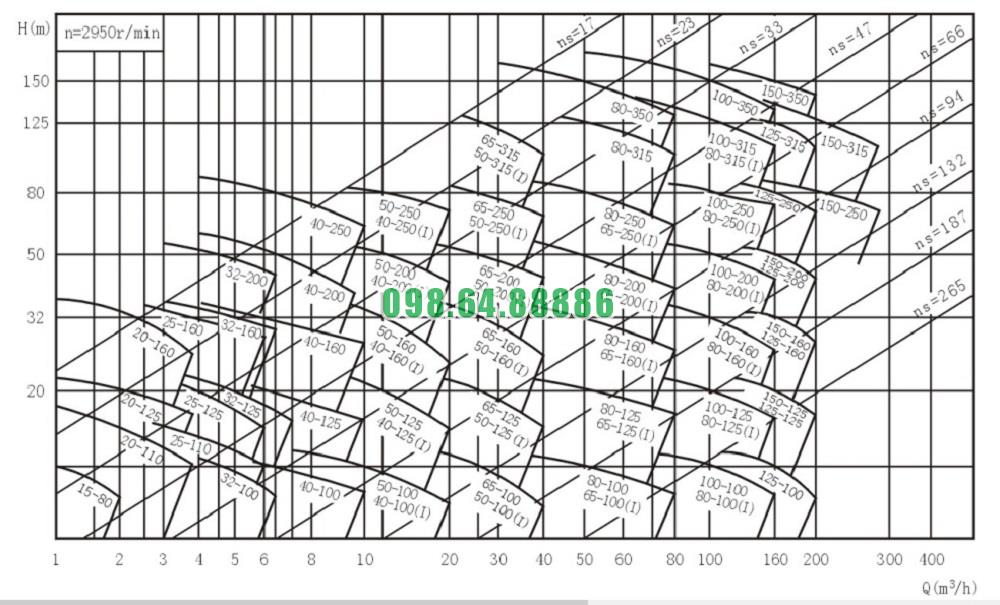

Đường cong hiệu suất bơm li tâm trục ngang SLW65-ISW65-315-I có động cơ 37 kw đẩy cao 128m

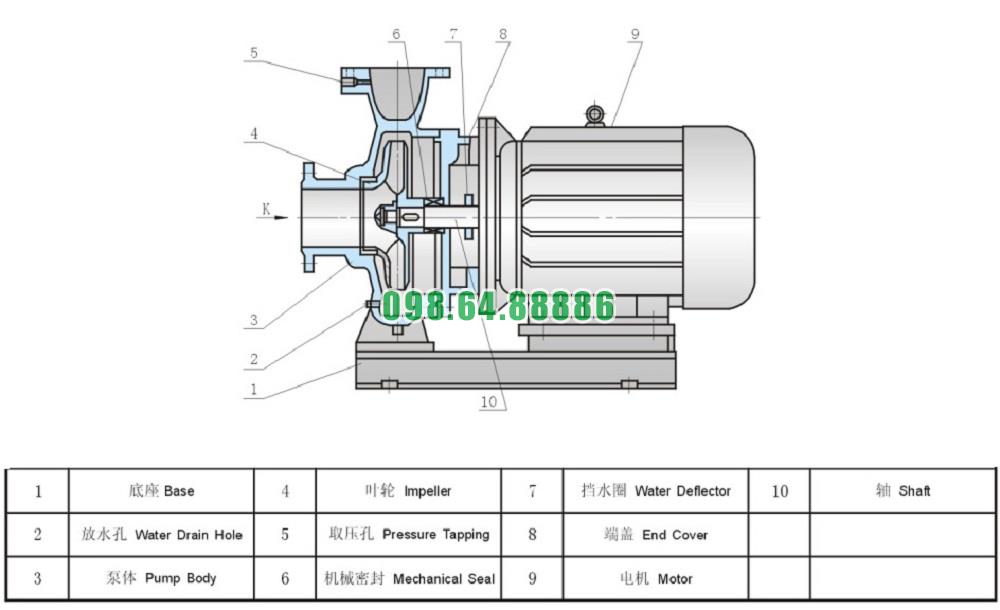

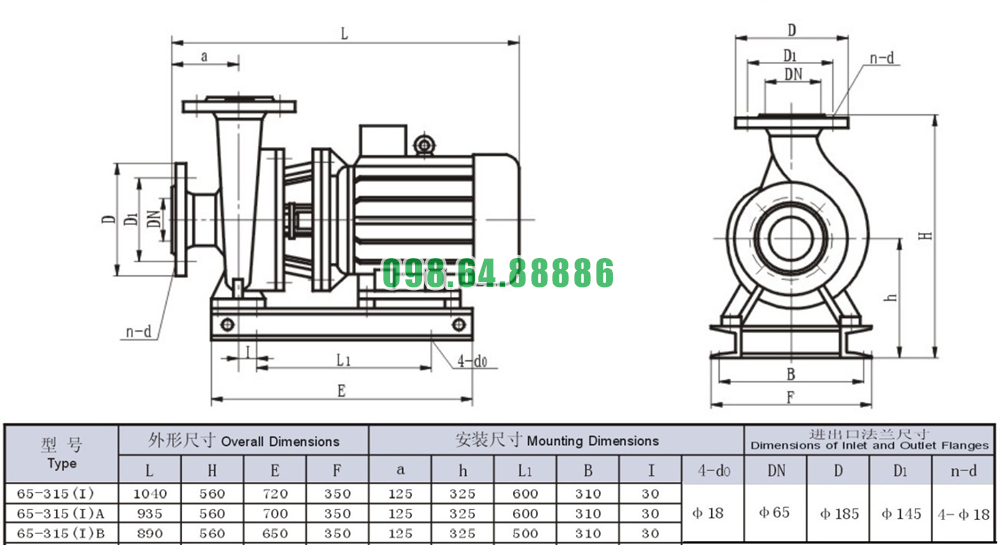

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW65-ISW65-315-I có động cơ 37 kw đẩy cao 128m
