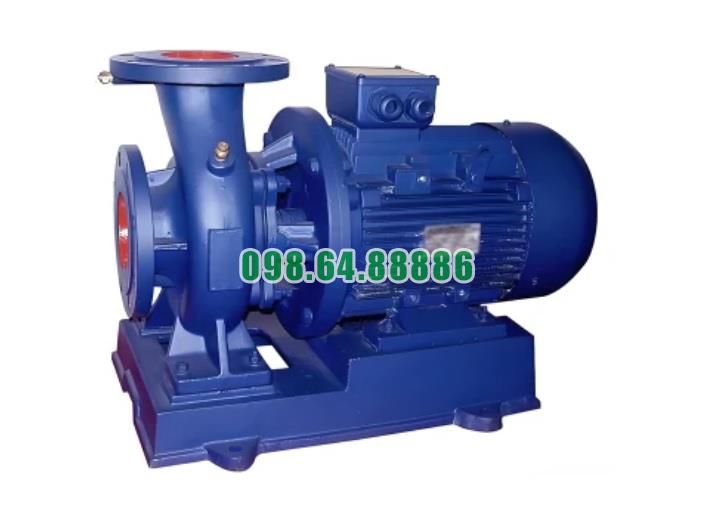

Bơm nước trục ngang SLW100-ISW100-200 động cơ 22 kw

Tải báo giá
• Mã SP
: SLW100-ISW100-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 70 - 130 m3/h hoặc 19.4 - 36.1 L/s, đẩy cao từ 42 - 54m, năng xuất 65 - 75%, động cơ 22 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 248 kg
Đang xử lý...


Thông tin sản phẩm

Bơm nước trục ngang SLW100-ISW100-200 động cơ 22 kw vận hành êm ái, ít gây tiếng ồn và độ đồng tâm cao của các bộ phận

Bơm nước trục ngang SLW100-ISW100-200 với động cơ 22 kW được thiết kế đặc biệt để vận hành êm ái, ít gây tiếng ồn và đạt độ đồng tâm cao của các bộ phận. Đây là những ưu điểm nổi bật góp phần nâng cao hiệu suất và độ bền của bơm:

1. Thiết kế tối ưu giảm tiếng ồn

a. Hệ thống truyền động chính xác

  • Trục bơm và động cơ đồng tâm cao:
    • Độ đồng tâm giữa trục bơm và động cơ được tối ưu, giúp giảm thiểu rung động và ma sát trong quá trình vận hành.
    • Giảm mài mòn các bộ phận cơ khí, từ đó hạn chế tiếng ồn do ma sát gây ra.
  • Vòng bi chất lượng cao:
    • Sử dụng vòng bi được bôi trơn hiệu quả, giảm ma sát và tiếng ồn khi quay.

b. Kết cấu vỏ bơm cách âm

  • Vật liệu hấp thụ rung động:
    • Vỏ bơm làm từ gang hoặc thép không gỉ có khả năng hấp thụ rung động tốt, giảm tiếng ồn lan truyền ra bên ngoài.
  • Thiết kế buồng xoắn (volute):
    • Giảm tối đa hiện tượng nhiễu động dòng chảy, giúp nước lưu thông êm ái và hạn chế tiếng ồn do dòng chảy tạo ra.

2. Động cơ vận hành êm ái

  • Động cơ hiện đại:
    • Động cơ điện công suất 22 kW được sản xuất theo tiêu chuẩn cao, giảm rung động và tiếng ồn trong quá trình hoạt động.
    • Tích hợp hệ thống làm mát hiệu quả, đảm bảo nhiệt độ ổn định mà không tạo ra tiếng kêu lớn.
  • Hệ thống cân bằng động (Dynamic Balancing):
    • Rotor động cơ được cân bằng động chính xác, giảm thiểu các dao động không cần thiết.

3. Giảm rung động và nâng cao độ đồng tâm

a. Đế bơm chắc chắn

  • Cấu trúc vững chãi:
    • Đế bơm được thiết kế chắc chắn, làm bằng vật liệu cứng như thép, giúp giảm thiểu rung động trong quá trình vận hành.
  • Hệ thống giảm rung (Anti-Vibration System):
    • Tích hợp các miếng đệm hoặc cách ly rung động giúp bơm hoạt động êm hơn.

b. Độ đồng tâm cao của các bộ phận

  • Trục bơm chính xác:
    • Trục bơm và cánh bơm được gia công với độ chính xác cao, đảm bảo đồng tâm và giảm rung động khi quay ở tốc độ cao.
  • Kết nối động cơ và trục bơm:
    • Sử dụng khớp nối linh hoạt hoặc khớp nối cứng với sai lệch đồng tâm nhỏ, giúp tối ưu hóa quá trình truyền lực từ động cơ đến cánh bơm.

4. Cải tiến hệ thống thủy lực

  • Cánh bơm thiết kế khí động học:
    • Giảm xoáy nước và rung động trong dòng chảy, từ đó hạn chế các tiếng ồn không cần thiết.
  • Dòng chảy ổn định:
    • Buồng xoắn giúp chuyển đổi năng lượng động lực thành áp lực mà không gây nhiễu động, đảm bảo bơm hoạt động trơn tru.

5. Tuân thủ tiêu chuẩn quốc tế

  • Tiêu chuẩn ISO 5199/ISO 2858:
    • Bơm được thiết kế theo các tiêu chuẩn quốc tế về độ bền và hiệu suất, đảm bảo giảm tiếng ồn và tăng độ bền cơ học.
  • Động cơ hiệu suất cao IE3/IE4:
    • Động cơ tiết kiệm năng lượng đạt tiêu chuẩn IE3 hoặc IE4, không chỉ giảm tiêu thụ điện mà còn giảm tiếng ồn phát ra khi vận hành.

6. Lợi ích từ vận hành êm ái

  • Tăng tuổi thọ thiết bị:
    • Ít rung động và tiếng ồn giúp giảm mài mòn các bộ phận, kéo dài tuổi thọ cho bơm và động cơ.
  • Môi trường làm việc tốt hơn:
    • Giảm tiếng ồn mang lại không gian làm việc yên tĩnh hơn, đặc biệt quan trọng trong các môi trường công nghiệp hoặc dân dụng.
  • Giảm chi phí bảo trì:
    • Hạn chế hư hỏng do rung động, giảm thiểu tần suất và chi phí bảo trì trong suốt vòng đời thiết bị.

Bơm nước trục ngang SLW100-ISW100-200 với động cơ 22 kW không chỉ đạt hiệu suất cao mà còn được thiết kế để vận hành êm ái và ít gây tiếng ồn. Độ đồng tâm cao của các bộ phận đảm bảo sự ổn định, bền bỉ và giảm chi phí vận hành, làm cho bơm trở thành lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp và dân dụng

Bơm nước trục ngang SLW100-ISW100-200 động cơ 22 kw có hiệu suất cao và tiết kiệm năng lượng

Bơm nước trục ngang SLW100-ISW100-200 với động cơ 22 kW nổi bật với hiệu suất cao và khả năng tiết kiệm năng lượng, nhờ vào các đặc điểm kỹ thuật và thiết kế tối ưu. Dưới đây là những yếu tố làm nên ưu thế này:

1. Hiệu suất vận hành vượt trội

  • Hiệu suất cao:
    • Bơm đạt lưu lượng tối đa 130 m³/h (36,1 L/s) và cột áp lên tới 54m, đảm bảo hiệu quả vận chuyển nước trong nhiều ứng dụng.
    • Thiết kế tối ưu hóa dòng chảy giúp giảm thiểu tổn thất năng lượng trong quá trình bơm nước.
  • Động cơ mạnh mẽ:
    • Động cơ 22 kW được thiết kế để hoạt động ổn định ngay cả trong điều kiện tải nặng, đáp ứng nhu cầu cấp nước liên tục.

2. Tiết kiệm năng lượng

  • Hiệu suất chuyển đổi năng lượng cao:
    • Sử dụng động cơ hiện đại có hiệu suất chuyển đổi điện năng thành cơ năng tối ưu, giảm tiêu hao năng lượng.
    • Hiệu suất bơm đạt từ 65% đến 74%, giúp tối ưu hóa mức tiêu thụ điện.
  • Giảm tổn thất năng lượng:
    • Cấu trúc đường hút ngang và đường xả thẳng đứng giúp giảm lực cản dòng chảy, từ đó tiết kiệm năng lượng vận hành.
    • Cánh bơm được thiết kế theo tiêu chuẩn khí động học, giúp tăng hiệu quả vận hành.
  • Khả năng vận hành trong dải hiệu suất tối ưu:
    • Bơm hoạt động hiệu quả nhất trong dải lưu lượng từ 100–130 m³/h, giúp tiết kiệm năng lượng trong thời gian dài.

3. Công nghệ chế tạo hiện đại

  • Thiết kế tiên tiến:
    • Được sản xuất trên dây chuyền công nghệ hiện đại, đảm bảo các chi tiết cơ khí được gia công chính xác, giảm ma sát và tăng hiệu quả vận hành.
  • Vật liệu cao cấp:
    • Vật liệu chống ăn mòn, chịu nhiệt tốt như thép không gỉ hoặc gang đúc giúp duy trì hiệu suất bơm lâu dài.
    • Cánh bơm làm từ hợp kim chịu mài mòn, giúp tăng độ bền và giảm tiêu hao năng lượng.

4. Vận hành êm ái và hiệu quả

  • Giảm tiếng ồn và rung động:
    • Thiết kế đồng tâm cao giữa trục bơm và động cơ, kết hợp với vòng bi chất lượng cao, giúp bơm hoạt động ổn định và êm ái.
    • Hệ thống cách ly rung động hạn chế hao phí năng lượng do dao động cơ học.
  • Hệ thống bảo vệ động cơ:
    • Được trang bị thiết bị bảo vệ quá tải và nhiệt độ, đảm bảo động cơ hoạt động ổn định mà không tiêu hao điện năng không cần thiết.

5. Bảo trì dễ dàng, giảm chi phí vận hành

  • Dễ bảo trì:
    • Thiết kế đơn giản giúp dễ dàng tháo lắp và vệ sinh các bộ phận, giảm thời gian bảo trì.
    • Ít yêu cầu bảo trì thường xuyên nhờ vật liệu bền bỉ và cánh bơm chống mài mòn.
  • Giảm thiểu hỏng hóc:
    • Hệ thống phớt cơ khí chất lượng cao ngăn ngừa rò rỉ, bảo vệ động cơ và tăng tuổi thọ bơm.

6. Thân thiện với môi trường

  • Tiêu thụ năng lượng thấp hơn:
    • Sử dụng ít điện năng hơn so với các dòng bơm cùng loại nhưng hiệu suất thấp hơn.
  • Giảm phát thải CO₂:
    • Hiệu quả năng lượng cao giúp giảm lượng khí thải carbon, góp phần bảo vệ môi trường.

7. Ứng dụng rộng rãi

Bơm SLW100-ISW100-200 phù hợp với nhiều ngành công nghiệp và hệ thống cấp nước nhờ khả năng tiết kiệm năng lượng và hiệu suất cao:

  • Cấp nước đô thị: Cung cấp nước sạch cho khu dân cư và tòa nhà cao tầng.
  • Nông nghiệp: Tưới tiêu hiệu quả trong hệ thống thủy lợi lớn.
  • Công nghiệp: Sử dụng trong hệ thống làm mát, tuần hoàn nước và xử lý nước thải.

Bơm nước trục ngang SLW100-ISW100-200 với động cơ 22 kW là một lựa chọn tối ưu cho các hệ thống yêu cầu vận hành hiệu quả và tiết kiệm năng lượng. Với thiết kế tiên tiến, khả năng hoạt động ổn định, và hiệu suất cao, sản phẩm này không chỉ giúp giảm chi phí vận hành mà còn đáp ứng tốt các tiêu chuẩn bảo vệ môi trường. Đây là lý do bơm được nhiều doanh nghiệp và hệ thống cấp nước ưu tiên lựa chọn

Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-200 động cơ 22 kw


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

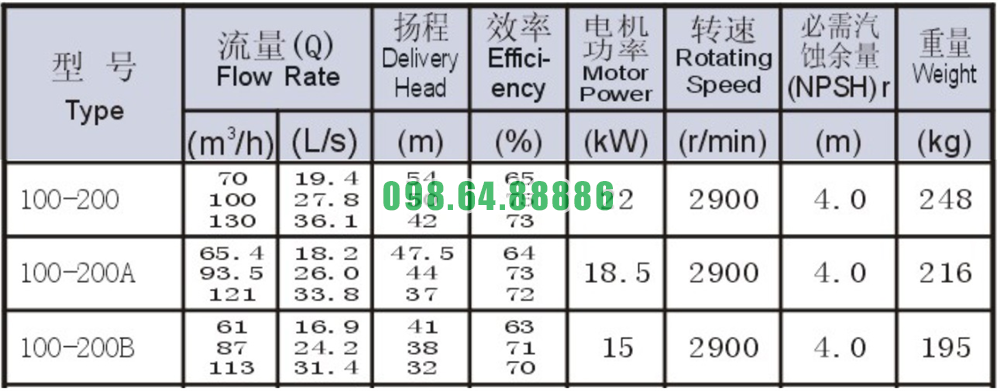

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-200 động cơ 22 kw

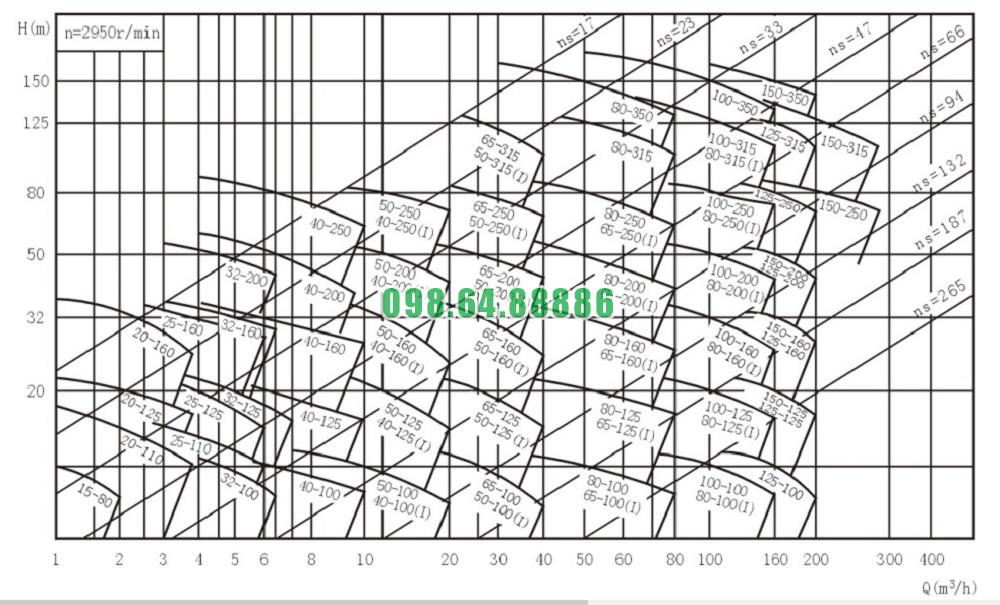

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-200 động cơ 22 kw

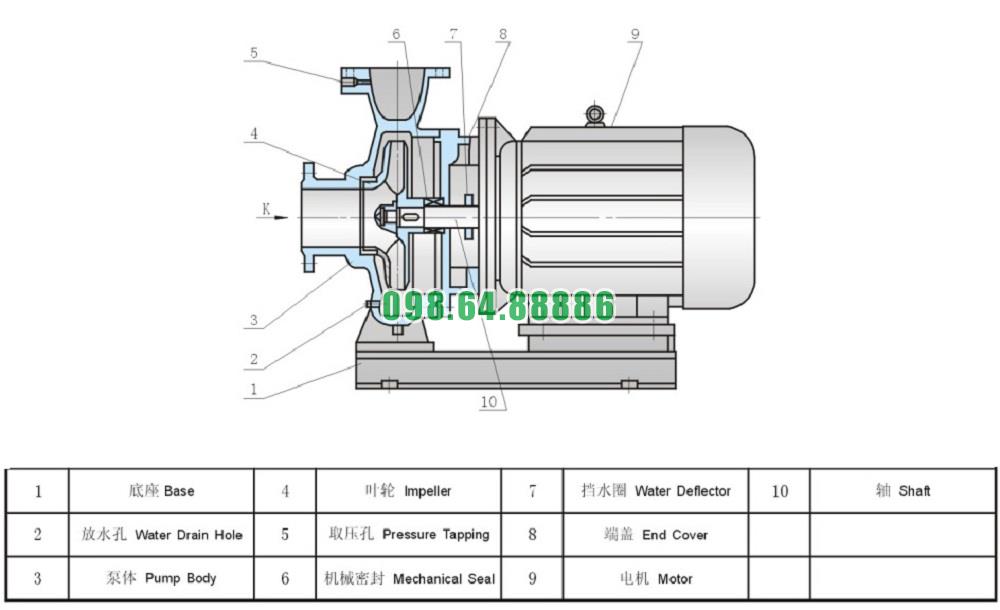

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-200 động cơ 22 kw
