Đặc điểm cấu tạo bơm bánh răng vỏ gang thép model KCB55
Vỏ bơm: Vỏ bơm của KCB55 làm bằng vật liệu vỏ gang thép. Vỏ bơm chịu trách nhiệm bao quanh và bảo vệ các thành phần bên trong của bơm bánh răng. Vỏ bơm được thiết kế chắc chắn và có khả năng chịu áp lực cao.
Bánh răng: Bơm bánh răng KCB55 có hai bánh răng đầu vào và một bánh răng đầu ra. Các bánh răng được làm bằng vật liệu thép, giúp chịu được sự ma sát và áp lực khi hoạt động. Các bánh răng được lắp đặt chính xác trong các khe hở của thân bơm và quay xoay để tạo lưu lượng chất lỏng.
Trục bơm: Trục bơm là thành phần truyền động chính trong bơm bánh răng. Nó kết nối với động cơ và truyền động quay cho bánh răng. Trục bơm thường cũng làm bằng thépBơm bánh răng vỏ gang thép model KCB55 có các đặc điểm cấu tạo sau:
Vỏ bơm: Vỏ bơm của KCB55 làm bằng vật liệu thép gang, cung cấp độ bền và khả năng chịu áp lực cao. Vỏ bơm có cấu trúc chắc chắn để bảo vệ các thành phần bên trong và duy trì độ chính xác của bơm.
Bánh răng: Bơm KCB55 có hai bánh răng đầu vào và một bánh răng đầu ra. Các bánh răng được làm từ vật liệu thép, với độ chính xác cao để đảm bảo sự phù hợp và khả năng lưu thông chất lỏng. Bánh răng quay trong các khe hở của thân bơm, tạo ra áp lực và lưu lượng chất lỏng.
Trục bơm: Trục bơm là thành phần truyền động chính trong bơm bánh răng. Nó kết nối với động cơ và truyền động quay cho bánh răng. Trục bơm thường cũng được làm bằng thép, có độ bền cao và khả năng chịu tải tốt.
Động cơ: Bơm bánh răng KCB55 được trang bị một động cơ có công suất 2HP (Horsepower). Động cơ cung cấp năng lượng cần thiết để truyền động quay cho bơm và làm cho bánh răng quay, tạo ra lưu lượng chất lỏng.
Van hút và van đẩy: Bơm KCB55 có van hút và van đẩy để kiểm soát luồng chất lỏng. Van hút mở để hút chất lỏng vào bơm, trong khi van đẩy mở để đẩy chất lỏng ra khỏi bơm.
Hệ thống bôi trơn: Bơm bánh răng KCB55 có hệ thống bôi trơn để bôi trơn các bộ phận chuyển động quan trọng như bánh răng và trục bơm. Điều này đảm bảo hoạt động mượt mà và tăng tuổi thọ của bơm.
Khi nào cần bảo trì bảo dưỡng bơm bánh răng vỏ gang thép model KCB55
Bảo trì và bảo dưỡng bơm bánh răng vỏ gang thép model KCB55 cần được thực hiện định kỳ để đảm bảo hoạt động hiệu quả và kéo dài tuổi thọ của bơm. Thời gian cụ thể cho các hoạt động bảo trì và bảo dưỡng có thể khác nhau tùy thuộc vào mức độ sử dụng và điều kiện làm việc của bơm. Tuy nhiên, dưới đây là một số thông tin tổng quát về việc bảo trì và bảo dưỡng bơm bánh răng vỏ gang thép model KCB55:
Bảo trì hàng ngày: Kiểm tra các phụ kiện và linh kiện của bơm như ốc vít, đai ốc, dây đai và quạt làm mát. Đảm bảo chúng không bị lỏng và hoạt động bình thường. Kiểm tra cảm biến áp suất, van an toàn và van xả. Xem xét tình trạng chảy dầu và tiếng ồn không bình thường. Vệ sinh bề mặt bên ngoài của bơm.
Bảo trì hàng tuần: Kiểm tra mức dầu bôi trơn và thay dầu nếu cần. Kiểm tra van xả và van điều khiển áp suất. Kiểm tra và vệ sinh hệ thống lọc dầu.
Bảo dưỡng hàng tháng: Kiểm tra và làm sạch hệ thống lọc dầu. Kiểm tra và vệ sinh hệ thống làm mát. Kiểm tra và chỉnh lại van điều khiển áp suất.
Bảo dưỡng định kỳ: Theo dõi tuổi thọ của các bộ phận chính như bánh răng, trục, trục bơm và ổ đỡ. Thay thế các bộ phận bị mòn hoặc hỏng. Kiểm tra và vệ sinh hệ thống bơm, hệ thống van và hệ thống dẫn dầu.
Bảng thông số kỹ thuật của bơm bánh răng vỏ gang thép model KCB55
| Model | Đường kính hút - xả ( mm ) | Lưu lượng ( lít / phút ) | Áp suất ( kg / cm2 ) | Động cơ ( HP ) | Đẩy cao ( m ) | Vật liệu |
| KCB55 | 34 | 55 | 3.3 | 2 | 33 | Gang - Thép |

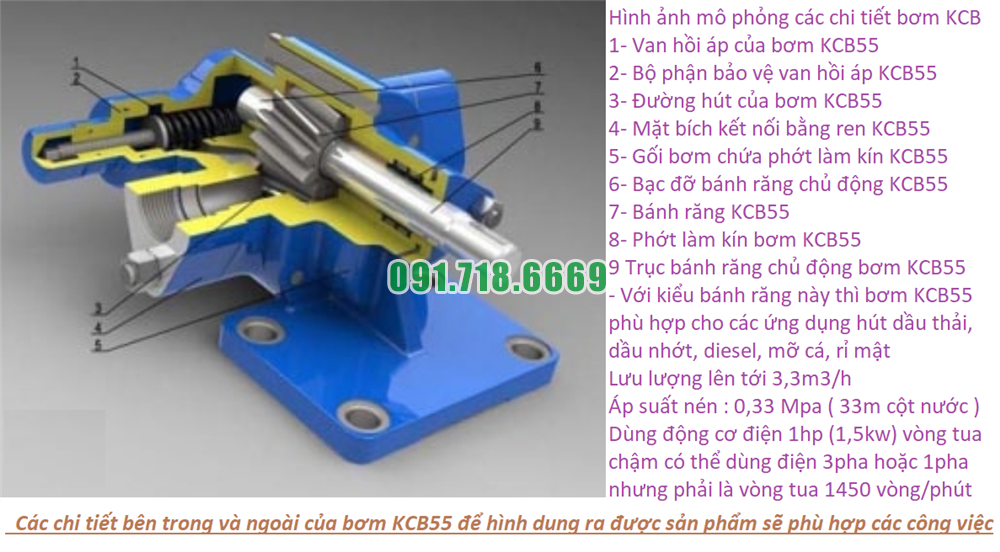

Ảnh đặc điểm chi tiết của bơm bánh răng vỏ gang thép model KCB55

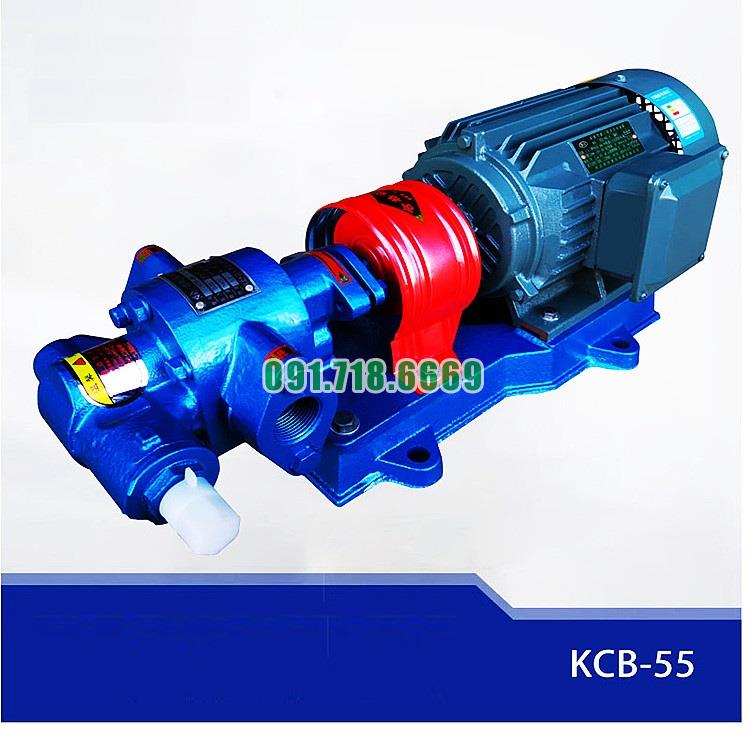

Hình ảnh sản phẩm bơm bánh răng vỏ gang thép model KCB55

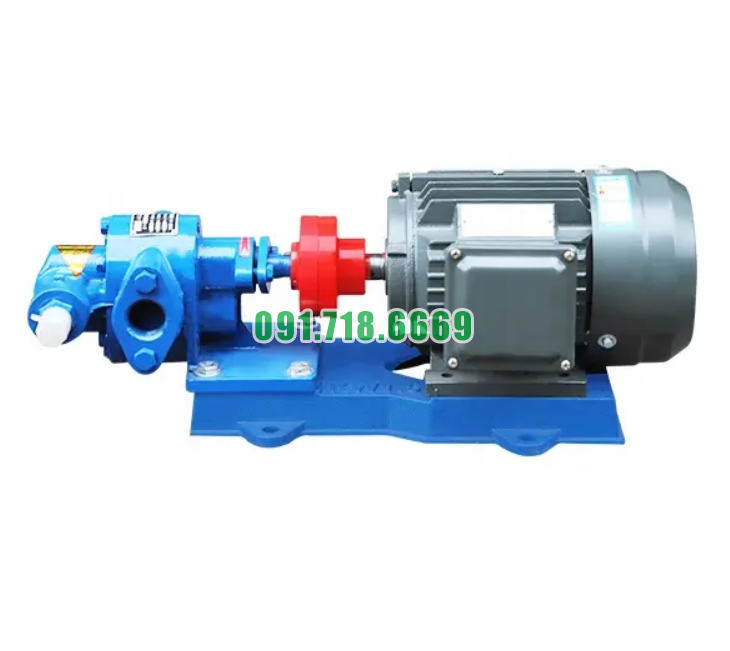

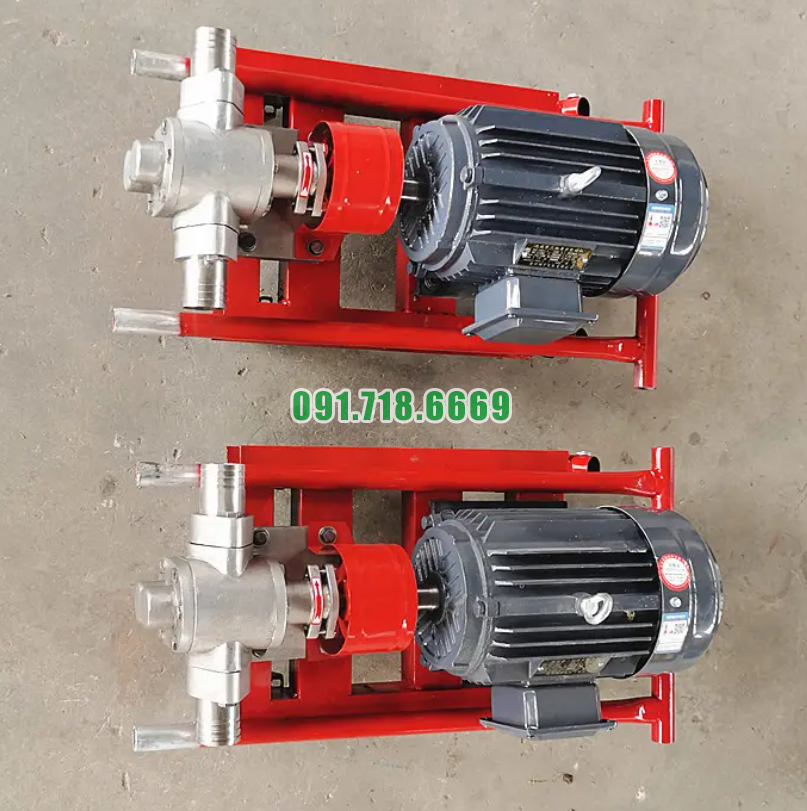

Ảnh thực tế đầu bơm bánh răng vỏ gang thép model KCB55

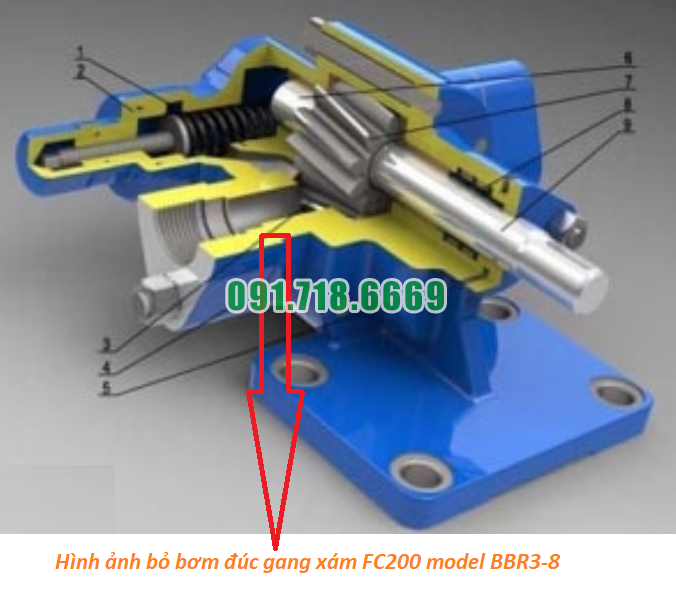

Hình ảnh vỏ bơm bánh răng vỏ gang thép model KCB55

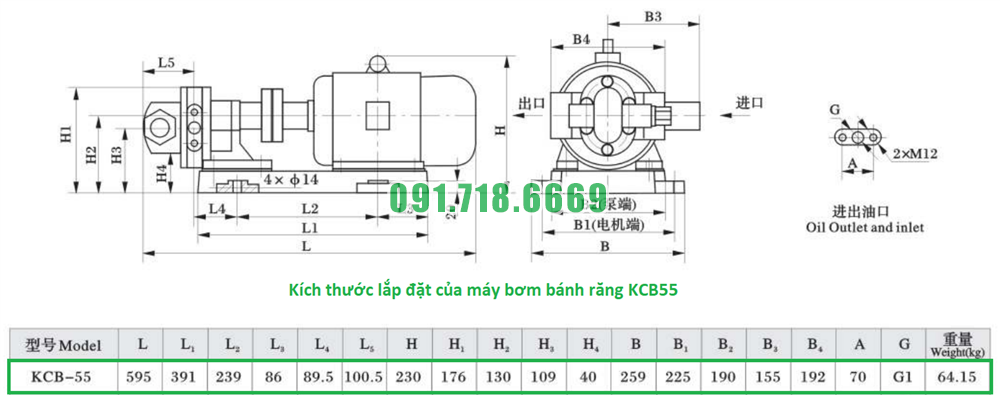

Bản vẽ kỹ thuật của bơm bánh răng vỏ gang thép model KCB55

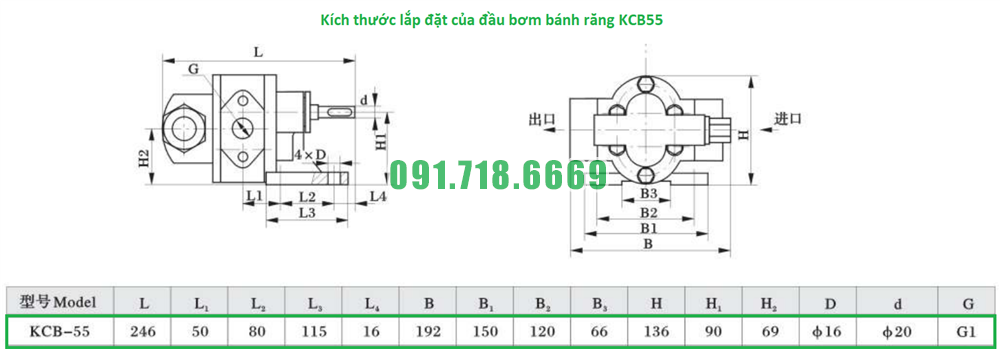

Bản vẽ kỹ thuật của đầu bơm bánh răng vỏ gang thép model KCB55
