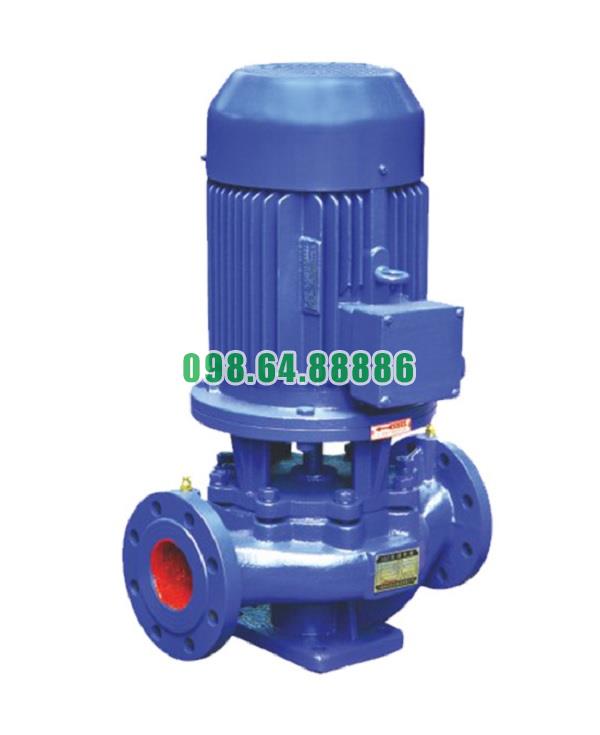

Thiết kế buồng bơm hiện đại của bơm cấp nước trục đứng model ISG100-160, IRG100-160

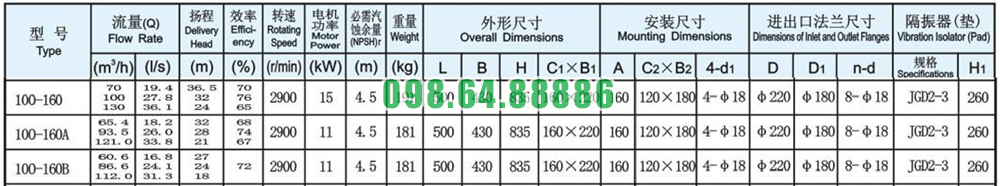

Bơm cấp nước trục đứng ISG100-160, IRG100-160 sử dụng buồng bơm (hydraulic casing) tối ưu theo nguyên lý ly tâm, tập trung giảm tổn thất thủy lực, tăng áp suất đầu đẩy và bảo vệ cụm phớt – ổ đỡ khi vận hành liên tục trong hệ cấp nước và HVAC.
Cấu trúc buồng xoắn và đường dòng
Hình học buồng xoắn ốc (volute)
Tiết diện tăng dần theo góc bao cánh giúp thu hồi động năng thành áp suất tĩnh hiệu quả, hạn chế vùng xoáy cục bộ.
Vị trí “lưỡi cắt” (tongue/cutwater) được tối ưu khoảng hở để giảm va đập thủy lực khi cánh đi qua, nhờ đó giảm rung và ồn.
Bộ khuếch tán/định hướng dòng
Ở các phiên bản có vòng khuếch tán (diffuser ring), cánh dẫn cố định làm giảm vận tốc, tăng áp suất, cải thiện hiệu suất ở dải tải rộng.
Gân chống xoáy (anti-swirl ribs) tại cửa hút làm thẳng dòng, cải thiện NPSH và giảm nguy cơ xâm thực.
Cửa hút – cửa xả đồng trục
Kết cấu inline (DN100 cho cả hút/xả ở mẫu 100-160) rút ngắn đường ống đổi hướng, giảm tổn thất cục bộ, tạo mặt bằng gọn và dễ cân bằng tải trọng đường ống.
Buồng bơm thân thiện bảo trì
Nắp buồng bơm kiểu “top-pull-out”
Cho phép rút cụm quay (trục–cánh–phớt–ổ đỡ) theo phương đứng mà không tháo rời ống hút/xả, rút ngắn thời gian dừng máy.
Khoang phớt cơ khí dạng cartridge
Buồng lắp phớt (seal chamber) có không gian đủ lớn để làm mát – bôi trơn tốt, lắp được phớt đơn hoặc kép.
Tùy chọn jacket làm mát hoặc đường by-pass tuần hoàn giúp tăng tuổi thọ phớt khi bơm nước nóng.
Chi tiết tối ưu hóa hiệu suất và độ bền
Vòng mòn và khe hở thủy lực
Vòng mòn (wear ring) gắn thân và/hoặc cánh giữ khe hở nhỏ, giảm rò hồi (recirculation), duy trì hiệu suất sau thời gian dài.
Vật liệu thường: gang hợp kim chống mài mòn, hoặc inox ở môi trường sạch/nhiệt cao.
Cân bằng lực thủy lực trục
Lỗ cân bằng áp trên đĩa cánh (balance holes) hoặc rãnh xả sau cánh giảm lực dọc trục lên ổ đỡ, giúp vận hành êm và kéo dài tuổi thọ vòng bi.
Bề mặt ướt và dòng chảy sạch
Bề mặt trong thân bơm được gia công nhẵn để hạ hệ số ma sát. Các góc chuyển tiếp bo mềm giảm tách lớp dòng, nâng cao hiệu suất tổng.
Kiểm soát xâm thực và ồn rung
Hỗ trợ NPSH
Buồng hút ngắn, chuyển tiếp mượt giúp giảm tổn thất áp tại mắt cánh; kết hợp đường kính mắt cánh phù hợp để tăng NPSH available của hệ thống.
Khi vận hành ở lưu lượng thấp, hình học volute hạn chế tuần hoàn cục bộ, giảm nguy cơ cavitation sớm.
Giảm ồn kết cấu
Vị trí cutwater tối ưu và volute đối xứng cải thiện trường áp, hạn chế dao động áp suất chu kỳ, từ đó giảm ồn thủy lực.
Tương thích đa điều kiện làm việc
Nhiệt độ và vật liệu
Buồng bơm bằng gang đúc chất lượng cao cho nước sạch thường; có phiên bản thép/inox cho nước nóng và môi trường ăn mòn nhẹ.
Gioăng làm kín chịu nhiệt bố trí trong rãnh tiêu chuẩn, chống rò rỉ khi giãn nở nhiệt.
Tối ưu cho biến tần
Hình học buồng bơm duy trì hiệu suất tốt trong dải tốc độ rộng khi kết hợp VFD, giúp tiết kiệm điện cho hệ cấp nước biến lưu.
Lợi ích thiết kế buồng bơm hiện đại trên ISG100-160, IRG100-160
Hiệu suất cao, áp lực ổn định: thu hồi áp tốt, giảm rò hồi và xoáy.
Vận hành êm: giảm xung áp tại cutwater, cân bằng lực trục.
Bảo trì nhanh: top-pull-out và khoang phớt cartridge rút ngắn thời gian dừng.
Độ bền lớn: vòng mòn thay thế được, bề mặt ướt nhẵn, tải trọng ổ đỡ giảm.
Tối ưu không gian: thiết kế inline đồng trục cho phòng máy nhỏ, đường ống gọn.
Thiết kế buồng bơm hiện đại của bơm cấp nước trục đứng model ISG100-160, IRG100-160 tập trung vào tối ưu thủy lực trong volute/khuếch tán, kiểm soát xâm thực, giảm ồn rung và tăng khả năng bảo trì. Nhờ đó, bơm đạt hiệu suất cao, áp suất ra ổn định, tuổi thọ dài và chi phí vòng đời thấp – phù hợp cho hệ cấp nước tòa nhà, khu công nghiệp và HVAC vận hành liên tục.
