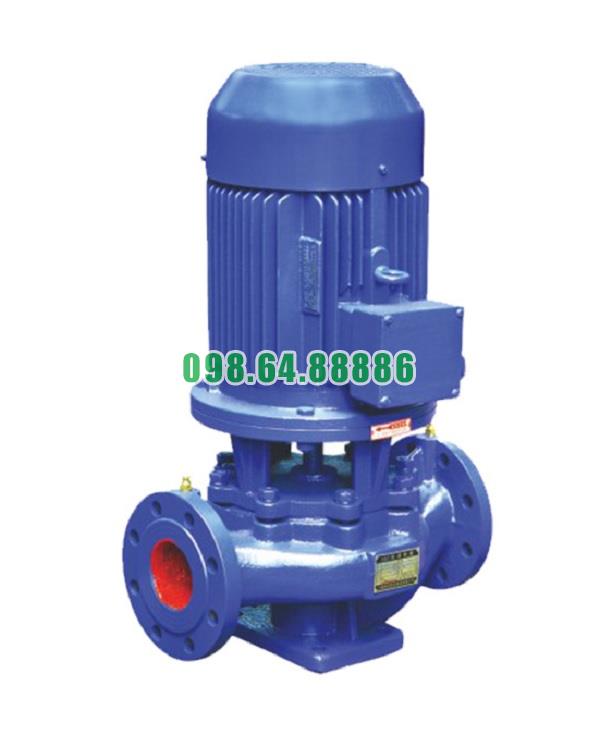

Máy bơm cấp nước trục đứng, bơm lùa, bơm inline ISG80-200, IRG80-200 15kw, 50m3, 50m

Độ bền vật liệu cao của bơm cấp nước trục đứng model ISG80-200, IRG80-200

Thân bơm đúc từ gang hoặc inox chịu lực cao

Phần thân bơm của model ISG80-200 và IRG80-200 thường được chế tạo từ gang xám FC200 hoặc thép không gỉ SUS304/SUS316 tùy vào ứng dụng cụ thể:

• Gang xám FC200 có khả năng chịu lực tốt, chịu áp suất lên đến 1.0–1.6 MPa, và giá thành kinh tế, rất phù hợp cho môi trường cấp nước sạch thông thường.

• Inox SUS304/SUS316 (bản đặc biệt) có tính chống ăn mòn hóa học cao, phù hợp dùng trong hệ thống cấp nước nóng, nước có tính axit nhẹ hoặc muối.

Các vật liệu này được đúc liền khối, xử lý nhiệt và gia công chính xác bằng CNC, giúp cấu trúc thân bơm cứng vững, không bị nứt vỡ khi chịu lực hút – đẩy liên tục.

Trục bơm sử dụng thép không gỉ có độ cứng cao

Trục bơm là bộ phận chịu mài mòn trực tiếp, nên được chế tạo từ thép không gỉ 2Cr13 hoặc inox 304. Ưu điểm nổi bật:

• Chịu mài mòn cao, hạn chế biến dạng khi hoạt động tốc độ cao

• Chống gỉ sét tuyệt đối trong môi trường nước ẩm, nước nóng

• Giữ được độ đồng tâm, giảm rung lắc trục – từ đó kéo dài tuổi thọ bạc đạn và phớt cơ khí

Bánh công tác chế tạo bằng hợp kim chất lượng cao

Cánh bơm của model ISG80-200, IRG80-200 được đúc nguyên khối từ:

• Đồng thau hoặc gang chống mài mòn, dùng cho nước sạch, nước lạnh

• Inox 304 hoặc composite, dùng cho nước có hóa chất hoặc nhiệt độ cao

Bề mặt cánh được xử lý phun bi, gia công cân bằng động chính xác nhằm giảm mài mòn và chống biến dạng trong quá trình quay tốc độ cao.

Phớt cơ khí chịu nhiệt, chịu mài mòn cao

Phớt cơ khí – bộ phận dễ hư hỏng nhất – của các dòng ISG/IRG được lựa chọn loại:

• Vật liệu mặt tiếp xúc: Ceramic + Carbon

• Lò xo inox, vòng chèn cao su EPDM hoặc Viton

Những vật liệu này giúp phớt chịu được:

• Nhiệt độ lên tới 120°C

• Áp lực 1.0–1.6MPa

• Môi trường có tính ăn mòn nhẹ hoặc có tạp chất

Kết quả là giảm đáng kể nguy cơ rò rỉ, tăng tuổi thọ lên đến 12–18 tháng mà không cần thay phớt mới.

Lớp sơn bảo vệ và xử lý chống ăn mòn bên ngoài

Thân vỏ bơm còn được sơn epoxy hai thành phần hoặc phủ lớp sơn tĩnh điện dày, giúp:

• Ngăn oxi hóa từ môi trường bên ngoài, đặc biệt với các bơm lắp đặt ngoài trời

• Tăng độ bám dính, hạn chế bong tróc sơn khi bị va chạm

• Dễ vệ sinh và bảo trì sau thời gian dài sử dụng

Khả năng vận hành ổn định giúp bảo vệ vật liệu

Nhờ hoạt động êm ái, ít rung động và truyền động trực tiếp, bơm ISG80-200, IRG80-200 không tạo ra áp lực cơ học đột ngột lên các bộ phận – điều này giúp các chi tiết không bị mỏi, nứt hoặc gãy sau thời gian dài.

Hơn nữa, hệ thống vòng bi bôi trơn kín và bạc đạn chịu lực cao giúp trục quay trơn tru, bảo vệ phần thân, trục và cánh khỏi các hiện tượng mài mòn lệch tâm.

Độ bền vật liệu cao của bơm cấp nước trục đứng ISG80-200, IRG80-200 là kết quả của sự kết hợp giữa vật liệu cao cấp, thiết kế cơ khí tối ưu và công nghệ gia công chính xác. Từ thân bơm, trục, cánh cho đến phớt cơ khí – tất cả đều được chọn lọc để đảm bảo hoạt động lâu dài, bền bỉ trong mọi môi trường. Đây là yếu tố quan trọng giúp thiết bị không chỉ có tuổi thọ vượt trội mà còn giảm chi phí bảo trì, thay thế trong suốt vòng đời vận hành.

Nguyên lý thiết kế thủy lực của bơm cấp nước trục đứng model ISG80-200, IRG80-200

Tổng quan về thiết kế thủy lực trong bơm ly tâm trục đứng

Thiết kế thủy lực là yếu tố then chốt quyết định hiệu suất, độ ổn định và tuổi thọ của bơm ly tâm. Với bơm cấp nước trục đứng model ISG80-200, IRG80-200, nguyên lý thiết kế thủy lực được tối ưu để đạt lưu lượng cao, cột áp ổn định, giảm tổn thất năng lượng và phù hợp với nhiều điều kiện làm việc khác nhau.

Cấu trúc cánh bơm thiết kế theo nguyên lý dòng chảy hướng tâm

Cánh bơm của model ISG80-200, IRG80-200 thường có dạng cánh kín hoặc bán kín, được thiết kế theo nguyên lý dòng chảy hướng tâm, đảm bảo:

• Dòng chất lỏng được hút vào tâm quay của cánh và được đẩy ra ngoài theo phương vuông góc, tạo ra lực ly tâm

• Tối ưu hóa quá trình truyền năng lượng từ trục động cơ sang chất lỏng

• Giảm thiểu hiện tượng xoáy ngược và xâm thực tại cửa hút

Nhờ thiết kế này, tổn thất năng lượng được giảm đáng kể, đồng thời đảm bảo dòng chảy ổn định ngay cả khi lưu lượng biến thiên.

Buồng xoáy và ống khuếch tán nâng cao hiệu quả thủy lực

Bơm ISG80-200, IRG80-200 sử dụng buồng xoáy (volute casing) và ống khuếch tán được thiết kế chuẩn theo mô hình tính toán CFD (Computational Fluid Dynamics) để:

• Thu gom dòng chất lỏng từ bánh công tác một cách đồng đều

• Giảm thiểu tổn thất cục bộ do thay đổi tiết diện

• Chuyển hóa hiệu quả năng lượng động thành áp suất tĩnh

Thiết kế này góp phần nâng cao hiệu suất toàn phần của bơm, nhất là trong các hệ thống yêu cầu áp suất làm việc cao và liên tục.

Tối ưu đường đặc tính H-Q (cột áp – lưu lượng)

Một trong những nguyên tắc quan trọng trong thiết kế thủy lực là tạo ra đường cong đặc tính H-Q phù hợp với dải làm việc thực tế. Đối với ISG80-200 và IRG80-200:

• Đường đặc tính nghiêng dốc vừa phải giúp bơm hoạt động ổn định ở nhiều mức tải

• Tránh hiện tượng dao động áp lực đầu ra khi thay đổi lưu lượng

• Đáp ứng tốt yêu cầu điều khiển bằng biến tần hoặc tự động hóa

Nhờ đó, bơm có thể vận hành linh hoạt mà vẫn duy trì hiệu suất cao trong suốt quá trình làm việc.

Tối ưu hóa tổn thất thủy lực nội bộ

Trong thiết kế thủy lực của model ISG80-200, IRG80-200, các tổn thất ma sát, tổn thất xoáy và tổn thất tại các vị trí chuyển tiếp đều được hạn chế bằng cách:

• Làm nhẵn bề mặt dòng chảy

• Hạn chế góc chuyển hướng đột ngột của chất lỏng

• Tối ưu độ hở khe kín giữa bánh công tác và vỏ bơm

Những yếu tố này giúp cải thiện hiệu suất thủy lực, tăng khả năng tiết kiệm điện và giảm nhiệt độ sinh ra trong quá trình vận hành.

Thiết kế cân bằng lực thủy lực trục

Một điểm ưu việt khác trong nguyên lý thiết kế thủy lực của ISG80-200 và IRG80-200 là khả năng cân bằng lực dọc trục:

• Bố trí lỗ cân bằng áp tại bánh công tác

• Tối ưu hình dạng khoang sau cánh

• Giảm lực đẩy dọc trục lên vòng bi và phớt cơ khí

Nhờ vậy, tăng tuổi thọ của cụm ổ trục, giảm nguy cơ hỏng hóc và chi phí bảo trì.

Tính toán theo phần mềm mô phỏng CFD và tiêu chuẩn ISO

Toàn bộ quá trình thiết kế thủy lực bơm ISG80-200, IRG80-200 được tính toán kỹ lưỡng bằng phần mềm chuyên dụng như ANSYS Fluent, CFX và đối chiếu với tiêu chuẩn thiết kế bơm ly tâm ISO 5199, ISO 2858, đảm bảo:

• Dòng chảy tối ưu theo lý thuyết và thực nghiệm

• Hiệu suất đạt trên 75–85% tùy điều kiện làm việc

• Giảm thiểu độ rung, tiếng ồn trong quá trình hoạt động

Nguyên lý thiết kế thủy lực của bơm cấp nước trục đứng model ISG80-200, IRG80-200 dựa trên các nền tảng kỹ thuật tiên tiến và tư duy tối ưu hóa năng lượng. Từ hình dạng cánh bơm, cấu trúc buồng xoáy, đường đặc tính H-Q cho đến khả năng cân bằng lực thủy lực – tất cả đều hướng tới mục tiêu nâng cao hiệu suất, tiết kiệm chi phí và đảm bảo độ ổn định cao cho hệ thống cấp nước. Đây chính là điểm khác biệt cốt lõi làm nên giá trị bền vững của dòng bơm trục đứng hiện đại này.

Thông số kỹ thuật và kích thước bơm model ISG80-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200

Đường cong hiệu suất bơm model ISG80-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200

Phụ kiện và kích thước lắp đặt bơm model ISG80-200

Phương thức lắp đặt bơm model ISG80-200
