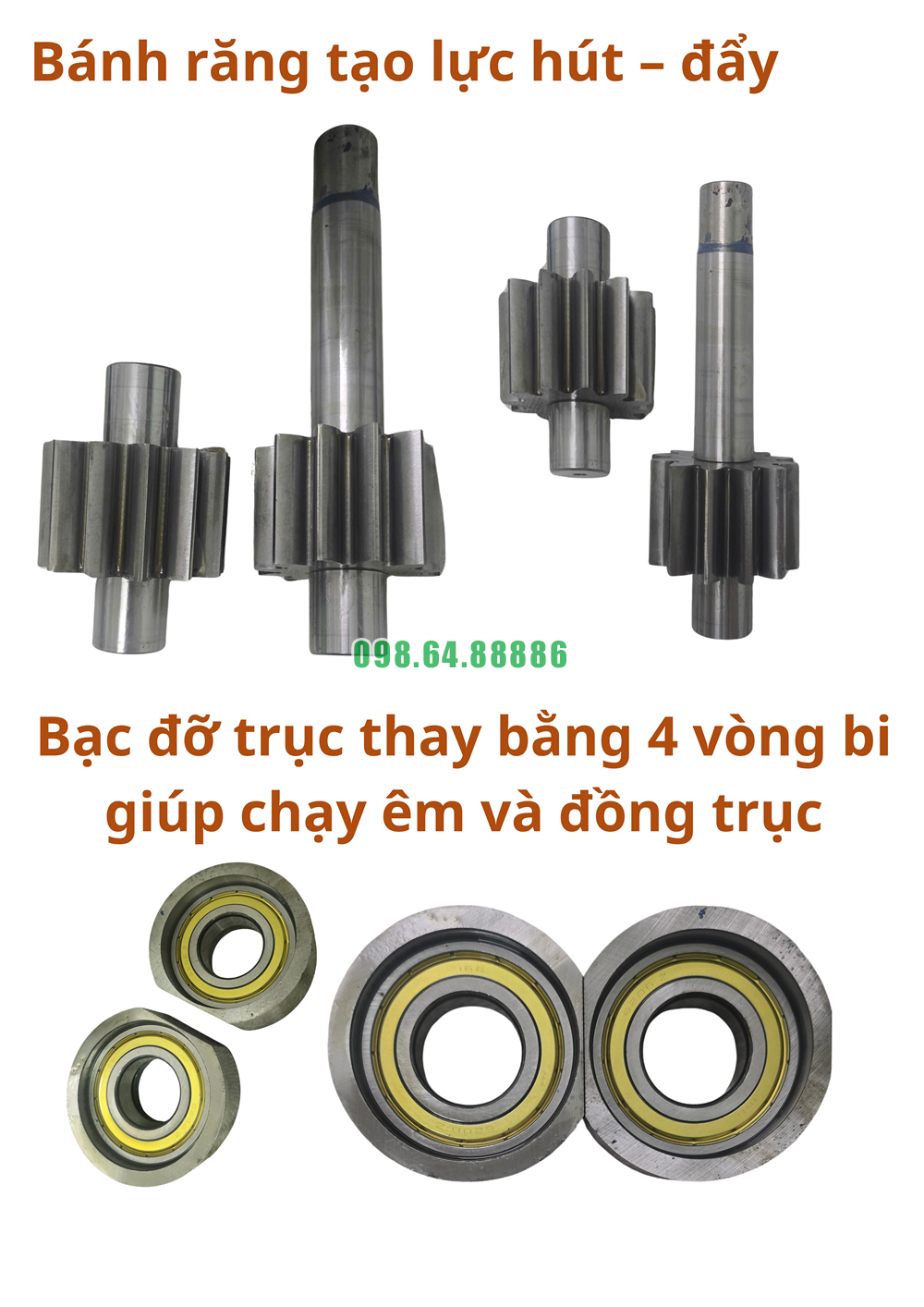

Trong cấu tạo của đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS, bánh răng là bộ phận quan trọng nhất, quyết định trực tiếp đến khả năng hút – vận chuyển – đẩy chất lỏng. Toàn bộ nguyên lý hoạt động của bơm dựa trên sự quay và ăn khớp đồng bộ giữa hai bánh răng: một bánh chủ động gắn với trục dẫn động và một bánh bị động quay theo nhờ lực ăn khớp.
Khi bánh răng quay, tại phía cửa hút, các răng bánh tách nhau ra khỏi điểm ăn khớp. Khoảng trống mới hình thành giữa răng và vỏ bơm tạo ra thể tích tăng, sinh ra áp suất âm. Chính sự giảm áp này làm chất lỏng được hút vào buồng bơm. Như vậy, bánh răng giữ vai trò tạo lực hút ban đầu, thay thế cho cánh hút hay van như ở các loại bơm khác.
Chất lỏng được giữ lại trong các khoang hình thành giữa răng bánh và thành bơm. Khi bánh răng tiếp tục quay, những khoang này di chuyển vòng theo chu vi buồng bơm, mang chất lỏng từ cửa hút đến cửa xả. Đây là quá trình truyền tải chất lỏng kín khít và liên tục, nhờ đó dòng chảy ổn định, không bị gián đoạn.
Tại cửa xả, hai bánh răng bắt đầu ăn khớp trở lại, làm thể tích giữa các răng giảm nhanh chóng. Sự giảm thể tích này nén chất lỏng và ép nó ra ngoài. Như vậy, bánh răng đóng vai trò tạo áp suất đẩy, giúp dòng chất lỏng đi vào hệ thống với lưu lượng đều và áp lực cao.
Hình dạng, kích thước và độ chính xác khi gia công bánh răng quyết định trực tiếp đến:
Lưu lượng bơm: số răng, đường kính bánh răng càng lớn thì lưu lượng dịch chuyển càng nhiều.
Hiệu suất thể tích: khe hở giữa răng và vỏ càng nhỏ thì càng ít rò rỉ ngược, hiệu suất càng cao.
Độ ổn định dòng chảy: răng bánh ăn khớp đều giúp chất lỏng ra liên tục, không xung áp, không rung lắc.

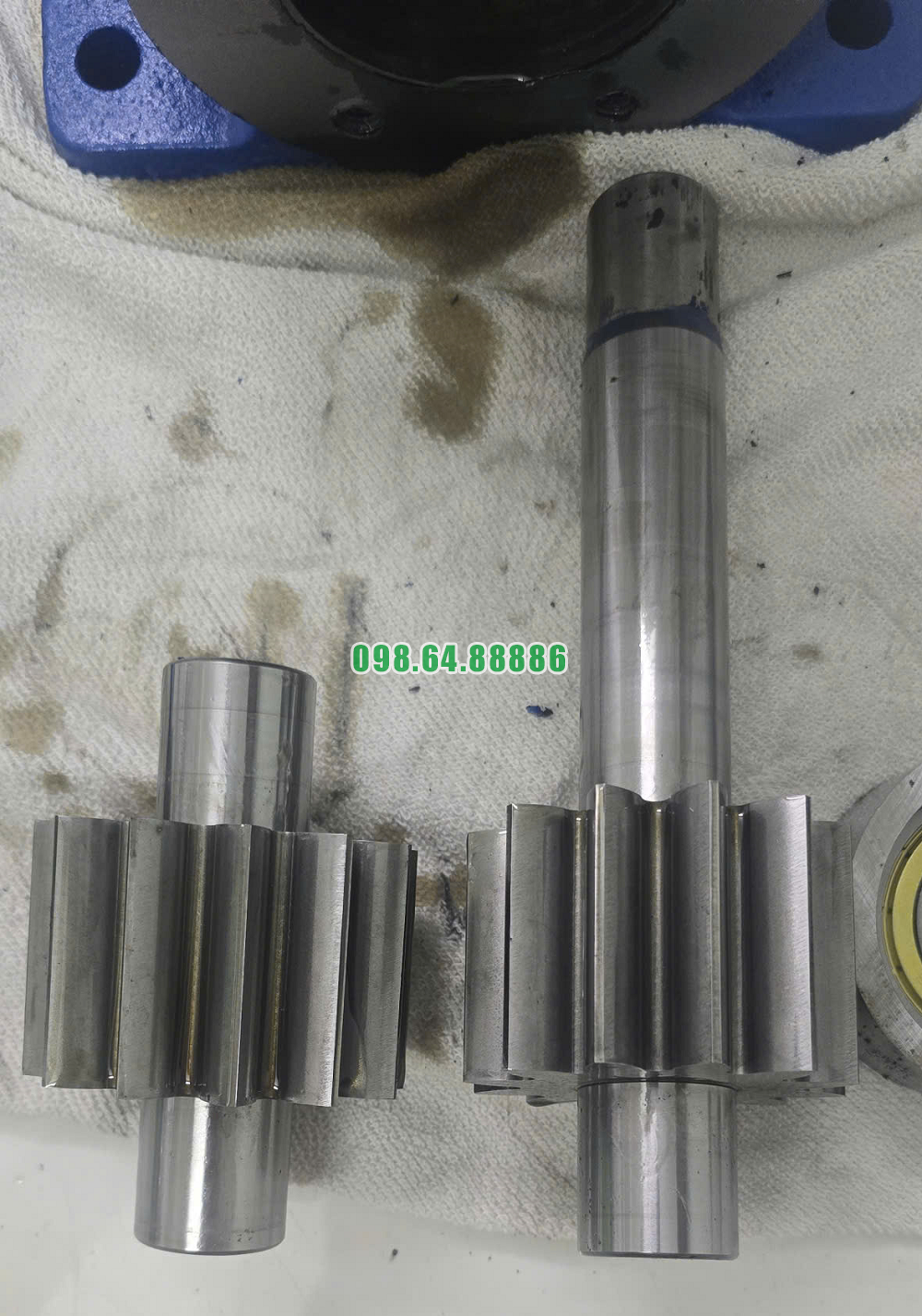

Bánh răng trong đầu bơm 2CY7.5-2.5 MS thường được làm từ thép hợp kim tôi cứng, có khả năng chịu mài mòn và tải trọng lớn. Nhờ vậy, chúng không chỉ thực hiện vai trò truyền động mà còn bảo vệ toàn bộ kết cấu bơm khỏi biến dạng, giữ tuổi thọ lâu dài cho trục và ổ đỡ.
Bánh răng là bộ phận then chốt trong đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS, đảm nhiệm cả ba chức năng: tạo lực hút, vận chuyển và đẩy chất lỏng. Ngoài ra, nó còn quyết định lưu lượng, áp suất, hiệu suất và độ bền của thiết bị. Có thể nói, chất lượng của bánh răng chính là yếu tố quyết định chất lượng tổng thể của bơm.
Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS hoạt động dựa trên sự quay đồng bộ của hai bánh răng thép tôi cứng:
Bánh răng chủ động gắn với trục motor.
Bánh răng bị động quay ngược chiều nhờ ăn khớp cơ học.
Khi hai bánh răng quay, chúng tạo ra các khoang chứa chất lỏng giữa răng bánh răng và thành vỏ bơm. Chất lỏng được cuốn từ cổng hút, dẫn dọc theo thành bơm, và bị ép ra tại cổng xả khi răng hai bánh khớp lại.
Không có dao động như bơm piston
Trong bơm piston, lưu lượng bị gián đoạn theo chu kỳ hút – nén – xả.
Ngược lại, ở bơm bánh răng, cặp bánh răng luôn quay liên tục, tạo ra một dòng chảy đều, gần như không bị ngắt quãng.
Khoang chất lỏng dịch chuyển đều
Khoang chất lỏng hình thành giữa răng và vỏ bơm có thể tích gần như bằng nhau ở mọi vòng quay.
Khi bánh răng quay, các khoang này nối tiếp nhau, giúp dòng chất lỏng được vận chuyển liên tục với lưu lượng ổn định.
Hạn chế trượt ngược (slip)
Khe hở giữa bánh răng và vỏ bơm được gia công rất nhỏ.
Điều này giảm thiểu hiện tượng chất lỏng rò ngược lại từ cổng xả về cổng hút, giúp lưu lượng luôn giữ đúng mức thiết kế.
Tốc độ quay đều của motor
Khi motor quay ổn định, trục bơm và bánh răng duy trì tốc độ đồng bộ, nên lưu lượng tỷ lệ trực tiếp với tốc độ quay.
Nếu dùng thêm biến tần, có thể điều chỉnh tốc độ để kiểm soát lưu lượng chính xác hơn.
Dòng chảy không xung động
Bơm bánh răng không nén chất lỏng bằng piston hay màng, mà chỉ “gắp” chất lỏng và đưa đi.
Nhờ vậy, dòng chảy êm, ít dao động áp suất, rất thích hợp cho các hệ thống yêu cầu cung cấp dầu, keo, hoặc dung môi đều đặn.
Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS tạo ra lưu lượng ổn định nhờ sự quay liên tục của cặp bánh răng, thể tích khoang chất lỏng dịch chuyển đồng đều, khe hở nhỏ hạn chế rò ngược và tốc độ motor ổn định. Chính cơ chế này giúp dòng bơm trở thành lựa chọn lý tưởng trong các ứng dụng yêu cầu lưu lượng chính xác, ổn định và lâu dài.

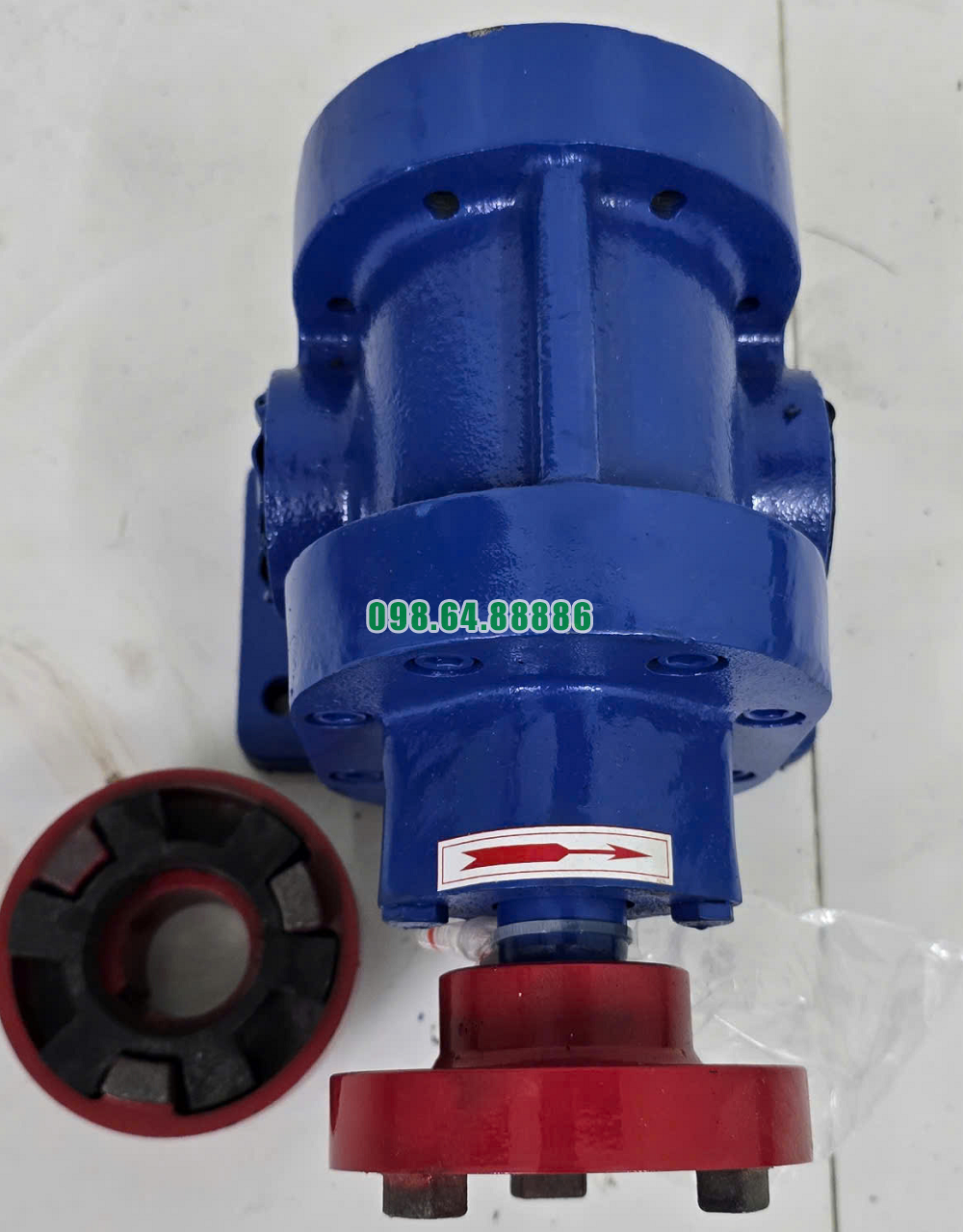

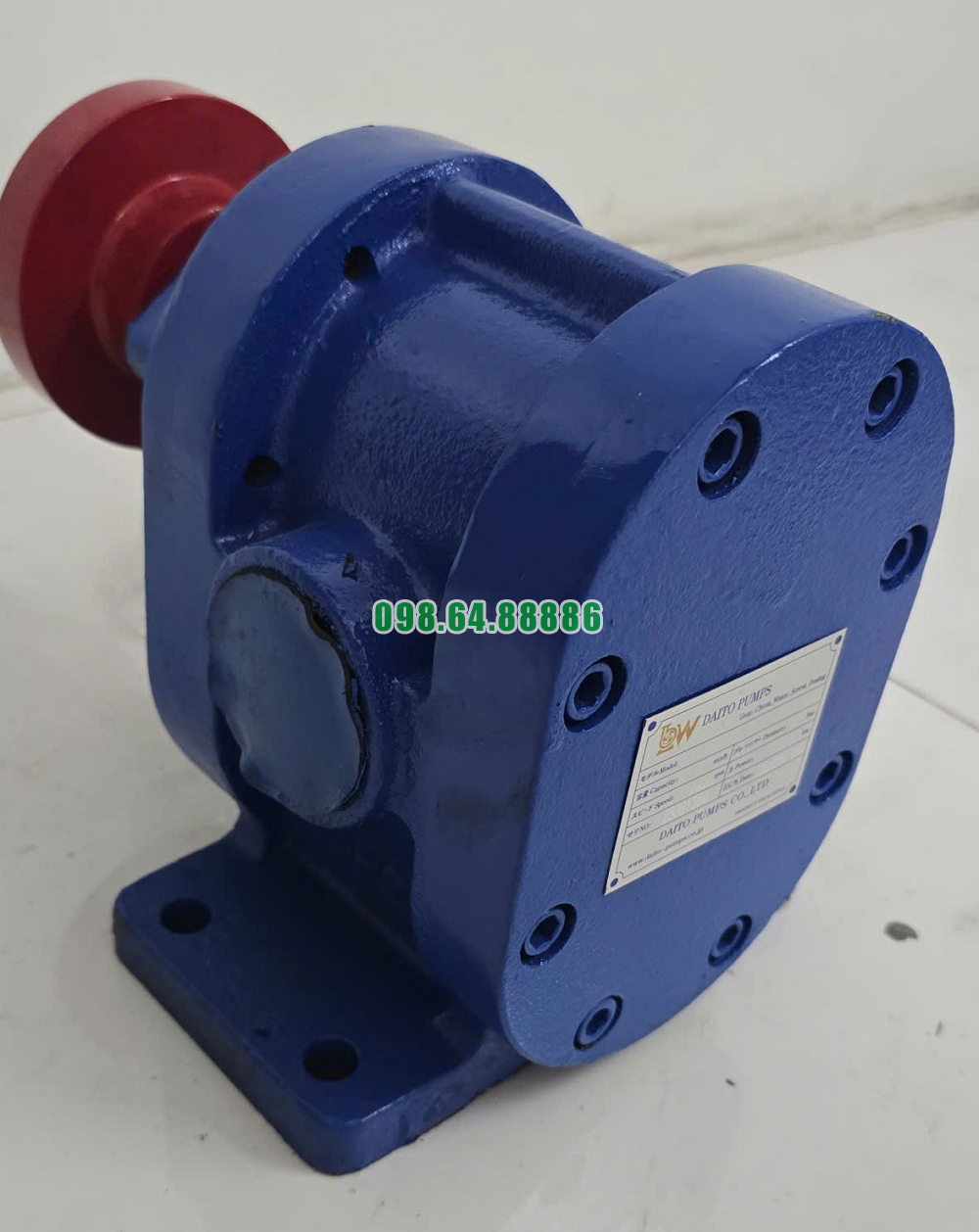

Đầu bơm bánh răng 2CY7.5-2.5 MS 7.5kw-4, 7.5m3/h
