Bơm nước trục ngang SLW100-ISW100-250 đẩy cao max 87m

Tải báo giá
• Mã SP
: SLW100-ISW100-250
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 70 - 130 m3/h hoặc 19.4 - 36.1 L/s, đẩy cao từ 68 - 87m, năng xuất 62 - 71%, động cơ 37 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 348 kg
Đang xử lý...


Thông tin sản phẩm

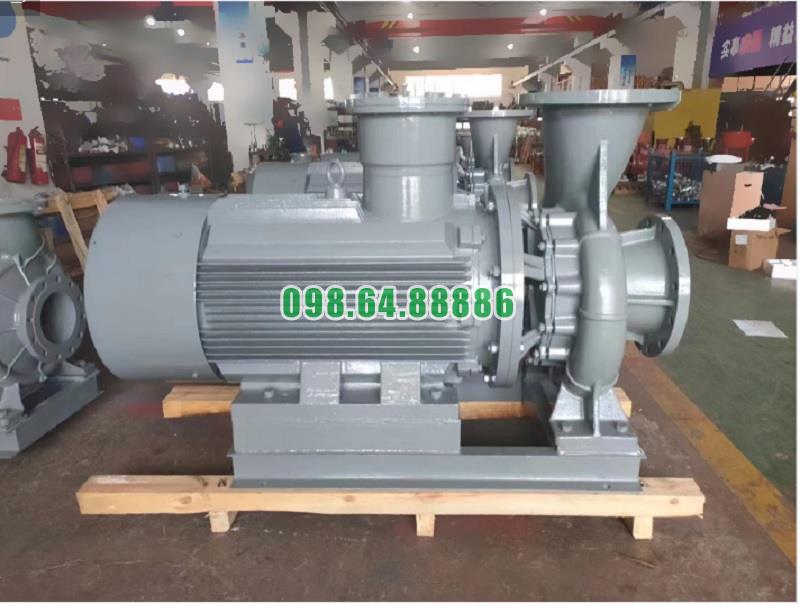

Bơm nước trục ngang SLW100-ISW100-250 đẩy cao max 87m có cửa hút gió nằm ngang và cửa xả hướng lên thẳng đứng

1. Thiết kế cửa hút và cửa xả

  • Cửa hút nằm ngang (Horizontal Inlet):

    • Cửa hút được thiết kế nằm ngang, giúp bơm dễ dàng kết nối với các đường ống cấp nước ở vị trí ngang.
    • Thiết kế này tối ưu hóa dòng chảy nước vào bơm, giảm hiện tượng tụ khí và cải thiện hiệu suất hút.
    • Thuận tiện cho việc lắp đặt trong không gian hạn chế và dễ dàng kiểm tra, bảo trì.
  • Cửa xả hướng lên thẳng đứng (Vertical Outlet):

    • Cửa xả được bố trí thẳng đứng, giúp nước thoát ra dễ dàng và tạo áp suất cao, đáp ứng cột áp tối đa 87m.
    • Cấu trúc này phù hợp với các hệ thống cần đẩy nước lên cao, chẳng hạn như các tòa nhà cao tầng, hệ thống làm mát công nghiệp, hoặc tưới tiêu nông nghiệp.

2. Ưu điểm của thiết kế

  • Dễ dàng lắp đặt:

    • Thiết kế cửa hút ngang và cửa xả thẳng đứng giảm thiểu không gian cần thiết để lắp đặt bơm.
    • Kết nối linh hoạt với các hệ thống đường ống có bố trí đa dạng.
  • Hiệu quả vận hành cao:

    • Dòng nước được dẫn trực tiếp từ cửa hút vào buồng bơm mà không gây xáo trộn, tối ưu hóa dòng chảy.
    • Cửa xả thẳng đứng giúp tạo áp lực mạnh hơn, giảm tổn thất áp suất trên đường ống.
  • Phù hợp với nhiều ứng dụng:

    • Đáp ứng tốt các yêu cầu về lưu lượng lớn (130 m³/h) và cột áp cao (87m), lý tưởng cho các hệ thống cấp nước và xử lý nước.

3. Ứng dụng thực tế

  • Hệ thống cấp nước cao tầng:
    • Đẩy nước lên các tòa nhà cao tầng hoặc các khu vực có độ cao lớn.
  • Tưới tiêu và nông nghiệp:
    • Cung cấp nước cho các cánh đồng hoặc khu vực trồng trọt trên địa hình cao.
  • Công nghiệp:
    • Sử dụng trong hệ thống làm mát công nghiệp hoặc vận chuyển nước trong nhà máy sản xuất.
  • Xử lý nước thải:
    • Vận chuyển nước trong các nhà máy xử lý nước thải với yêu cầu đẩy nước lên các bể xử lý cao.

4. Tính năng kỹ thuật hỗ trợ thiết kế

  • Động cơ mạnh mẽ 37 kW:
    • Đảm bảo cung cấp lực quay mạnh để tạo áp lực nước cao.
  • Cánh bơm ly tâm tối ưu:
    • Thiết kế cánh bơm tạo lực ly tâm lớn, hỗ trợ tốt cho việc đẩy nước lên cao.
  • Vật liệu chịu áp lực:
    • Thân bơm và cánh bơm được làm từ gang hoặc thép không gỉ, giúp thiết bị chịu được áp lực lớn trong các hệ thống yêu cầu cột áp cao.

5. Lợi ích khi sử dụng

  • Đảm bảo lưu lượng và áp suất ổn định:
    • Với lưu lượng 130 m³/h và cột áp 87m, bơm cung cấp nước liên tục và ổn định cho các hệ thống cần áp suất cao.
  • Tiết kiệm không gian và chi phí lắp đặt:
    • Thiết kế cửa hút và xả tối ưu hóa không gian và giảm chi phí đường ống.
  • Bền bỉ và đáng tin cậy:
    • Chất liệu cao cấp và thiết kế tiêu chuẩn ISO2858 giúp bơm hoạt động lâu dài, ít hỏng hóc.

Bơm nước trục ngang SLW100-ISW100-250 với thiết kế cửa hút nằm ngang và cửa xả thẳng đứng là lựa chọn lý tưởng cho các hệ thống yêu cầu đẩy nước lên cao hoặc vận chuyển nước qua khoảng cách lớn. Với khả năng vận hành mạnh mẽ, thiết kế này mang lại hiệu quả cao trong nhiều lĩnh vực từ công nghiệp đến dân dụng

Bơm nước trục ngang SLW100-ISW100-250 đẩy cao max 87m dùng để xử lý nước sạch và các chất lỏng tương tự như nước về tính chất lý hóa.

Bơm nước trục ngang SLW100-ISW100-250, với khả năng đẩy cao tối đa 87m và lưu lượng lên tới 130 m³/h, được thiết kế tối ưu cho việc xử lý nước sạch và các chất lỏng có tính chất tương tự nước về lý hóa. Dưới đây là chi tiết ứng dụng và lợi ích khi sử dụng bơm này:

1. Ứng dụng trong xử lý nước sạch

1.1. Cấp nước cho hệ thống dân dụng và công nghiệp

  • Cấp nước sinh hoạt:
    • Cung cấp nước sạch cho các tòa nhà cao tầng, khu dân cư, và khu đô thị.
  • Hệ thống cấp nước công nghiệp:
    • Phục vụ các nhà máy sản xuất cần nước sạch cho quy trình chế biến hoặc làm mát máy móc.

1.2. Hệ thống xử lý nước sạch

  • Bơm cấp nước vào hệ thống lọc:
    • Đẩy nước qua các bộ lọc cát, than hoạt tính, hoặc màng lọc để loại bỏ tạp chất.
  • Hệ thống xử lý nước RO (Reverse Osmosis):
    • Sử dụng bơm để cung cấp áp lực cao cho hệ thống thẩm thấu ngược, đảm bảo hiệu quả lọc tối ưu.

1.3. Tuần hoàn và lưu trữ nước sạch

  • Tuần hoàn nước sạch:
    • Duy trì dòng chảy liên tục trong các bể chứa nước sạch để tránh tình trạng nước tù đọng.
  • Bơm nước lên bể chứa trên cao:
    • Đáp ứng nhu cầu cấp nước ổn định bằng cách bơm nước sạch lên các bể chứa cao tầng.

2. Ứng dụng với các chất lỏng tương tự nước

2.1. Chất lỏng có tính chất vật lý tương tự nước

  • Nước công nghiệp:
    • Các loại nước không chứa tạp chất lớn hoặc hóa chất độc hại, thường dùng trong hệ thống làm mát hoặc rửa thiết bị.
  • Dung dịch nhẹ:
    • Chất lỏng pha loãng có tính ăn mòn thấp, như nước muối nhẹ hoặc dung dịch tẩy rửa nồng độ thấp.

2.2. Hệ thống tuần hoàn và vận chuyển

  • Tuần hoàn chất lỏng:
    • Sử dụng trong các hệ thống làm mát, nơi cần dòng chảy ổn định của chất lỏng để giảm nhiệt độ.
  • Vận chuyển chất lỏng:
    • Đáp ứng nhu cầu vận chuyển các dung dịch nhẹ từ bể chứa đến các thiết bị sử dụng hoặc ngược lại.

3. Lợi ích khi sử dụng bơm SLW100-ISW100-250 trong xử lý nước sạch

3.1. Hiệu suất vượt trội

  • Đẩy cao tới 87m:
    • Phù hợp với các hệ thống yêu cầu áp lực lớn, như cung cấp nước lên bể cao tầng hoặc bơm qua màng lọc RO.
  • Lưu lượng lớn:
    • Khả năng bơm lên tới 130 m³/h giúp đáp ứng nhu cầu cấp nước quy mô lớn.

3.2. Chất liệu bền bỉ

  • Thân bơm:
    • Làm từ gang đúc hoặc thép không gỉ, đảm bảo độ bền cao và chống ăn mòn trong môi trường nước sạch hoặc dung dịch nhẹ.
  • Trục và cánh bơm:
    • Được gia công chính xác, chịu được áp lực và mài mòn thấp trong thời gian dài.

3.3. Tiết kiệm năng lượng

  • Hiệu suất động cơ cao:
    • Động cơ 37 kW với tiêu chuẩn tiết kiệm năng lượng IE3 hoặc IE4, giúp giảm chi phí vận hành.
  • Vận hành ổn định:
    • Thiết kế thủy lực tối ưu giúp giảm tổn thất áp lực, duy trì hiệu suất cao với tiêu thụ năng lượng thấp.

3.4. Dễ bảo trì

  • Thiết kế đơn giản:
    • Dễ dàng tháo lắp và bảo trì các bộ phận như phớt, cánh bơm, và trục bơm.
  • Khả năng chống tắc nghẽn:
    • Buồng bơm và cánh bơm được thiết kế để hạn chế tối đa hiện tượng tắc nghẽn bởi cặn bẩn hoặc tạp chất nhỏ.

4. Lưu ý khi sử dụng bơm trong xử lý nước sạch và chất lỏng tương tự

  • Chọn đúng dung dịch:
    • Đảm bảo chất lỏng được bơm không chứa hạt rắn lớn hoặc hóa chất ăn mòn cao để tránh hư hỏng cánh bơm.
  • Kiểm tra định kỳ:
    • Thực hiện kiểm tra và bảo trì định kỳ để duy trì hiệu suất và kéo dài tuổi thọ thiết bị.
  • Kiểm soát áp suất:
    • Sử dụng van và đồng hồ đo áp suất để đảm bảo bơm hoạt động trong dải áp suất và lưu lượng phù hợp.

Bơm SLW100-ISW100-250 là giải pháp lý tưởng cho việc xử lý nước sạch và các chất lỏng tương tự nước nhờ hiệu suất cao, vật liệu bền bỉ, và khả năng vận hành ổn định. Sử dụng đúng cách và bảo trì định kỳ sẽ giúp bơm hoạt động hiệu quả, tiết kiệm chi phí và tăng độ bền lâu dài

Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-250 đẩy cao max 87m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

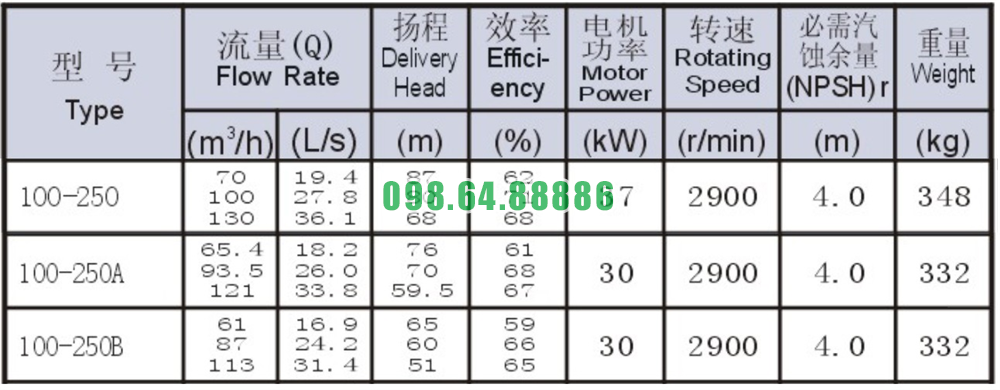

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-250 đẩy cao max 87m

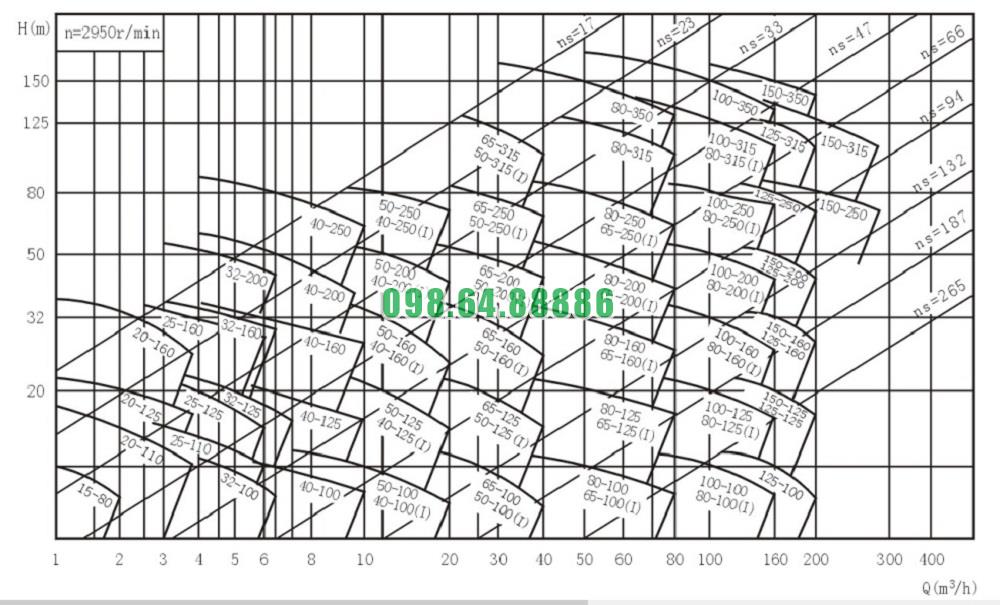

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-250 đẩy cao max 87m

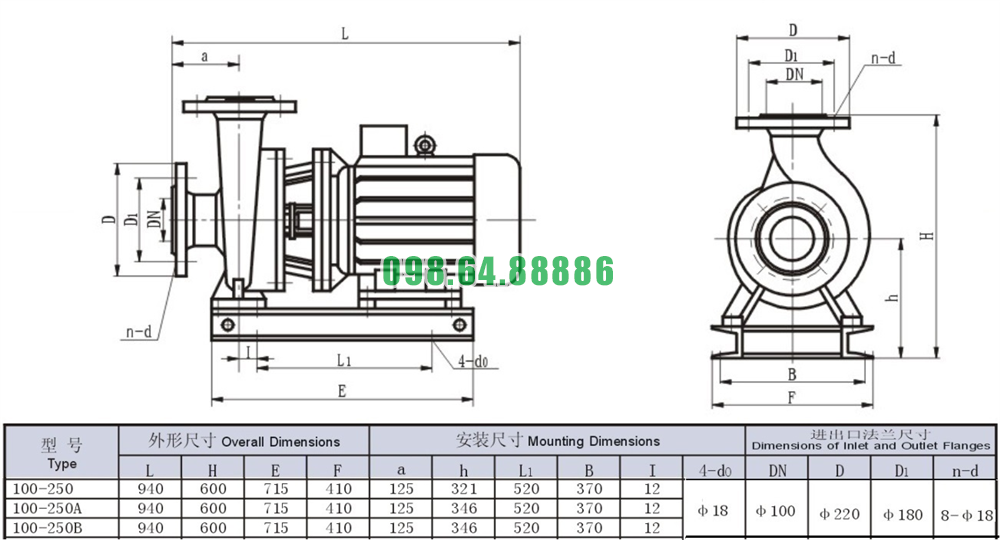

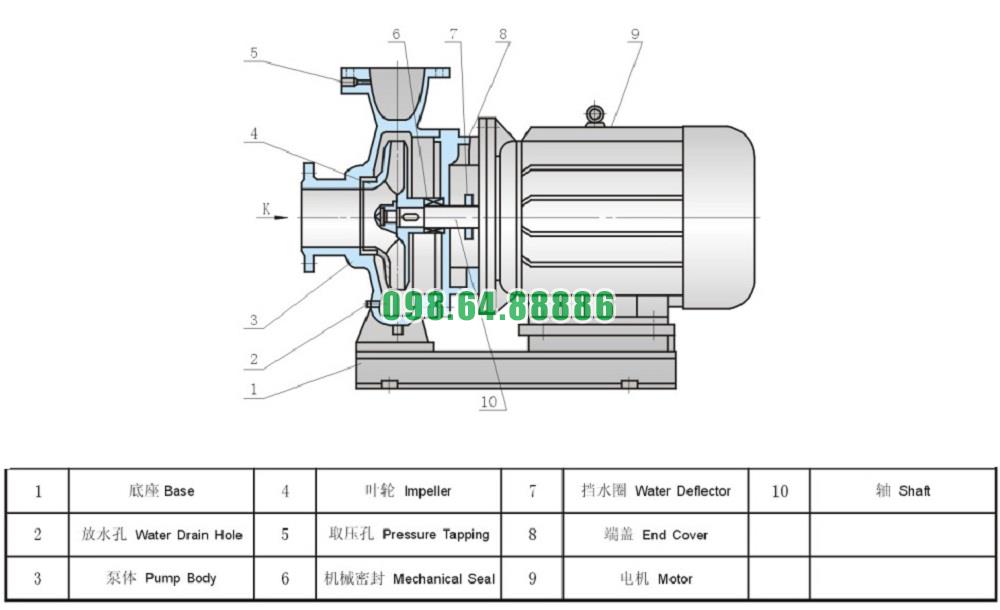

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-250 đẩy cao max 87m
