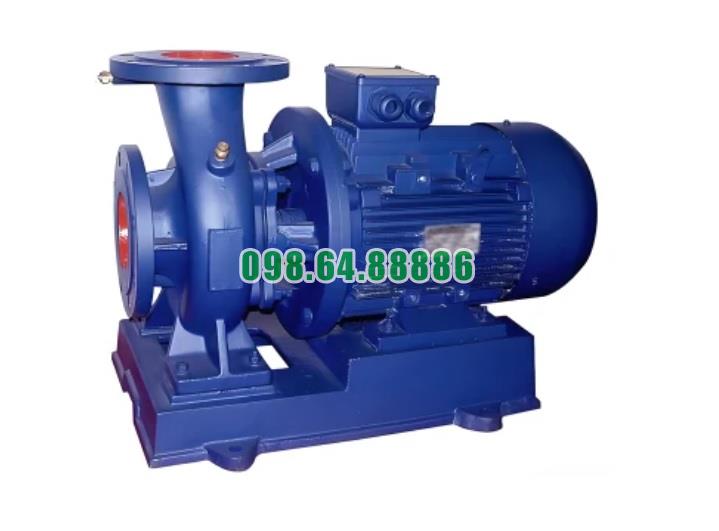

Bơm li tâm trục ngang SLW-ISW50-160-I công suất 4 kw lưu lượng 32.5 m3/h

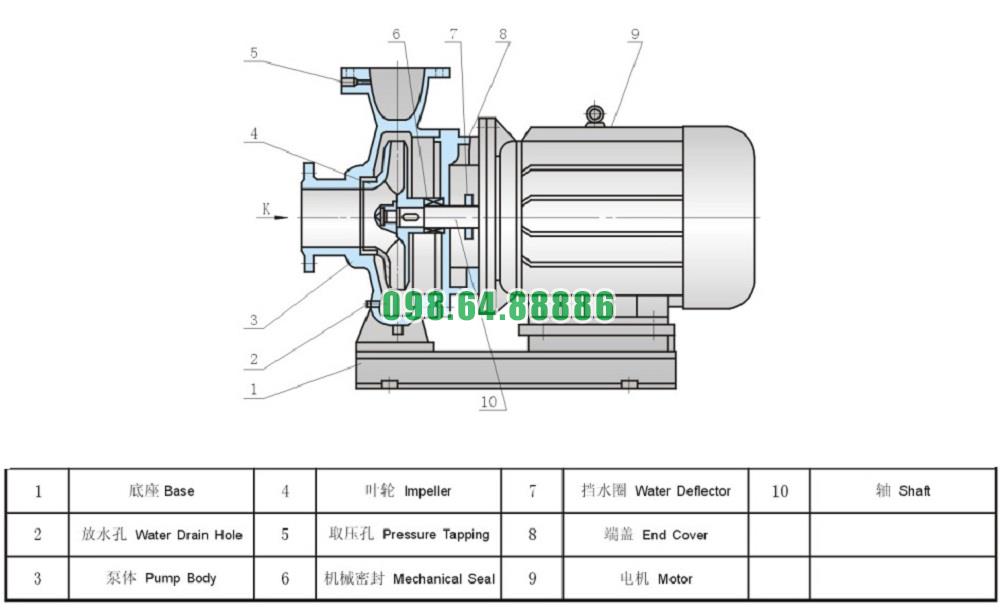

Bơm ly tâm trục ngang SLW-ISW50-160-I với công suất 4 kW và lưu lượng 32.5 m³/h là một thiết bị hiệu suất cao, được thiết kế để đáp ứng các nhu cầu cấp nước trong nhiều ứng dụng công nghiệp và dân dụng. Dưới đây là mô tả chi tiết về cấu tạo chính của bơm này:

1. Thân Bơm (Pump Body)

• Vật Liệu: Thân bơm được làm từ gang đúc hoặc thép không gỉ, có khả năng chống ăn mòn và chịu lực tốt, đảm bảo độ bền và tuổi thọ cao.
• Thiết Kế Tách Đôi (Split-Case): Thân bơm có thiết kế tách đôi, cho phép dễ dàng truy cập vào các bộ phận bên trong để bảo trì và sửa chữa mà không cần tháo rời toàn bộ bơm khỏi hệ thống.
• Cửa Hút và Cửa Xả: Cửa hút nằm ngang giúp tối ưu hóa dòng chảy khi nước đi vào bơm, trong khi cửa xả hướng lên thẳng đứng giúp tăng áp lực nước khi ra khỏi bơm.

2. Cánh Bơm (Impeller)

• Vật Liệu: Cánh bơm được làm từ thép không gỉ hoặc hợp kim gang, đảm bảo độ bền cao và khả năng chống ăn mòn.
• Thiết Kế Tối Ưu: Cánh bơm được thiết kế với các lá cánh nghiêng, giúp tối ưu hóa lưu lượng và áp lực nước, giảm thiểu tổn thất năng lượng và tăng hiệu suất bơm.
• Chức Năng: Cánh bơm quay với tốc độ cao (2900 r/min), tạo ra lực ly tâm mạnh mẽ để đẩy nước từ cửa hút vào cửa xả của bơm.

3. Vỏ Bơm (Pump Casing)

• Vật Liệu: Vỏ bơm được làm từ gang đúc hoặc thép không gỉ, có khả năng chịu áp lực cao và chống ăn mòn.
• Thiết Kế: Vỏ bơm bao quanh cánh bơm và tạo ra khoang kín để nước di chuyển từ cửa hút đến cửa xả. Thiết kế này giúp tối ưu hóa hiệu suất bơm và bảo vệ các bộ phận bên trong khỏi các tác động bên ngoài.
• Khả Năng Chịu Lực: Vỏ bơm được thiết kế để chịu được áp lực cao từ quá trình bơm nước, đảm bảo an toàn và hiệu quả trong vận hành.

4. Trục Bơm (Pump Shaft)

• Vật Liệu: Trục bơm thường được làm từ thép không gỉ hoặc thép hợp kim, có độ bền cao và khả năng chống ăn mòn tốt.
• Chức Năng: Trục bơm truyền động từ động cơ đến cánh bơm, đảm bảo cánh bơm quay trơn tru và tạo ra lực đẩy nước mạnh mẽ.
• Thiết Kế: Trục bơm được gia công chính xác để đảm bảo độ đồng trục và giảm thiểu rung động trong quá trình vận hành.

5. Phớt Cơ Khí (Mechanical Seal)

• Chức Năng: Phớt cơ khí ngăn chặn sự rò rỉ của nước ra ngoài, bảo vệ động cơ và các bộ phận cơ khí bên trong bơm.
• Vật Liệu Chịu Mài Mòn: Phớt cơ khí được làm từ các vật liệu chịu mài mòn như gốm, graphite, hoặc carbide silicon, đảm bảo độ bền và khả năng chịu áp lực cao.
• Thiết Kế: Phớt cơ khí được thiết kế để giữ kín trục bơm và ngăn chặn nước rò rỉ qua khe hở giữa trục bơm và vỏ bơm.

6. Động Cơ (Motor)

• Công Suất 4 kW: Động cơ mạnh mẽ cung cấp đủ năng lượng để bơm hoạt động hiệu quả, đảm bảo lưu lượng và áp lực nước cần thiết.
• Điện Áp: 380V/50Hz, phù hợp với lưới điện công nghiệp tiêu chuẩn.
• Hiệu Quả Năng Lượng: Động cơ được thiết kế để sử dụng năng lượng hiệu quả, giảm thiểu tiêu thụ điện năng và chi phí vận hành.
• Bảo Vệ Động Cơ: Hệ thống bảo vệ quá tải và quá nhiệt giúp ngăn ngừa hư hỏng và kéo dài tuổi thọ của động cơ.

7. Vòng Bi (Bearings)

• Chức Năng: Vòng bi hỗ trợ trục bơm, giúp trục quay trơn tru và giảm ma sát giữa trục và thân bơm.
• Chất Liệu: Vòng bi thường được làm từ thép chịu lực và được bôi trơn để giảm ma sát và mài mòn.
• Bảo Vệ: Vòng bi được thiết kế để chịu tải trọng từ trục bơm và đảm bảo độ bền trong quá trình vận hành lâu dài.

8. Đế Bơm (Pump Base)

• Vật Liệu Bền Bỉ: Đế bơm thường được làm từ gang hoặc thép, đảm bảo độ bền và khả năng chịu lực tốt.
• Thiết Kế Ổn Định: Đế bơm được thiết kế chắc chắn và ổn định, giúp bơm hoạt động ổn định và giảm rung động trong quá trình vận hành.
• Tiết Kiệm Không Gian: Thiết kế nhỏ gọn của đế bơm giúp tiết kiệm không gian lắp đặt, đặc biệt là trong các khu vực có không gian hạn chế.

Bơm ly tâm trục ngang SLW-ISW50-160-I với công suất 4 kW và lưu lượng 32.5 m³/h là một thiết bị chất lượng cao, được thiết kế để cung cấp hiệu suất vượt trội và độ bền trong nhiều ứng dụng khác nhau. Với các bộ phận chính như thân bơm, cánh bơm, vỏ bơm, phớt cơ khí, trục bơm, vòng bi, đế bơm và động cơ, bơm này đảm bảo hoạt động hiệu quả, ổn định và bền bỉ. Cấu trúc tối ưu và vật liệu cao cấp giúp bơm đáp ứng tốt các yêu cầu khắt khe trong nhiều lĩnh vực công nghiệp và dân dụng

Việc sử dụng bơm ly tâm trục ngang SLW-ISW50-160-I đúng cách không chỉ đảm bảo hiệu suất hoạt động tối đa mà còn kéo dài tuổi thọ của thiết bị. Dưới đây là hướng dẫn chi tiết về cách sử dụng bơm này.

1. Chuẩn Bị Trước Khi Vận Hành

a. Kiểm Tra Trước Khi Khởi Động

• Kiểm tra nguồn điện: Đảm bảo rằng nguồn điện cung cấp cho bơm đúng với thông số kỹ thuật (điện áp, tần số, công suất).
• Kiểm tra hệ thống ống dẫn: Đảm bảo các ống hút và ống xả được kết nối chắc chắn, không có rò rỉ hoặc tắc nghẽn.
• Kiểm tra mức nước: Đảm bảo rằng mức nước đủ để bơm hoạt động hiệu quả và không chạy khô.
• Kiểm tra dầu bôi trơn: Kiểm tra và đảm bảo rằng các bộ phận như vòng bi đã được bôi trơn đầy đủ.

b. Cài Đặt Thiết Bị Bảo Vệ

• Bảo vệ quá tải: Lắp đặt thiết bị bảo vệ quá tải để ngăn ngừa động cơ bị hư hỏng do hoạt động quá công suất.
• Bảo vệ quá nhiệt: Đảm bảo rằng bơm được trang bị thiết bị bảo vệ quá nhiệt để ngăn ngừa hư hỏng do nhiệt độ tăng cao.

2. Khởi Động Bơm

a. Khởi Động Đúng Cách

• Mở van hút và xả: Trước khi khởi động, đảm bảo rằng van hút và van xả đã được mở hoàn toàn để tránh áp lực quá lớn khi bơm hoạt động.
• Bật nguồn điện: Bật nguồn điện và theo dõi bơm trong vài phút đầu để đảm bảo rằng bơm hoạt động bình thường, không có tiếng ồn hoặc rung động bất thường.

b. Kiểm Tra Sau Khi Khởi Động

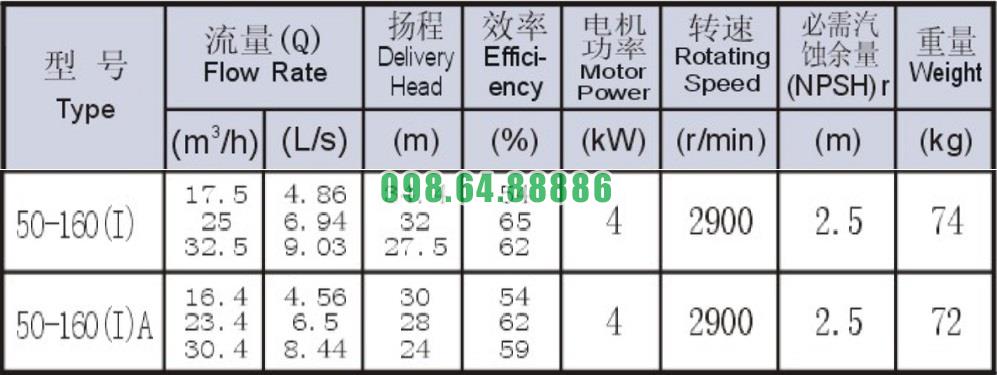

• Kiểm tra áp suất và lưu lượng: Đảm bảo rằng áp suất và lưu lượng nước đạt đúng thông số kỹ thuật (áp suất đẩy cao 34.4m, lưu lượng 32.5 m³/h).
• Kiểm tra tiếng ồn và rung động: Bơm hoạt động êm ái, không có tiếng ồn lớn hoặc rung động mạnh.

3. Vận Hành Bơm

a. Giám Sát Hoạt Động

• Theo dõi áp suất và lưu lượng: Sử dụng các thiết bị đo áp suất và lưu lượng để theo dõi hoạt động của bơm, đảm bảo rằng bơm luôn hoạt động ở hiệu suất tối ưu.
• Giám sát nhiệt độ: Theo dõi nhiệt độ của động cơ và các bộ phận khác để phát hiện kịp thời các dấu hiệu quá nhiệt.

b. Điều Chỉnh và Kiểm Tra Định Kỳ

• Điều chỉnh van: Nếu cần thiết, điều chỉnh van hút và van xả để tối ưu hóa lưu lượng và áp suất nước.
• Kiểm tra và làm sạch: Định kỳ kiểm tra và làm sạch các bộ phận như cánh bơm, phốt trục, và vòng bi để đảm bảo bơm hoạt động ổn định.

4. Dừng Bơm

a. Quy Trình Dừng Bơm

• Tắt nguồn điện: Tắt nguồn điện cung cấp cho bơm một cách từ từ để tránh áp lực đột ngột.
• Đóng van hút và xả: Đóng van hút và van xả sau khi bơm đã ngừng hoạt động hoàn toàn.

b. Kiểm Tra Sau Khi Dừng Bơm

• Kiểm tra tình trạng bơm: Sau khi bơm ngừng hoạt động, kiểm tra các bộ phận để phát hiện các dấu hiệu hư hỏng hoặc mòn.
• Làm sạch và bảo dưỡng: Làm sạch bơm và thực hiện các bước bảo dưỡng cần thiết để chuẩn bị cho lần hoạt động tiếp theo.

5. Bảo Dưỡng Định Kỳ

a. Bảo Dưỡng Hàng Tháng

• Kiểm tra và bôi trơn: Kiểm tra và bôi trơn các bộ phận chuyển động như vòng bi, phốt trục.
• Làm sạch cánh bơm và vỏ bơm: Làm sạch cánh bơm và vỏ bơm để loại bỏ cặn bẩn và tạp chất.

b. Bảo Dưỡng Hàng Quý và Hàng Năm

• Kiểm tra hệ thống điện: Đảm bảo hệ thống điện và các thiết bị bảo vệ hoạt động bình thường.
• Thay thế các bộ phận hao mòn: Thay thế các bộ phận bị mòn như phốt trục, vòng bi, cánh bơm nếu cần thiết.
• Kiểm tra toàn diện: Thực hiện kiểm tra toàn diện và bảo dưỡng tổng thể để đảm bảo bơm hoạt động ổn định và hiệu quả.

Việc sử dụng và bảo dưỡng bơm ly tâm trục ngang SLW-ISW50-160-I đúng cách là rất quan trọng để đảm bảo hiệu suất và tuổi thọ của thiết bị. Bằng cách tuân thủ các hướng dẫn khởi động, vận hành, dừng bơm, và bảo dưỡng định kỳ, bạn sẽ giúp bơm hoạt động ổn định, hiệu quả và bền bỉ trong thời gian dài
