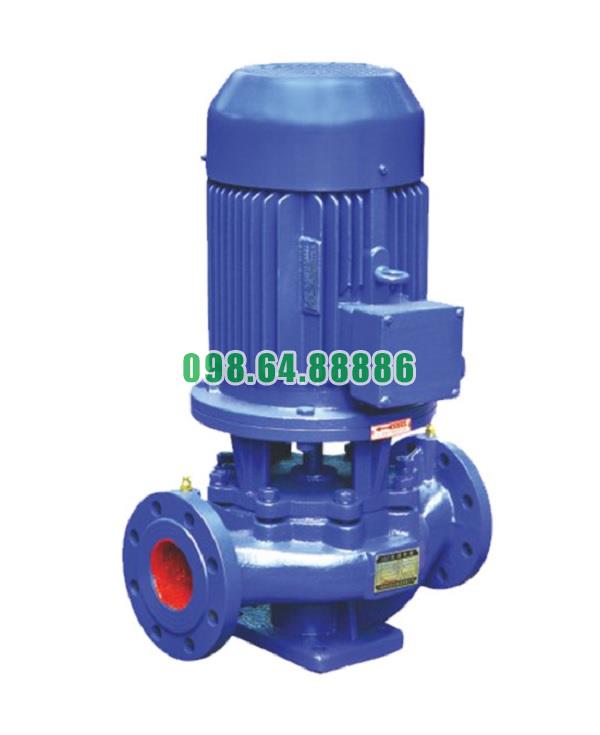

Bơm hút xả đặt nằm thẳng model ISG65-100, IRG65-100 là dòng bơm ly tâm trục đứng được phát triển với định hướng thiết kế tinh gọn, hiệu quả và hiện đại. Những cải tiến trong cấu tạo không chỉ nâng cao hiệu suất vận hành mà còn giúp tối ưu hóa việc lắp đặt, bảo trì và tiết kiệm chi phí tổng thể. Dưới đây là các ưu điểm thiết kế nổi bật của dòng bơm này.
Đây là điểm nổi bật nhất của bơm ISG65-100 và IRG65-100. Với cửa hút và cửa xả thẳng hàng trên cùng một trục, thiết bị có thể:
Kết nối trực tiếp với hệ thống đường ống, không cần co nối chuyển hướng
Giảm tổn thất áp lực, do dòng chất lỏng không bị đổi hướng đột ngột
Lắp đặt dễ dàng, phù hợp với cả hệ thống cũ và mới
Thiết kế này đặc biệt hữu ích trong các công trình kỹ thuật có không gian hẹp hoặc cần lắp song song nhiều bơm.
Trục của động cơ và trục bơm được bố trí thẳng hàng theo phương đứng, cho phép:
Truyền mô-men xoắn trực tiếp từ động cơ đến cánh bơm
Hạn chế thất thoát năng lượng cơ học do không có khớp nối trung gian
Giảm rung lắc, tăng ổn định khi vận hành ở tốc độ cao
Cơ cấu đồng trục đơn giản hóa kết cấu chung, giúp thiết bị nhỏ gọn hơn nhưng mạnh mẽ hơn.
Kiểu dáng thẳng đứng cho phép bơm:
Tận dụng chiều cao, giải phóng mặt bằng
Phù hợp lắp đặt trong phòng kỹ thuật, tầng hầm, tủ kỹ thuật tầng mái
Dễ ghép nối song song hoặc nối tiếp trong hệ thống lớn
Đây là lựa chọn lý tưởng cho các công trình dân dụng và thương mại hiện đại.
Buồng bơm được thiết kế dạng volute (xoắn ốc), có nhiệm vụ thu nhận và chuyển đổi năng lượng ly tâm từ cánh bơm thành áp suất. Ưu điểm:
Giảm tổn thất thủy lực
Tạo dòng chảy đều, ổn định áp lực
Giảm xung áp và hiện tượng xâm thực
Cấu trúc volute cũng giúp tăng độ bền của buồng bơm và hạn chế ăn mòn do dòng chảy rối.
Cánh bơm được thiết kế và gia công chính xác, đảm bảo:
Tạo áp lực mạnh và lưu lượng ổn định
Cân bằng động tốt, giảm rung, tăng tuổi thọ vòng bi và trục
Chống bám bẩn và mài mòn, nhờ cấu trúc khép kín hoặc bán hở
Cánh thường được làm từ gang hợp kim, đồng hoặc inox, phù hợp nhiều loại lưu chất khác nhau.
Bơm được trang bị phớt cơ khí chất lượng cao, sử dụng các vật liệu như ceramic, carbon, silicon carbide. Lợi ích của thiết kế này:
Ngăn tuyệt đối rò rỉ tại trục quay
Chịu nhiệt và chịu mài mòn tốt
Tăng độ an toàn cho động cơ và hệ thống điện
Phớt được đặt trong hộp kín, dễ tháo lắp và thay thế khi bảo trì.
Phần thân bơm được cố định trên chân đế gang đúc hoặc thép tấm hàn, giúp:
Ổn định toàn bộ thiết bị khi vận hành ở tốc độ cao
Giảm rung động lan truyền ra nền móng
Thuận tiện bắt buloong cố định xuống nền bê tông hoặc bệ thép
Model ISG65-100, IRG65-100 tuân theo các tiêu chuẩn kỹ thuật phổ biến:
Kích thước mặt bích theo chuẩn JIS, DIN hoặc ANSI
Dễ thay thế hoặc lắp ghép với đường ống có sẵn
Khả năng phối hợp với biến tần, cảm biến, tủ điều khiển tự động
Giúp thiết bị linh hoạt trong nhiều cấu hình hệ thống và phù hợp với tiêu chuẩn quốc tế
Bơm ISG65-100 và IRG65-100 là dòng bơm ly tâm trục đứng đồng trục, sử dụng nguyên lý biến đổi năng lượng cơ học từ động cơ thành năng lượng động học của dòng chất lỏng.
Khi động cơ quay, trục bơm nối liền với cánh bơm sẽ truyền mô-men xoắn đến cánh, làm chất lỏng trong buồng bơm chuyển động quay theo. Do lực ly tâm, chất lỏng bị đẩy ra ngoài mép cánh bơm với vận tốc cao, tạo thành áp suất và lưu lượng ổn định đẩy nước ra cửa xả.
Khi khởi động bơm, cánh bơm quay tạo ra vùng áp suất thấp ở tâm cánh
Áp suất khí quyển sẽ đẩy nước từ bể chứa hoặc đường hút tràn vào buồng bơm
Nhờ cấu trúc hút thẳng và đặt trục dọc, nước được dẫn theo phương thẳng đứng từ đầu vào đến tâm cánh
Dưới tác dụng của lực ly tâm, nước được cánh bơm đẩy văng ra rìa buồng bơm
Áp suất tại rìa lớn hơn áp suất đầu vào, tạo ra chênh lệch áp lực, đẩy nước qua đường xả
Nước được ép ra theo phương thẳng nằm ngang hoặc hơi hướng lên tùy thiết kế
Là nguồn cấp năng lượng chính, truyền chuyển động quay cho trục bơm
Quay đều và ổn định, đảm bảo tốc độ cánh bơm không bị gián đoạn
Tốc độ quay phổ biến: 2900 vòng/phút (2 cực) hoặc 1450 vòng/phút (4 cực)
Truyền chuyển động từ động cơ tới cánh bơm
Luôn được căn chỉnh đồng tâm để tránh rung, mòn hoặc vỡ trục
Là bộ phận trực tiếp tạo ra lực ly tâm để hút và đẩy nước
Thiết kế cong, đa số là cánh kín hoặc bán hở, tùy theo yêu cầu lưu lượng và cột áp
Là khoang chứa nước chuyển động, nơi năng lượng cơ được biến đổi thành áp suất
Có thiết kế hướng dòng tối ưu để giảm tổn thất và tăng hiệu suất
Giữ kín buồng bơm, ngăn nước rò rỉ ra ngoài theo trục quay
Được làm từ vật liệu chịu mài mòn, hoạt động ổn định trong điều kiện áp lực và nhiệt độ cao
Đầu hút và đầu xả cùng nằm trên trục thẳng, giúp giảm tổn thất thủy lực và tăng hiệu suất
Lắp đặt gọn gàng theo chiều thẳng đứng, tiết kiệm diện tích sàn
Dễ kết nối với hệ thống đường ống trong các hệ thống booster, PCCC hoặc tuần hoàn nước
Đường hút phải có nước đầy, tránh cavitation hoặc hiện tượng chạy khô
Không khí phải được xả ra khỏi buồng bơm trước khi khởi động
Van đầu vào và đầu ra phải được điều chỉnh đúng mức
Không chạy bơm khi đóng van xả hoàn toàn, vì có thể làm tăng áp quá mức gây hỏng phớt và động cơ
Bơm lắp thẳng trục đứng, bơm đường ống, bơm ly tâm trục đứng ISG65-100, IRG65-100 1.5kw
5.443.200 VND
