Thiết kế mặt bích và gioăng làm kín của Bơm SouzVac 2XZ-6C công suất 1.1 kW
Trong bơm chân không SouzVac 2XZ-6C, đặc biệt khi vận hành với công suất 1.1 kW và sử dụng trong các ứng dụng yêu cầu độ kín cao như chưng cất quay, hệ thống lạnh hoặc buồng chân không nhỏ, thiết kế mặt bích và gioăng làm kín đóng vai trò quyết định đến hiệu suất tổng thể. Hai bộ phận này đảm bảo bơm không bị rò rỉ khí, giữ được áp suất chân không sâu và vận hành ổn định lâu dài. Dưới đây là phân tích chi tiết về thiết kế mặt bích và gioăng làm kín của dòng bơm này.

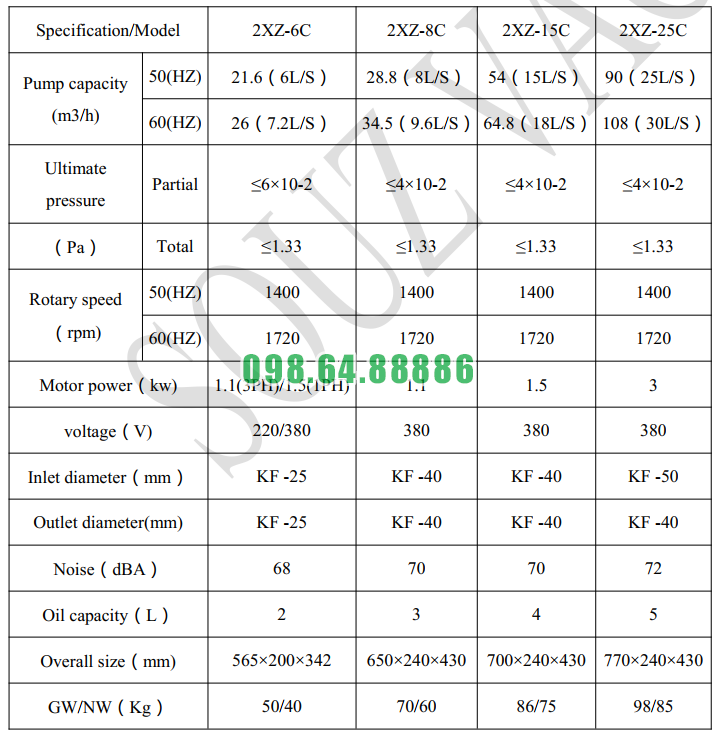

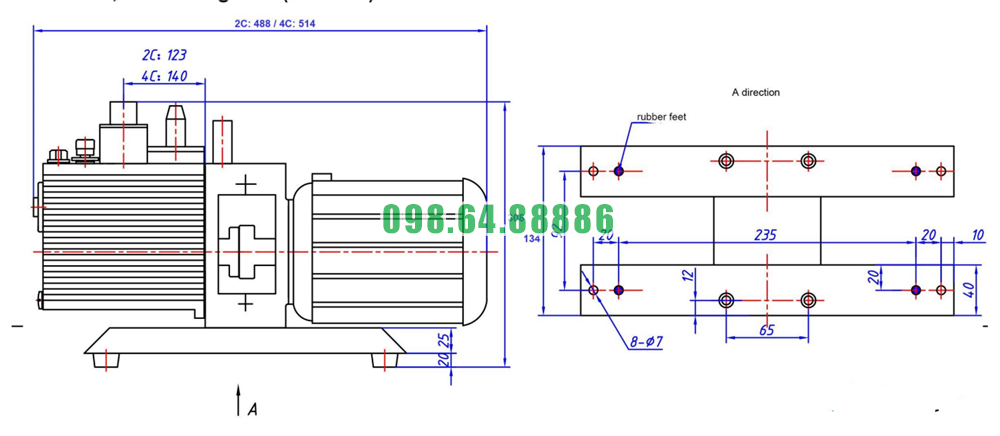

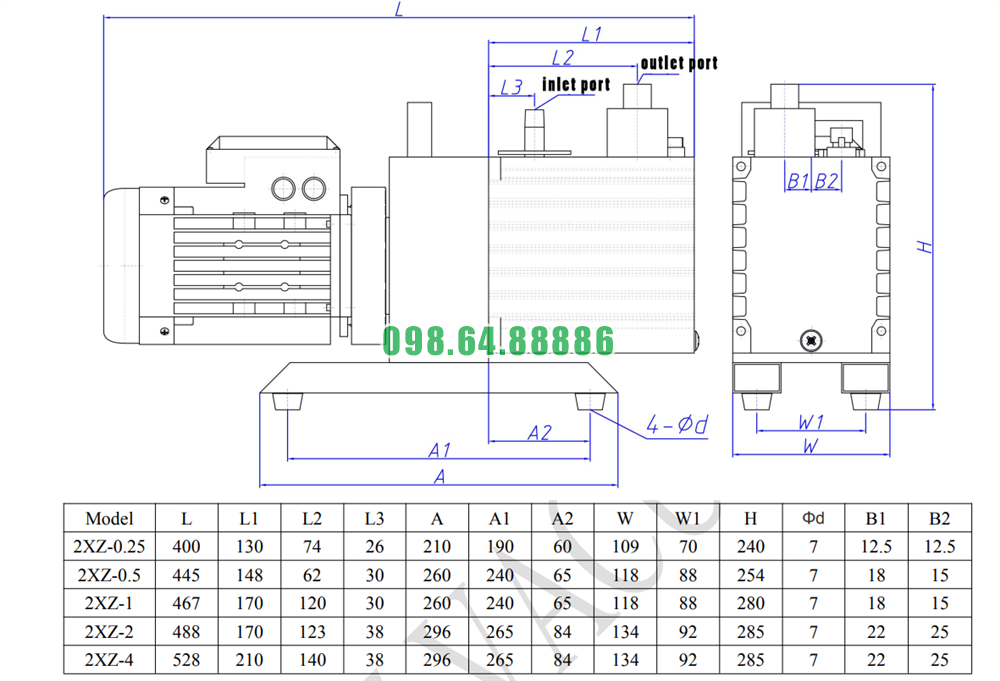

1. Thiết kế mặt bích hút – xả theo chuẩn công nghiệp
Model 2XZ-6C được trang bị hai mặt bích chính:
Mặt bích cổng hút (Inlet Flange)
Mặt bích cổng xả (Exhaust Flange)
Cả hai được gia công từ hợp kim thép hoặc gang có độ cứng cao, đảm bảo:
Bề mặt tiếp xúc phẳng tuyệt đối để đạt độ kín khí.
Chịu rung tốt khi bơm vận hành tốc độ cao.
Chịu lực xiết của bu lông mà không biến dạng.
Việc gia công chính xác mặt bích là yếu tố quan trọng để hạn chế rò rỉ — kẻ thù số 1 của hiệu suất chân không.
2. Mặt bích được thiết kế theo dạng cấu trúc dày – chịu lực tốt
SouzVac 2XZ-6C sử dụng mặt bích dày hơn so với mặt bích của các bơm nhỏ thông thường, giúp:
Tăng độ cứng vững, chống cong vênh khi siết chặt.
Chịu lực va đập nhẹ trong quá trình lắp đặt.
Không bị giãn nở nhiệt quá mức khi bơm nóng lên sau thời gian hoạt động dài.
Đặc điểm này giúp duy trì độ kín ổn định trong cả những điều kiện làm việc khắc nghiệt.
3. Sử dụng bu-lông siết theo tiêu chuẩn để đảm bảo áp lực đều
Bề mặt bích được phân bổ các lỗ bu-lông đồng đều:
Lực siết được phân bố vòng tròn → gioăng không bị ép lệch.
Ngăn biến dạng bích gây hở khí.
Giúp gioăng làm kín đạt hiệu suất tối đa.
Thiết kế bu-lông tiêu chuẩn giúp tăng độ tin cậy trong suốt quá trình vận hành lâu dài.
4. Gioăng làm kín vật liệu cao su tổng hợp chịu chân không
Bơm SouzVac 2XZ-6C sử dụng gioăng làm kín bằng:
Cao su NBR (Nitrile Rubber)
Hoặc cao su Viton (FKM) cho môi trường dung môi mạnh
Đặc tính của các gioăng này:
Chịu chân không tốt, không bị xẹp khi áp suất giảm sâu.
Chịu nhiệt độ cao do bơm vận hành liên tục (70–90°C).
Chịu dầu chân không mà không bị trương nở.
Bám sát mặt bích, tạo lớp đệm kín đồng nhất.
Việc chọn đúng gioăng là yếu tố then chốt để giữ chân không ổn định.
5. Kiểu gioăng phẳng – dễ thay thế, tăng độ kín
Model 2XZ-6C sử dụng gioăng dạng phẳng (Flat Gasket) có ưu điểm:
Dễ tháo lắp khi bảo trì.
Không yêu cầu dụng cụ đặc biệt để thay.
Bề mặt tiếp xúc lớn → độ kín tốt hơn gioăng dạng O-ring trong một số ứng dụng.
Thiết kế này phù hợp cho các hệ thống cô quay, máy lạnh và phòng thí nghiệm, nơi yêu cầu thay gioăng định kỳ để duy trì độ sạch của hệ bơm.
6. Độ nhám bề mặt mặt bích được kiểm soát nghiêm ngặt
Bề mặt mặt bích được tiện với độ nhám tiêu chuẩn:
Không quá thô, tránh cắt vào gioăng.
Không quá bóng, đảm bảo gioăng có độ bám.
Độ nhám hợp lý giúp:
Tăng hiệu quả làm kín.
Giảm lực siết cần thiết → bảo vệ gioăng khỏi bị nứt hoặc xẹp.
7. Gioăng làm kín nội bộ trong thân bơm
Ngoài hai gioăng mặt bích, bơm còn có nhiều gioăng bên trong:
Gioăng nắp buồng bơm
Gioăng giữa hai cấp nén
Gioăng phớt trục
Gioăng nắp xả dầu và cửa nạp dầu
Các gioăng này được chế tạo bằng vật liệu chịu dầu và chịu chân không, đảm bảo:
Không rò rỉ khí giữa hai cấp hút.
Không rò rỉ dầu ra ngoài thân bơm.
Không hút không khí qua phớt trục vào buồng hút.
Đây là điểm rất quan trọng để duy trì chân không sâu khi dùng trong máy chưng cất quay.
8. Thiết kế mặt bích và gioăng tối ưu cho lắp đặt linh hoạt
Do mặt bích nhỏ gọn và có cấu trúc tiêu chuẩn:
Dễ kết nối với ống chân không nhiều loại (ống cao su, ống silicone, PVC).
Không yêu cầu mặt bích đặc biệt → giảm chi phí lắp đặt.
Thao tác nhanh khi tháo/mở bơm ra bảo trì.
Tính linh hoạt này là một lợi thế lớn của SouzVac 2XZ-6C.
Thiết kế mặt bích và gioăng làm kín của Bơm SouzVac 2XZ-6C công suất 1.1 kW được tối ưu nhằm tạo độ kín tuyệt đối, tăng hiệu suất chân không và giảm rò rỉ khi vận hành. Mặt bích được gia công dày, phẳng, chuẩn công nghiệp, kết hợp với gioăng NBR hoặc Viton chịu dầu – chịu nhiệt giúp bơm vận hành ổn định lâu dài. Nhờ cấu trúc đơn giản, dễ bảo trì, hệ mặt bích và gioăng của 2XZ-6C đảm bảo sự bền bỉ và hiệu quả trong các ứng dụng phòng thí nghiệm và công nghiệp nhẹ.

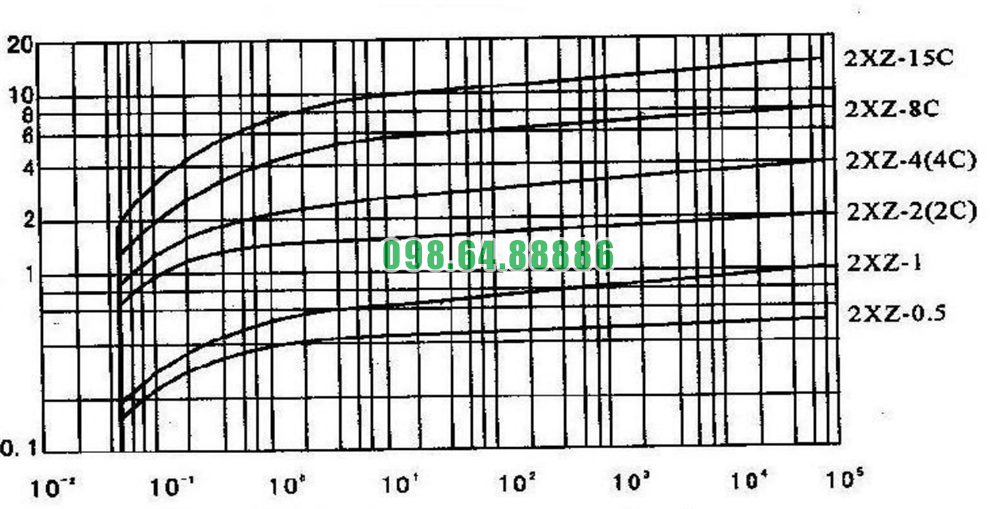

Hiểu rõ chu trình hoạt động của Bơm SouzVac 2XZ-6C công suất 1.1 kW
Bơm chân không SouzVac 2XZ-6C công suất 1.1 kW là loại bơm cánh gạt hai cấp, hoạt động dựa trên nguyên lý thay đổi thể tích buồng nén để hút – nén – xả khí liên tục. Việc hiểu rõ chu trình hoạt động giúp vận hành thiết bị hiệu quả, tăng tuổi thọ và đạt độ chân không tối ưu.
Dưới đây là mô tả chi tiết từng giai đoạn trong một chu trình vận hành của bơm.
1. Giai đoạn khởi động – động cơ truyền lực quay cho trục bơm
Ngay khi bơm được bật:
Mô tơ 1.1 kW truyền chuyển động quay đến trục bơm.
Trục quay kéo theo rôto quay trong buồng bơm.
Cánh gạt bắt đầu trượt ra vào nhờ lực ly tâm.
Đây là giai đoạn thiết lập chuyển động cơ học ban đầu để chuẩn bị cho các bước hút và nén khí.
2. Giai đoạn hình thành khoang hút nhờ cánh gạt
Cánh gạt gắn trong rôto sẽ:
Trượt ra ngoài và ép sát vào thành buồng
Tạo ra các khoang kín giữa cánh gạt – rôto – thân bơm
Khi khoang này mở rộng:
Thể tích tăng
Áp suất giảm mạnh
Khí từ hệ thống được hút vào bơm thông qua cửa hút
Đây là bước tạo chân không sơ cấp.
3. Giai đoạn nén khí trong buồng cấp 1
Khi rôto tiếp tục quay:
Khoang chứa khí dần thu nhỏ lại
Áp suất khí trong khoang tăng lên
Khí bị nén và đẩy đến cửa chuyển tiếp giữa cấp 1 và cấp 2
Buồng cấp 1 giúp xử lý lượng khí lớn ban đầu, giảm áp suất chuẩn bị cho giai đoạn hút sâu hơn.
4. Giai đoạn tăng cường hút sâu ở cấp 2
Cấp 2 đóng vai trò quan trọng trong việc tạo chân không sâu:
Khí từ cấp 1 được đưa vào buồng cấp 2
Tiếp tục quá trình hút – nén – thu nhỏ thể tích
Đưa áp suất xuống mức thấp hơn rất nhiều so với cấp 1

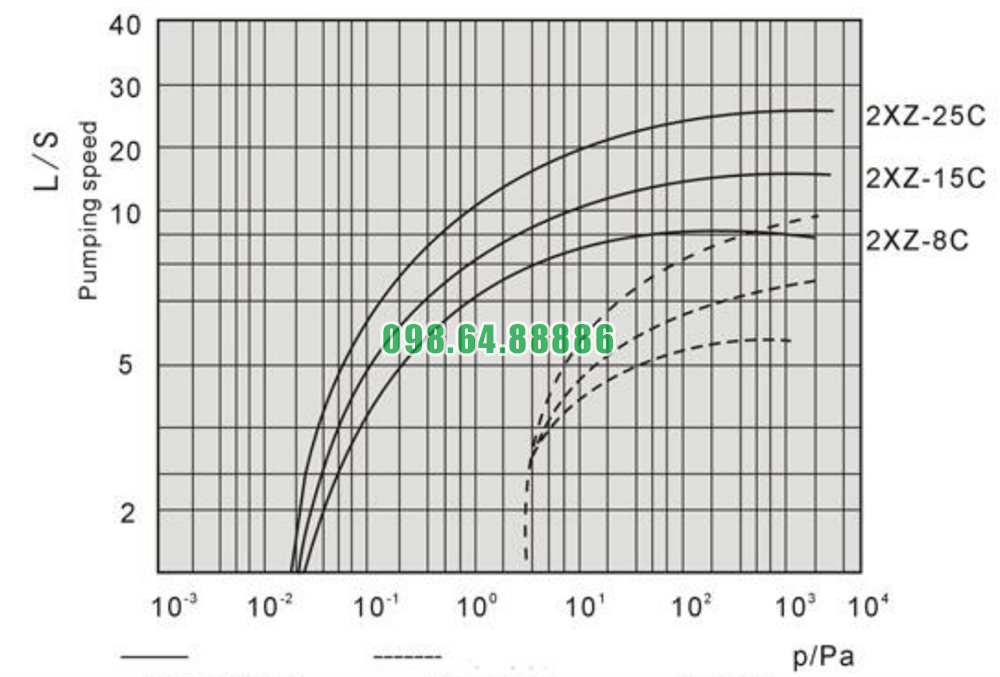

Nhờ cơ chế hai cấp, bơm đạt được áp suất cuối sâu và ổn định, phù hợp cho các thiết bị yêu cầu độ chân không cao như máy chưng cất quay, buồng sấy, máy phủ.
5. Giai đoạn xả khí qua van một chiều
Khi khí bị nén đạt áp suất lớn hơn áp suất môi trường:
Van xả tự động mở
Khí được đẩy hoàn toàn ra ngoài
Van xả đóng lại ngay sau đó để ngăn khí quay ngược lại buồng bơm
Đây là bước cuối trong chu trình nén – xả.
6. Vai trò của dầu trong suốt chu trình
Trong toàn bộ quá trình:
Dầu tạo lớp màng kín giúp ngăn rò rỉ khí giữa cánh gạt và thành bơm
Dầu bôi trơn giúp cánh gạt trượt nhẹ nhàng
Dầu hấp thụ nhiệt, giữ bơm mát khi vận hành liên tục
Dầu ngăn hơi ẩm và bụi xâm nhập gây mài mòn
Nhờ dầu, chu trình hoạt động diễn ra êm, ổn định và đạt độ chân không sâu hơn.
7. Giai đoạn duy trì chân không khi vận hành ổn định
Khi hệ thống đạt áp suất mong muốn:
Bơm chuyển sang trạng thái duy trì
Lưu lượng khí hút vào giảm mạnh
Bơm hoạt động nhẹ hơn, tiêu thụ ít năng lượng hơn
Van chống trào ngược bảo vệ không cho dầu đi ngược vào hệ thống
Đây là trạng thái quan trọng trong các ứng dụng chạy lâu như cô quay dung môi hoặc sấy chân không.
8. Chu trình dừng hoạt động
Khi tắt bơm:
Rôto dần dừng lại
Van chống trào ngược đóng ngay
Ngăn dầu chảy ngược vào đường hút
Dầu ổn định lại trong buồng bơm
Việc đóng van kịp thời giúp bảo vệ thiết bị đầu hút và giữ hệ thống luôn an toàn.
Chu trình hoạt động của bơm SouzVac 2XZ-6C bao gồm các bước: khởi động động cơ – hút khí – nén khí – chuyển tiếp sang cấp 2 – xả khí – duy trì chân không – dừng an toàn. Nhờ thiết kế cánh gạt hai cấp, dầu làm kín và van chống trào ngược, bơm vận hành ổn định, đạt chân không sâu và hoạt động bền bỉ trong nhiều ứng dụng kỹ thuật.
https://vietnhat.company/may-bom-chan-khong-canh-quay-dan-dong-truc-tiep-dong-2xz6c.html

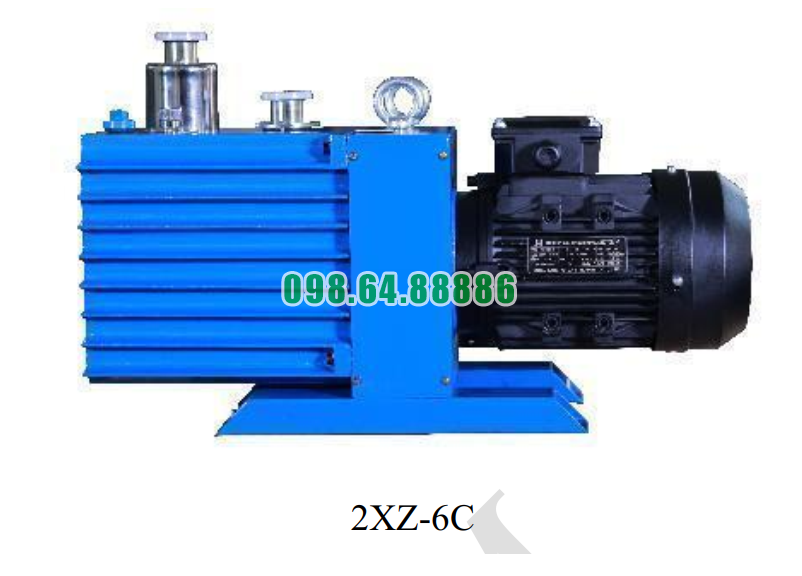

Bơm hút chân không 2XZ-6C công suất 1.1 kW
