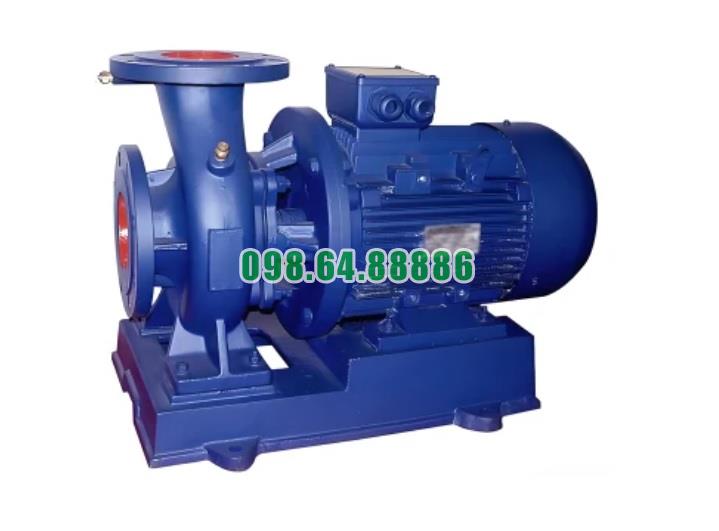

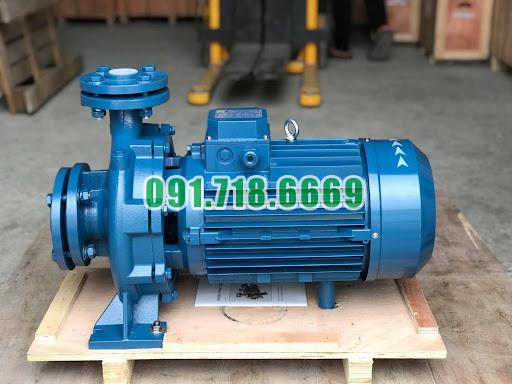

Bơm nước trục ngang SLW100-ISW100-100 bao gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước trục ngang SLW100-ISW100-100 là một thiết bị bơm nước ly tâm được thiết kế với nhiều bộ phận chính nhằm đảm bảo hiệu suất hoạt động ổn định và bền bỉ. Dưới đây là mô tả chi tiết về các bộ phận chính của bơm:
1. Thân máy (Pump Casing)
- Chức năng: Thân máy là bộ phận chính của bơm, có nhiệm vụ chứa các bộ phận bên trong như cánh quạt và trục bơm, đồng thời dẫn hướng dòng chảy của chất lỏng vào và ra khỏi bơm.
- Chất liệu: Thân máy thường được làm từ gang hoặc thép không gỉ, giúp bảo vệ các bộ phận bên trong khỏi ăn mòn và hư hỏng khi tiếp xúc với nước hoặc chất lỏng khác. Thiết kế thân máy được tối ưu hóa để đảm bảo áp suất và dòng chảy ổn định.
2. Cánh quạt (Impeller)
- Chức năng: Cánh quạt là bộ phận quan trọng nhất trong bơm, có nhiệm vụ tạo ra lực ly tâm để đẩy nước ra khỏi bơm. Cánh quạt quay nhanh chóng, giúp nâng cao áp suất và lưu lượng nước.
- Chất liệu: Cánh quạt thường được làm từ hợp kim đồng, nhựa hoặc thép không gỉ để tăng cường độ bền và khả năng chống mài mòn. Cấu trúc cánh quạt được thiết kế để tối ưu hóa dòng chảy, đảm bảo hiệu suất cao trong suốt quá trình hoạt động.
3. Vỏ bơm (Pump Cover)
- Chức năng: Vỏ bơm được lắp đặt trên thân máy và giúp bảo vệ các bộ phận bên trong khỏi bụi bẩn và các tác động bên ngoài. Vỏ bơm cũng giữ cho cánh quạt và các bộ phận khác được cố định và làm việc trong một không gian kín.
- Thiết kế: Vỏ bơm thường được thiết kế để dễ dàng tháo lắp, giúp việc bảo trì và kiểm tra các bộ phận bên trong trở nên đơn giản hơn.
4. Phốt cơ khí (Mechanical Seal)
- Chức năng: Phốt cơ khí giúp ngăn chặn sự rò rỉ của nước hoặc chất lỏng ra bên ngoài qua khe hở giữa trục bơm và thân máy. Điều này rất quan trọng để bảo vệ các bộ phận bên trong khỏi bị hư hỏng và giảm thiểu hao tổn năng lượng.
- Chất liệu: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn cao như gốm hoặc silicon carbide, đảm bảo tuổi thọ dài và hiệu quả trong việc ngăn ngừa rò rỉ.
5. Trục bơm (Pump Shaft)
- Chức năng: Trục bơm kết nối cánh quạt với động cơ, có nhiệm vụ truyền động lực từ động cơ đến cánh quạt để tạo ra lực ly tâm.
- Chất liệu: Trục bơm thường được làm từ thép hợp kim hoặc thép không gỉ, giúp đảm bảo độ bền và khả năng chịu lực tốt.
6. Vòng bi (Bearings)
- Chức năng: Vòng bi giúp giảm ma sát giữa trục bơm và các bộ phận khác, cho phép trục quay một cách trơn tru. Chúng cũng giữ cho trục bơm ổn định trong quá trình hoạt động.
- Chất liệu: Vòng bi thường được làm từ thép không gỉ hoặc các vật liệu chịu lực khác để đảm bảo độ bền.
7. Đế bơm (Pump Base)
- Chức năng: Đế bơm giữ cho bơm và động cơ cố định, giúp giảm thiểu rung động trong quá trình hoạt động. Nó cũng tạo điểm tựa cho toàn bộ cấu trúc của bơm.
- Chất liệu: Đế bơm thường được làm từ gang hoặc thép, đảm bảo độ cứng và khả năng chịu lực tốt.
8. Hệ thống làm mát (Cooling System)
- Chức năng: Hệ thống làm mát giúp duy trì nhiệt độ hoạt động ổn định của động cơ và các bộ phận bên trong bơm, tránh hiện tượng quá nhiệt. Điều này rất quan trọng khi bơm hoạt động liên tục trong thời gian dài.
- Thiết kế: Hệ thống làm mát có thể bao gồm quạt gió hoặc các kênh dẫn khí tự nhiên, giúp giảm nhiệt độ cho động cơ.
Bơm nước ly tâm trục ngang SLW100-ISW100-100 bao gồm nhiều bộ phận chính như thân máy, cánh quạt, vỏ, phốt cơ khí, trục bơm, vòng bi, đế bơm, và hệ thống làm mát. Cấu trúc này được thiết kế để đảm bảo bơm hoạt động hiệu quả, ổn định và bền bỉ trong nhiều ứng dụng khác nhau như cấp nước, tưới tiêu và xử lý nước thải. Sự kết hợp giữa các bộ phận chất lượng cao và thiết kế tối ưu giúp bơm SLW100-ISW100-100 hoạt động với hiệu suất tốt và tuổi thọ dài
Lĩnh vực ứng dụng của bơm nước trục ngang SLW100-ISW100-100
Bơm nước trục ngang SLW100-ISW100-100 là một thiết bị bơm ly tâm mạnh mẽ, có công suất lớn và lưu lượng cao, thường được sử dụng trong nhiều lĩnh vực khác nhau. Dưới đây là các lĩnh vực ứng dụng chính của bơm này:
1. Cấp nước sinh hoạt
- Cung cấp nước cho khu dân cư: Bơm SLW100-ISW100-100 được sử dụng để cấp nước cho các khu dân cư, đảm bảo nguồn nước sạch và ổn định cho sinh hoạt hàng ngày.
- Cấp nước cho tòa nhà cao tầng: Với khả năng đẩy cao và lưu lượng lớn, bơm này có thể cung cấp nước cho các tòa nhà cao tầng, đảm bảo áp suất đủ mạnh để cấp nước đến các tầng trên cao.
2. Tưới tiêu nông nghiệp
- Hệ thống tưới tự động: Bơm được sử dụng trong các hệ thống tưới tiêu tự động, giúp cung cấp nước cho các cánh đồng, vườn cây, và cây trồng với lưu lượng đều đặn.
- Tưới phun mưa và nhỏ giọt: Bơm SLW100-ISW100-100 cũng phù hợp cho các hệ thống tưới phun mưa hoặc nhỏ giọt, giúp tiết kiệm nước và đảm bảo nước được phân phối đều.
3. Hệ thống xử lý nước thải
- Hút và vận chuyển nước thải: Bơm này có thể được sử dụng để hút nước thải từ các khu vực sản xuất hoặc nhà vệ sinh và vận chuyển đến các nhà máy xử lý nước thải, đảm bảo xử lý hiệu quả trước khi thải ra môi trường.
- Cung cấp nước cho hệ thống xử lý: Trong các nhà máy xử lý nước thải, bơm được sử dụng để cung cấp nước cho các quá trình lọc và xử lý.
4. Hệ thống làm mát trong công nghiệp
- Tuần hoàn nước làm mát: Bơm SLW100-ISW100-100 thường được sử dụng để tuần hoàn nước làm mát cho các thiết bị máy móc trong các nhà máy sản xuất, giúp giảm nhiệt độ và bảo vệ thiết bị.
- Hệ thống trao đổi nhiệt: Bơm có thể được sử dụng trong các hệ thống trao đổi nhiệt, nơi nước được dùng để làm mát hoặc gia nhiệt cho các sản phẩm trong quy trình sản xuất.
5. Hệ thống phòng cháy chữa cháy
- Cung cấp nước cho hệ thống chữa cháy: Bơm SLW100-ISW100-100 có thể cung cấp lưu lượng nước lớn cho các hệ thống phòng cháy chữa cháy, như vòi chữa cháy và hệ thống phun nước tự động, đảm bảo tính sẵn sàng trong trường hợp khẩn cấp.
- Duy trì áp suất trong hệ thống: Bơm giúp duy trì áp suất cần thiết trong các hệ thống chữa cháy để đảm bảo hiệu quả khi cần thiết.
6. Hệ thống sưởi ấm trung tâm
- Tuần hoàn nước nóng: Bơm được sử dụng trong các hệ thống sưởi ấm trung tâm để tuần hoàn nước nóng từ nồi hơi hoặc bể chứa đến các phòng hoặc khu vực cần sưởi ấm.
- Tối ưu hóa hiệu suất hệ thống: Với lưu lượng lớn, bơm giúp tăng cường hiệu suất của hệ thống sưởi ấm, tiết kiệm năng lượng và chi phí vận hành.
7. Cấp nước cho ngành công nghiệp thực phẩm và đồ uống
- Cung cấp nước sạch cho sản xuất: Bơm SLW100-ISW100-100 có thể được sử dụng để cấp nước sạch cho các quy trình sản xuất trong ngành thực phẩm và đồ uống, đảm bảo nước đạt tiêu chuẩn vệ sinh an toàn thực phẩm.
- Hệ thống rửa và vệ sinh: Bơm cũng có thể được sử dụng trong các hệ thống rửa thiết bị, dụng cụ và khu vực chế biến thực phẩm, giúp duy trì vệ sinh và an toàn thực phẩm.
8. Ứng dụng trong các nhà máy sản xuất và chế biến
- Cung cấp nước cho quy trình sản xuất: Bơm được sử dụng để cung cấp nước cho các quy trình sản xuất trong các nhà máy chế biến, từ cấp nước cho các thiết bị đến hỗ trợ các quy trình sản xuất khác.
- Hệ thống vận chuyển nước: Bơm SLW100-ISW100-100 có thể được sử dụng trong các hệ thống vận chuyển nước trong các nhà máy, đảm bảo nước được cung cấp nhanh chóng và hiệu quả.
Bơm nước ly tâm trục ngang SLW100-ISW100-100 là một thiết bị đa năng với khả năng ứng dụng rộng rãi trong nhiều lĩnh vực như cấp nước sinh hoạt, tưới tiêu nông nghiệp, xử lý nước thải, làm mát công nghiệp, phòng cháy chữa cháy, sưởi ấm, và cấp nước cho ngành thực phẩm. Với hiệu suất cao và khả năng hoạt động ổn định, bơm này đáp ứng tốt nhu cầu sử dụng nước trong các ứng dụng khác nhau, góp phần tăng cường hiệu quả và tiết kiệm chi phí trong vận hành
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-100
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

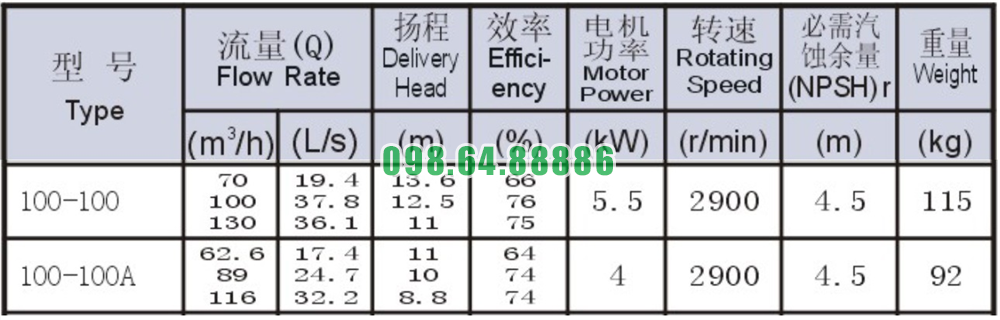

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-100

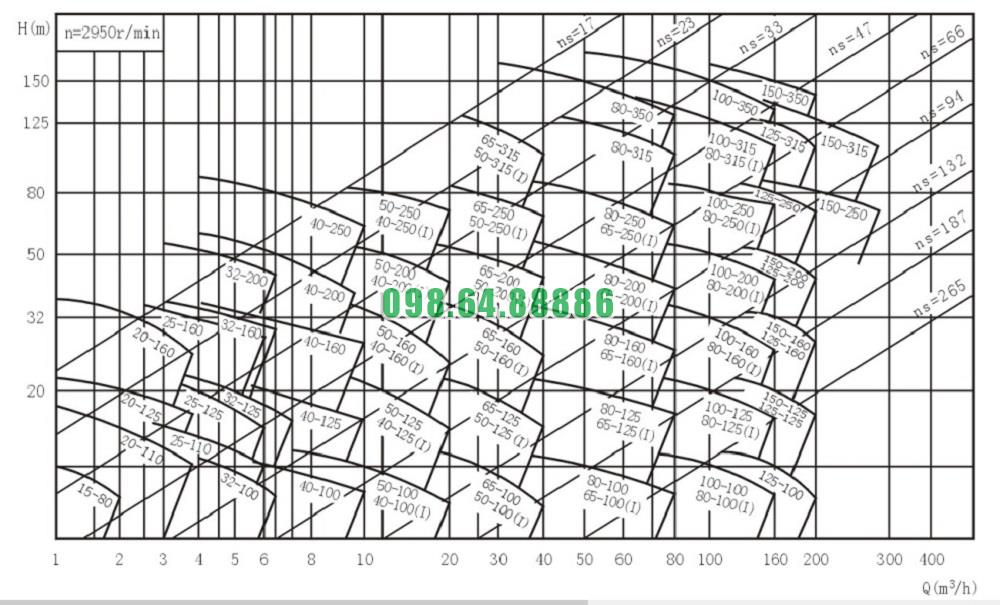

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-100

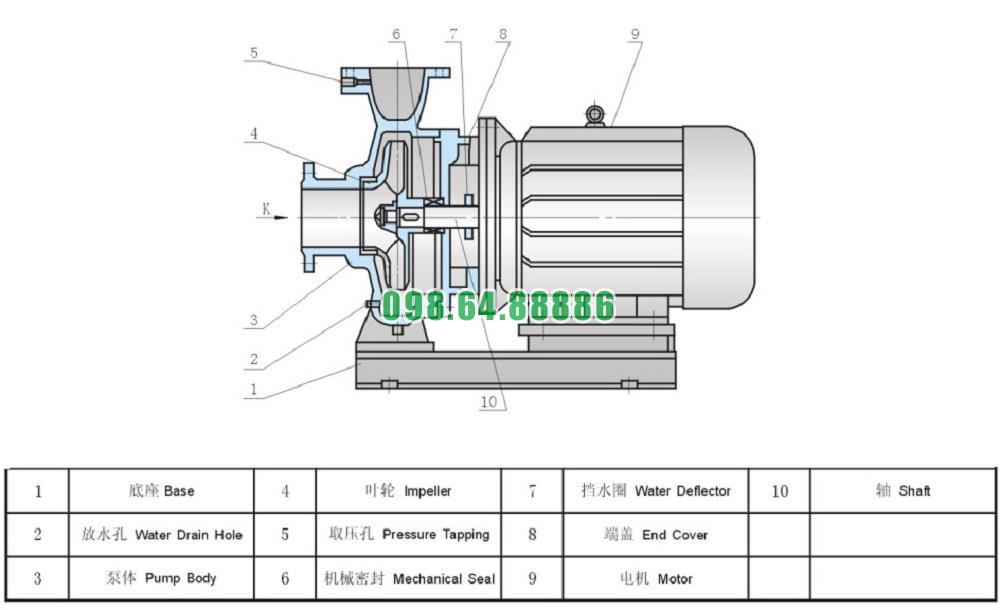

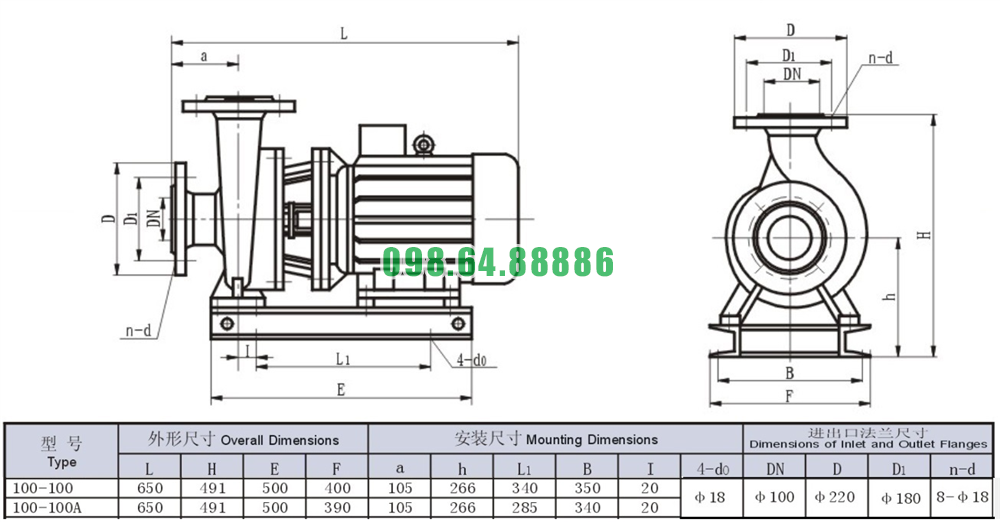

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-100
